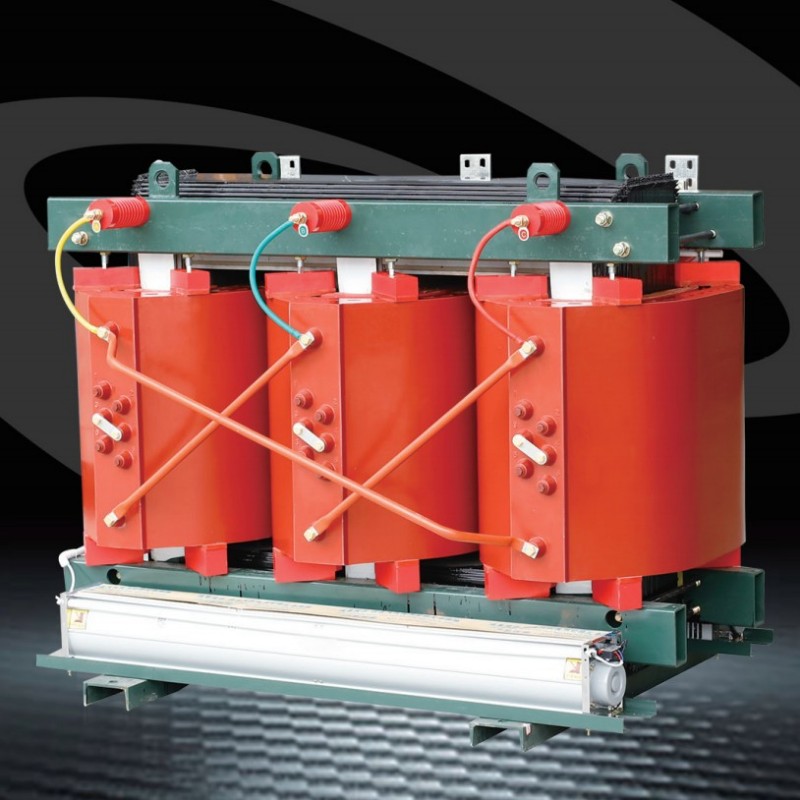

Isang komprehensibong gabay sa SC (B) 13--20-10KV cast resin dry-type transformers

Hindi tulad ng tradisyonalMga Transformer na Immersed Oil.

Ang isang mas malapit na pagtingin sa modelo: SC (B) 13--20-10KV

Bago tuklasin ang mga tampok nito, hayaan ang decode ng pangalan ng modelo:

S: Kinakatawan ang isang three-phase transpormer (ang "S" ay nakatayo para sa "three-phase" sa Intsik).

C: Nagpapahiwatig ng pagkakabukod ng resin ng cast, ang pangunahing teknolohiya na nagsisiguro sa kaligtasan at tibay ng sunog.

.

13: Ang numero ng serial number, na sumasalamin sa mga advanced na iterasyon ng engineering para sa pinabuting kahusayan.

: Ang saklaw na saklaw ng kapasidad mula sa 50 kVA hanggang 3150 kva.

20-10KV: Ang antas ng boltahe ng mataas na boltahe.

Ano ang mga kondisyon ng operating para sa SC (B) 13--20-10KV Cast Resin Dry-type Transformers?

● Pag -install ng taas: hindi hihigit sa 1000m sa itaas ng antas ng dagat;

● Power supply ng boltahe ng power: katulad ng isang sine wave;

● Symmetry ng multi-phase power supply boltahe: Ang mga boltahe ng supply ng kuryente na konektado sa isang multi-phase transpormer ay dapat na humigit-kumulang na simetriko;

● nakapaligid na temperatura: maximum na temperatura ng hangin +40 ° C; Pinakamataas na pang -araw -araw na average na temperatura +30 ° C; Pinakamataas na taunang average na temperatura +20 ° C; Minimum na temperatura ng hangin -25 ° C (naaangkop sa mga panloob na mga transformer).

Ano ang espesyal sa cast resin dry-type transformers na espesyal?

● Core

1. Ang core ay itinayo ng mga sheet na sheet na may cold-roll na may mataas na magnetic permeability, mahusay na orientation ng butil, at 45 ° na ganap na nakakiling mga stepped joints. Ang core ay gumagamit ng isang espesyal na square tube pull plate na istraktura, na may mga pangunahing binti na nakatali sa insulating tape. Ang pangunahing ibabaw ay pinahiran ng isang espesyal na dagta upang maiwasan ang kahalumigmigan at kalawang, na epektibong binabawasan ang mga pagkalugi ng walang pag-load, walang pag-load ng kasalukuyang, at pangunahing ingay.

2.Safe, Flame-retardant, at walang polusyon, maaari itong mai-install nang direkta sa load center.

3.Maintenance-free, madaling i-install, at mababang pangkalahatang mga gastos sa operating.

4. Ang paglaban sa kahalumigmigan ng kahalumigmigan ay nagbibigay-daan para sa normal na operasyon sa 100% na kahalumigmigan at maaaring ibalik sa pagpapatakbo pagkatapos ng isang pag-agos nang walang pre-drying.

5.Low pagkalugi, mababang bahagyang paglabas, mababang ingay, at malakas na pagwawaldas ng init ay lahat ay ginagarantiyahan. Nilagyan ng isang komprehensibong sistema ng kontrol sa proteksyon ng temperatura, nagbibigay ito ng maaasahang katiyakan para sa ligtas na operasyon ng transpormer. Mataas na pagiging maaasahan. Batay sa mga pag -aaral sa pagpapatakbo ng mga produkto na nasa operasyon na, ang mga tagapagpahiwatig ng pagiging maaasahan ng produkto ay umabot sa mga pamantayang propesyonal sa internasyonal.

● Foil coil

Ang mababang-boltahe na paikot-ikot ay gumagamit ng isang solong piraso ng tanso na foil, kasama ang pagkakabukod ng Class F turn, sugat sa isang nakalaang mababang-boltahe na foil winding machine. Ang mga coil ng foil ay epektibong tinutugunan ang mga kilalang isyu ng mataas na short-circuit stress, ampere-turn kawalan ng timbang, hindi magandang pag-iwas ng init, paikot-ikot na mga error sa anggulo ng helix, at hindi matatag na manu-manong kalidad ng hinang na nauugnay sa mababang boltahe, mga produktong may mataas na wire-waund. Gumagamit din ang aming kumpanya ng resin potting at paggamot upang lumikha ng isang kahalumigmigan- at stain-resistant na tapusin.

● aparato ng control ng temperatura

Ang transpormer ay gumagamit ng isang BWDK series signal thermometer. Ang sensor ng temperatura ay naka-embed sa itaas na kalahati ng mababang boltahe na coil, awtomatikong nakakakita at nagpapakita ng antas ng operating kahalumigmigan ng bawat isa sa tatlong mga phase. Nagtatampok din ito ng over-temperatura na alarma at tripping function.

● Pagbabago ng boltahe

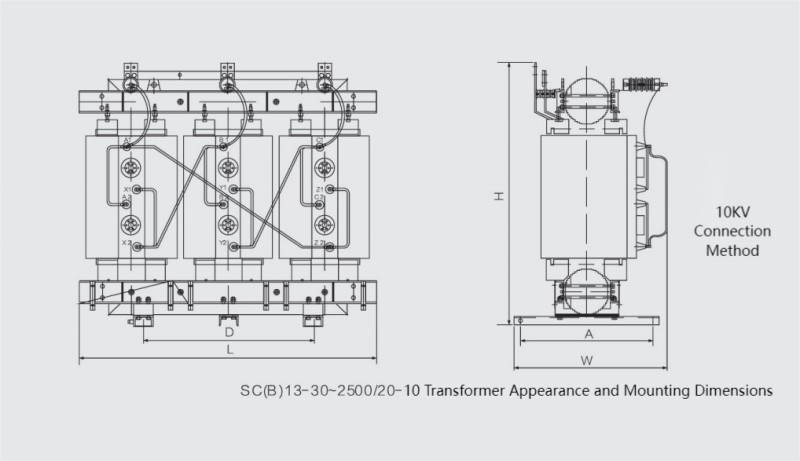

Pinapayagan ng konektor ang pag -convert ng boltahe sa pagitan ng 10KV at 20KV sa iba't ibang mga posisyon, natutugunan ang mga kinakailangan ng 10KV at 20KV system, ayon sa pagkakabanggit.

Sino ang nangangailangan ng transpormer na ito?

Ang kaligtasan ay hindi maaaring makipag-usap sa mga sistema ng kuryente, lalo na sa mga lugar na may mataas na peligro o populasyon. Ang SC (B) 13--20-10KV transpormer ay binuo upang maging higit sa bagay na ito, na may mga tampok na tumutugon sa mga peligro ng sunog, kahalumigmigan, at katatagan ng pagpapatakbo. Lumalaban sa sunog, walang polusyon na operasyon ng epoxy resin, ang materyal na pagkakabukod ng transpormer, ay likas na apoy-retardant. Hindi ito naglalabas ng mga nakakalason na gas kapag nakalantad sa mataas na temperatura at maaaring makatiis ng panandaliang sobrang pag-init nang hindi nakakakuha ng apoy. Ginagawa nitong perpekto ang transpormer para sa mga lokasyon na sensitibo sa sunog tulad ng:

● Mga puwang sa ilalim ng lupa: mga subway, mina, at mga lagusan.

● Mga pampublikong gusali: mga paaralan, ospital, at mga sentro ng komersyal.

● Mga kritikal na pasilidad: mga halaman ng kuryente, mga patlang ng langis, at mga mataas na gusali.

Hindi katuladMga Transformer na Immersed Oil, walang panganib ng kontaminasyon sa lupa o tubig mula sa mga tagas - align sa mga modernong pamantayan sa kapaligiran.

Mga pagtutukoy sa teknikal: Ang mga numero sa likod ng pagganap

Upang maunawaan ang kakayahang magamit ng transpormer, tingnan natin ang mga pangunahing mga teknikal na mga parameter nito:
