Bilang isang taong gumugol ng higit sa dalawang dekada sa sektor ng pamamahagi ng kuryente, nakita ko ang mga teknolohiya na dumating at umalis. Ngunit ang isang tanong na tatanungin ko palagi, lalo na sa mga naghahanap upang gawing makabago ang kanilang imprastraktura, ayAno ang eksaktong bumubuo sa aBOx-type transpormer substationHindi lamang ito pag -usisa sa akademiko; Ito ay isang praktikal na katanungan mula sa mga tagapamahala at inhinyero na nangangailangan ng maaasahan, compact na mga solusyon sa kuryente. Ngayon, nais kong hilahin ang kurtina. Kalimutan ang tuyo, teknikal na mga manual. Pag-usapan natin ang tungkol sa tunay na mundo na anatomya ng kamangha-manghang engineering na ito at kung bakit kritikal ang pag-unawa sa mga sangkap nito para sa kahusayan at kaligtasan ng iyong operasyon.
Ano ang pangunahing pag-andar ng isang substation ng Transformer ng Transformer
Bago tayo sumisid sa mga sangkap, mahalaga na maunawaan kung ano ang idinisenyo ng sistemang ito upang makamit. Sa aking dalawampung taon kasamaLugao Power, Nalaman ko na ang halaga ng isang produkto ay tinukoy ng problemang malulutas nito. Kaya, ano ang pangunahing pag -andar

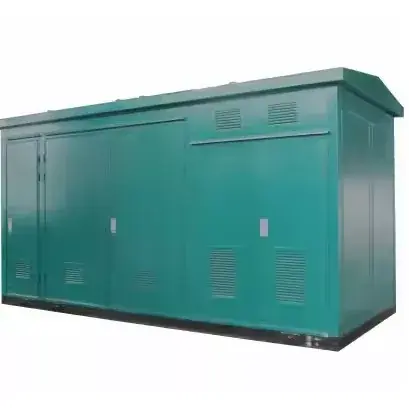

A Box-type na pagpapalit ng transpormeray isang ganap na nakapaloob, compact na panlabas na yunit ng pamamahagi ng kuryente. Ang pangunahing trabaho nito ay ang pagbaba ng kuryente na may mataas na boltahe mula sa pangunahing grid hanggang sa isang mas mababang boltahe na maaaring ligtas na maipamahagi para sa komersyal, pang-industriya, o tirahan. Isipin ito bilang isang self-contened power hub na tumatagal sa raw, high-boltahe na enerhiya at mga output na pinino, magagamit na kapangyarihan. Ang "kahon" ay hindi lamang isang metal shell; Ito ay isang meticulously engineered environment na nagpoprotekta sa sensitibong kagamitan mula sa panahon, kaagnasan, pag -tampe, at iba pang mga panganib sa pagpapatakbo. Ang pinagsamang diskarte na ito ay kung bakit napakarami ng aming mga kliyente saLugao PowerPiliin ito sa tradisyonal, napakalaking substation na bumubuo.
Ano ang mga pangunahing sangkap sa loob ng enclosure
Dito tayo nakarating sa puso ng bagay na ito. Kapag binuksan mo ang pintuan sa isa sa aming modernoLugao PowerMga pagpapalit, makakahanap ka ng isang maayos na nakaayos, integrated system. Hindi ito isang pagbagsak ng mga bahagi; Ito ay isang symphony ng mga sangkap na nagtatrabaho sa pagkakaisa. Batay sa mga pinaka-karaniwang mga pagsasaayos na inilalagay namin, narito ang mga hindi napag-usapan na mga elemento ng pangunahing.
High-boltahe switchgear unitIto ang punto ng pagpasok para sa papasok na kapangyarihan ng high-boltahe. Ito ay may pananagutan para sa control at proteksyon ng circuit, na nagtatampok ng mga sangkap tulad ng mga circuit breaker, load-break switch, at mga piyus. Ang pangunahing trabaho nito ay ang paghiwalayin at protektahan ang natitirang bahagi ng system mula sa mga pagkakamali sa papasok na linya.
Transformer ng PamamahagiAng totoong puso ng operasyon. Ang sangkap na ito ay gumaganap ng aktwal na step-down na boltahe. Kung ito ay langis-immersed o dry-type, ang kahusayan at pagiging maaasahan nito ay direktang nakakaapekto sa pagganap ng buong system. Kami saLugao PowerGumamit lamang ng mga pinakamataas na grade cores at paikot-ikot upang matiyak ang kaunting pagkawala ng enerhiya.
Mababang-boltahe na yunit ng switchgearKapag nagawa ng transpormer ang trabaho nito, kinukuha ng yunit na ito ang bagong stepped-down na kapangyarihan at ipinamamahagi ito sa iba't ibang mga papalabas na circuit ng feeder. Kasama dito ang Air Circuit Breakers (ACBs), Molded Case Circuit Breakers (MCCBS), at mga aparato sa pagsubaybay upang maprotektahan ang downstream network.
Power Cable at Busbar SystemIto ang mga arterya at ugat na kumokonekta sa lahat. Ang mataas na kalidad, tama na laki ng mga cable at tanso o aluminyo busbars ay kritikal para sa mahusay na daloy ng kuryente at pamamahala ng init. Ang mga mas mababang sangkap dito ay isang pangkaraniwang punto ng pagkabigo na nakikita natin sa mga matatandang sistema.
Sistema ng kontrol at proteksyonAng utak ng buongBox-type na pagpapalit ng transpormer. Kasama dito ang mga aparato ng proteksyon ng relay, metro, at madalas na isang SCADA (Supervisory Control at Data Acquisition) interface para sa remote na pagsubaybay at kontrol. Tinitiyak nito ang lahat ay tumatakbo nang maayos at ligtas, nag -trigger ng mga alarma o pag -shutdown kung ang mga parameter ay lumampas.
Enclosure at Auxiliary SystemsIto ay higit pa sa isang kahon. Ito ay isang matatag, hindi tinatablan ng panahon, at madalas na lumalaban sa sunog na gawa sa mga materyales na lumalaban sa kaagnasan o pinagsama-samang mga materyales. Naglalagay ito ng mga kritikal na sistemang pantulong tulad ng bentilasyon, pag -iilaw, at mga interlocks sa kaligtasan.
Upang mabigyan ka ng isang mas malinaw na larawan, narito ang isang talahanayan na nagbabalangkas sa pangunahing pag -andar at isang pangunahing detalye para sa bawat pangunahing sangkap, batay sa tipikalLugao PowerMga handog.
| Sangkap | Pangunahing pag -andar | Halimbawa ng pangunahing parameter |
|---|---|---|
| High-boltahe switchgear | Upang makontrol at maprotektahan ang papasok na high-boltahe circuit. | Na -rate na boltahe: 12KV / 24KV |
| Transformer ng Pamamahagi | Upang bumaba ang mataas na boltahe sa isang magagamit na mababang boltahe. | Saklaw ng Kapasidad: 500 kV hanggang 2500 kV |
| Mababang boltahe switchgear | Upang ipamahagi at maprotektahan ang papalabas na mga circuit na mababa ang boltahe. | Na -rate na kasalukuyang: Hanggang sa 4000A |
| Sistema ng Kontrol at Proteksyon | Upang masubaybayan ang mga parameter ng pagpapatakbo at i -automate ang mga tugon sa kaligtasan. | Klase ng Proteksyon: IP54 para sa alikabok at paglaban sa tubig |
Paano nakakaapekto ang mga pagtutukoy sa pagganap ng iyong proyekto
Hindi ko ito mabibigyang diin: Ang diyablo ay nasa mga detalye. Kumunsulta ako sa mga proyekto kung saan nakatuon lamang ang pagtuon sa tag ng presyo na humantong sa magastos na mga mismatches sa pagitan ng mga specs ng kagamitan at ang aktwal na pangangailangan ng proyekto. Hatiin natin kung paano dapat maimpluwensyahan ng mga parameter na ito ang iyong desisyon.
Anong kapasidad ng transpormer at ratio ng boltahe ang talagang kailangan mo
Ito ang pinaka -pangunahing katanungan. Ang kapasidad ng transpormer (sa KVA) ay tumutukoy kung magkano ang pag -load ng elektrikalBox-type na pagpapalit ng transpormermaaaring hawakan. Ang isang undersized unit ay overheat at mabibigo nang una, habang ang isang labis na labis ay isang pag -aaksaya ng kapital at nagpapatakbo nang hindi epektibo sa mababang mga naglo -load. Ang ratio ng boltahe (hal., 11kV/0.4kV) ay dapat tumugma sa papasok na supply ng iyong lokal na grid at ang kinakailangang boltahe ng pamamahagi ng iyong pasilidad. Ang isang detalyadong pagsusuri ng pag -load ay hindi isang mungkahi; Ito ay isang pangangailangan.
Bakit dapat mong alagaan ang rating ng proteksyon ng IP
Ang rating ng Ingress Protection (IP), tulad ng IP54 o IP55, ay nagsasabi sa iyo kung gaano kahusay ang pag -seal ng enclosure ng alikabok at kahalumigmigan. Nakita ko ang mga substation na naka -install sa mga lugar ng baybayin kung saan ang isang mababang rating ng IP ay humantong sa mabilis na kaagnasan at patuloy na mga de -koryenteng pagkakamali. Kung ang iyong site ay maalikabok, mahalumigmig, o nakalantad sa ulan, ang isang mataas na rating ng IP para sa enclosure at panloob na mga sangkap ay hindi maaaring makipag-usap para sa pangmatagalang pagiging maaasahan.
Ano ang mga kritikal na sukat at timbang para sa iyong site
Ang compact na kalikasan ng aBox-type na pagpapalit ng transpormeray isang pangunahing kalamangan, ngunit dapat mong kumpirmahin ang pisikal na bakas ng paa at timbang. Maaari bang suportahan ng iyong handa na pundasyon ito ay mayroong sapat na pag -access para sa paghahatid at pag -install ito ay mga praktikal na katanungan na tinutulungan namin ang aming mga kliyente saLugao PowerSagot sa panahon ng pre-sales phase upang maiwasan ang magastos na mga sorpresa sa araw ng paghahatid.
Upang matulungan kang ihambing ang scalability ng iba't ibang mga solusyon, narito ang isang talahanayan ng pagtutukoy para sa isang karaniwang serye mula saLugao Power.
| Model Series | Saklaw ng kapasidad ng transpormer | Karaniwang Mga Dimensyon (LXWXH) | Pangunahing aplikasyon |
|---|---|---|---|
| LGP-BT-Compact | 500 kva - 1000 kva | 3600mm x 2200mm x 2400mm | Maliit na komersyal na kumplikado, mga lugar na tirahan |
| LGP-BT-Standard | 1000 kva - 2000 kva | 4500mm x 2600mm x 2600mm | Katamtamang pang -industriya na halaman, malalaking shopping mall |
| LGP-BT-Highcapacity | 2000 KVA - 2500 kva | 5500mm x 2800mm x 2800mm | Malakas na industriya, malalaking proyekto sa imprastraktura |
Ano ang mga pinaka-karaniwang box-type transpormer substation FAQs
Sa aking pang -araw -araw na gawain, naririnig ko ang parehong matalino, paulit -ulit na mga pagsubok sa mga katanungan. Hayaan akong tugunan ang tatlo sa mga madalas na madalas dito, na gumuhit mula sa aking dalawang dekada ng karanasan.
Ano ang tipikal na habang-buhay ng isang substation ng transpormer na uri ng transpormer
Ito ay nakasalalay nang malaki sa kalidad ng mga sangkap, ang operating environment, at ang regimen ng pagpapanatili. Isang mahusay na binuo na yunit mula sa isang kagalang-galang tagagawa tulad ngLugao Power, ang pagpapatakbo sa isang karaniwang kapaligiran at may pangunahing pagpapanatili, maaaring maaasahan na tatagal ng 20 hanggang 25 taon. Ang paggamit ng mga mas mataas na spec na materyales, tulad ng hindi kinakalawang na asero na enclosure para sa mga kinakaing unti-unting kapaligiran, ay maaaring mapalawak pa ito.
Paano naiiba ang pagpapanatili mula sa isang tradisyunal na substation
Ito ay isang pangunahing kalamangan. Ang compact at integrated na disenyo ng aBox-type na pagpapalit ng transpormerTalagang pinasimple ang pagpapanatili. Dahil ang lahat ng mga sangkap ay magkasama at dinisenyo upang gumana bilang isang sistema, ang mga regular na tseke ay mas mabilis. Hindi na kailangang ilipat sa pagitan ng iba't ibang mga istraktura. Gayunpaman, nangangailangan ito ng mga technician na sinanay na partikular sa pinagsamang kagamitan na ito. Nagbibigay kami ng komprehensibong dokumentasyon at pagsasanay sa bawatLugao Poweryunit upang matiyak na handa ang iyong koponan.
Maaari ba itong ipasadya para sa mga tiyak na pangangailangan ng proyekto
Ganap. Habang mayroon kaming mga karaniwang modelo, ang tunay na kapangyarihan ng isang modernoBox-type na pagpapalit ng transpormernamamalagi sa kakayahang umangkop nito. Pinangangasiwaan ko ang mga pagpapasadya para sa lahat mula sa mga sobrang pintuan para sa mga tiyak na mga kinakailangan sa pag-access at mga espesyal na sistema ng paglamig para sa matinding mga klima sa pinagsamang mga sistema ng pagsugpo sa sunog at mga advanced na interface ng remote na pagsubaybay. Ang susi ay ang kasosyo sa isang tagagawa na may kakayahan sa engineering upang maganap ito.
Handa ka na bang tukuyin ang tamang mga sangkap para sa iyong proyekto
Pagpili aBox-type na pagpapalit ng transpormeray higit pa sa pagbili ng isang produkto; Ito ay namumuhunan sa puso ng iyong imprastraktura ng kapangyarihan sa susunod na dalawang dekada. Ang mga pagtutukoy ng mga sangkap nito ay hindi lamang mga numero sa isang pahina - sila ang mga direktang determinasyon ng oras, kaligtasan, at kabuuang halaga ng pagmamay -ari ng iyong proyekto. Sa loob ng higit sa dalawampung taon, ang koponan saLugao Poweray gumagabay sa mga propesyonal na tulad mo sa pamamagitan ng mga kritikal na desisyon na ito, na nagbibigay hindi lamang kagamitan, ngunit isang pakikipagtulungan na binuo sa malalim na kadalubhasaan sa teknikal at isang pangako sa iyong pangmatagalang tagumpay.
Huwag iwanan ang iyong pagiging maaasahan ng kapangyarihan sa pagkakataon.Makipag -ugnay sa aminNgayonPara sa isang libre, walang konsultasyon sa pag-obligasyon. Hayaan ang aming mga eksperto na tulungan kang pag -aralan ang iyong mga kinakailangan sa pag -load, mga kondisyon ng site, at mga layunin sa pagpapatakbo upang tukuyin ang perpektoBox-type na pagpapalit ng transpormerpara sa iyong natatanging pangangailangan. Bisitahin ang aming website o tawagan kami nang direkta upang simulan ang pag -uusap.
