Buod ng Artikulo
Pagbili ng aPangunahing Yunit ng Ringay bihirang isang simpleng pagsasanay sa pagtutukoy. Sa papel, maraming unit ang lumilitaw na magkatulad, ngunit sa mga totoong proyekto ang mga pagkakaiba ay lumalabas sa flexibility ng pag-install, proteksyon sa kaligtasan, mga pangangailangan sa pagpapanatili, pagpapatuloy ng pagpapatakbo, at pangmatagalang kontrol sa gastos. Sa artikulong ito, ipinapaliwanag ko kung ano ang aPangunahing Yunit ng Ringginagawa, kung bakit ito mahalaga sa pamamahagi ng medium-voltage, at kung paano ito masusuri ng mga mamimili mula sa isang praktikal na pananaw ng proyekto sa halip na mula sa wikang catalog lamang. Ibinahagi ko rin ang mga pinakakaraniwang sakit na kinakaharap ng mga utility, contractor, operator ng industriya, at mga team sa pagkuha ng proyekto kapag pumipili ng switchgear. Mula sa mga hadlang sa footprint at pagpapalawak ng network hanggang sa fault isolation at buhay ng serbisyo, ang gabay na ito ay idinisenyo upang tulungan ang mga mambabasa na gumawa ng mas malinaw at mas ligtas na mga desisyon. Sa daan, ipapakita ko rin kung paano ang mga tagagawa tulad ngLugao Power Co.,Ltdlapitan ang disenyo ng produkto upang matugunan ang mga pangangailangan ng mga modernong sistema ng pamamahagi.
Talaan ng mga Nilalaman
Balangkas

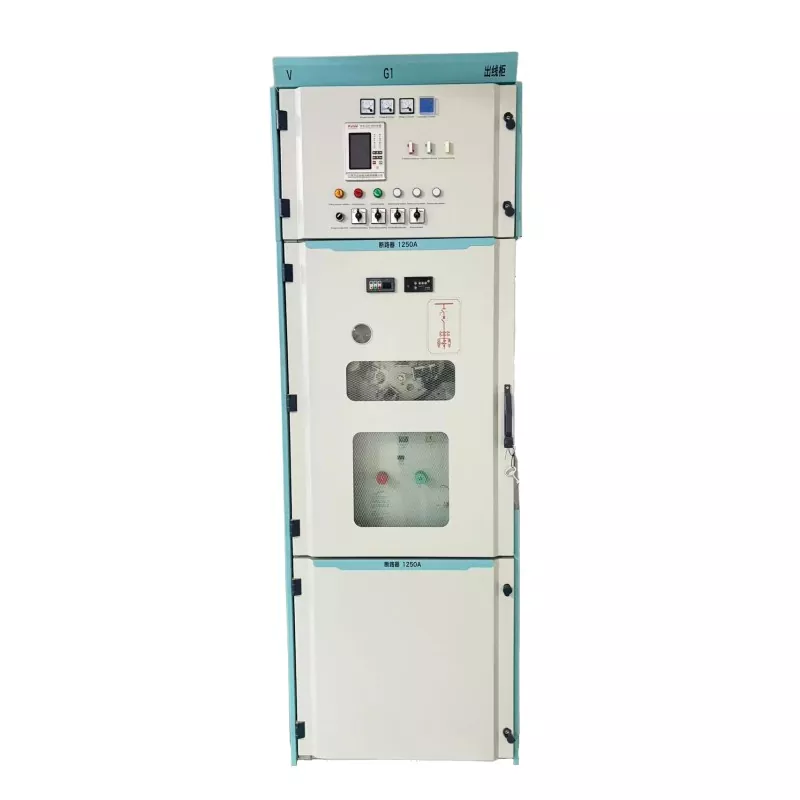

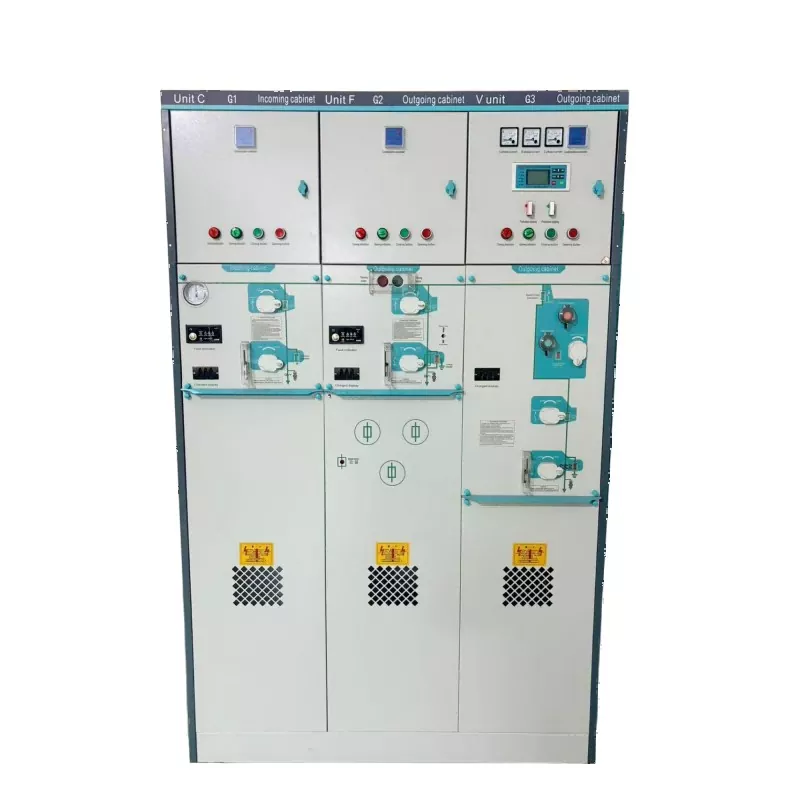

A Pangunahing Yunit ng Ringay isang compact medium-voltage switchgear assembly na ginagamit upang tumanggap, mamahagi, at protektahan ang mga de-koryenteng kapangyarihan sa mga network ng pamamahagi. Sa pagsasagawa, tinutulungan nito ang mga operator na kontrolin ang mga papasok at papalabas na linya, ihiwalay ang mga fault na seksyon, at panatilihin ang pagpapatuloy ng serbisyo sa isang ring-type o radial distribution structure.
Ang kahulugan na iyon ay tila simple, ngunit ang dahilan ay angPangunahing Yunit ng Ringay naging napakalawak na ginagamit ay hindi lamang dahil ito ay nagpapalit ng kapangyarihan. Ito ay dahil ginagawa nito ang trabahong iyon sa isang mas maliit na bakas ng paa, na may mas malakas na proteksyon sa enclosure, mas malinaw na lohika sa pagpapatakbo, at mas mahusay na pagiging angkop para sa mga modernong proyekto sa lunsod at industriya kaysa sa maraming tradisyonal na open arrangement.
Sa isang tunay na proyekto, ito ay napakahalaga. Ang isang sistema ng pamamahagi ay bihirang hinuhusgahan lamang kung ito ay gumagana sa unang araw. Ito ay hinuhusgahan sa pamamagitan ng kung ito ay nananatiling stable kapag ang site ay nagiging masikip, kung maaari itong palawakin nang hindi mapunit ang lahat, kung ang mga operator ay magagamit ito nang ligtas, at kung ang mga maintenance team ay mabubuhay kasama nito sa susunod na sampu o labinlimang taon.
Karamihan sa mga mamimili ay hindi naghahanap ng switchgear cabinet sa abstract. Sinusubukan nilang lutasin ang isang serye ng mga napakapraktikal na problema, at iyon mismo ang dahilan kung bakit tamaPangunahing Yunit ng Ringay maaaring maging isang desisyon na may mataas na halaga.
Karaniwan kong nakikita ang parehong mga alalahanin na lumilitaw nang paulit-ulit. Ang ilang mga proyekto ay limitado sa laki ng silid. Ang iba ay nahaharap sa malupit na mga kondisyon sa kapaligiran. Ang ilang mga mamimili ay nasa ilalim ng presyon upang bawasan ang mga pagbisita sa pagpapanatili, habang ang iba ay nag-aalala tungkol sa kaligtasan ng operator o pagpapalawak ng network sa hinaharap. Sa maraming pagkakataon, sinusubukan nilang balansehin ang lahat ng isyung iyon nang sabay-sabay.
| Mamimili Pain Point | Ano ang Kahulugan Nito sa Pagsasanay | Bakit Mahalaga ang Pagpili ng RMU |
|---|---|---|
| Limitadong espasyo sa pag-install | Mga compact na substation, urban na gusali, retrofit room, utility corner | Isang compactPangunahing Yunit ng Ringmaaaring bawasan ang presyon ng footprint at pasimplehin ang pagpaplano ng layout |
| Kailangan para sa ligtas na operasyon | Mataas na kahihinatnan kung may mga error o pagkakamali sa paglipat | Ang mga interlocking system, mga selyadong istruktura, at nakikitang katayuan sa pagpapatakbo ay nagpapabuti ng kumpiyansa |
| Pagkasensitibo sa downtime | Ang mga pabrika, ospital, pasilidad ng transportasyon, at komersyal na mga site ay hindi maaaring tiisin ang mahabang pagkawala | Ang pag-iisa ng fault at kakayahan sa pag-sectional ay nakakatulong na mapanatili ang pagpapatuloy |
| Mataas na pasanin sa pagpapanatili | Mga site na may limitadong teknikal na paggawa o mahirap na pag-access sa serbisyo | Ang mga disenyong selyadong at binawasan sa pagpapanatili ay nagpapababa ng haba ng trabaho |
| Kawalang-katiyakan sa pagpapalawak sa hinaharap | Maaaring mag-scale ang mga proyekto sa mga yugto sa halip na sabay-sabay | Pinoprotektahan ng mga napapalawak na cabinet ang pangmatagalang flexibility |
Dito nagkakamali ang maraming desisyon sa pagbili. Maaaring masyadong tumutok ang isang mamimili sa paunang presyo at hindi sapat sa pagsasaayos ng configuration. Ngunit kung ang isang murang yunit ay nagdudulot ng mga pagkaantala sa serbisyo, mga komplikasyon sa kaligtasan, o mga mamahaling pagbabago sa ibang pagkakataon, ang tunay na halaga ng proyekto ay tumataas nang napakabilis.
Kung pipiliin ko ang aPangunahing Yunit ng Ringpara sa isang tunay na proyekto, hindi ako magsisimula sa isang pangkaraniwang paghahambing ng brochure. Magsisimula ako sa isang disiplinadong checklist batay sa layunin ng network, mga kondisyon sa pag-install, mga inaasahan sa proteksyon, at mga pangmatagalang realidad ng pagmamay-ari.
Narito ang mga salik na nararapat na masusing pansin.
1. Paraan ng pagkakabukod at pagkagambala
Ang mga mamimili ay madalas na naghahambing ng SF6-insulated at vacuum-based na mga solusyon dahil ang bawat isa ay nag-aalok ng iba't ibang mga pakinabang sa pagpapatakbo. Ang mahalaga ay hindi ang pagtrato sa mga ito bilang mga buzzword, ngunit ang pag-unawa kung paano naaayon ang mga ito sa mga kundisyon ng proyekto, dalas ng paglipat, at diskarte sa pagpapanatili.
2. Pagtatatak ng gabinete at proteksyon ng enclosure
Ang isang mas mahusay na disenyo ng enclosure ay maaaring makatulong na mabawasan ang pagkakalantad sa alikabok, halumigmig, at hindi sinasadyang pagkakadikit. Sa mga mapaghamong kapaligiran, ang mga selyadong seksyon na may mataas na boltahe ay lalong mahalaga dahil sinusuportahan ng mga ito ang katatagan at binabawasan ang interbensyon sa serbisyo.
3. Pangkaligtasang interlocking at operating visibility
Isang mahusay na disenyoPangunahing Yunit ng Ringhindi dapat pilitin ang mga operator na umasa sa hula. Ang mekanikal na interlocking, indikasyon ng posisyon, live na pagpapakita ng status, at organisadong compartmentalization lahat ay nakakatulong na mabawasan ang panganib sa pagpapatakbo.
4. Pagpapalawak
Ang pagpapalawak ay isa sa mga bagay na sinasabi ng maraming mga koponan na pag-iisipan nila sa ibang pagkakataon, bago sila magsisi na hindi nila ito pinaplano nang mas maaga. Kung ang network ay maaaring lumago, isang napapalawakPangunahing Yunit ng Ringay kadalasang mas praktikal kaysa sa pagpapalit ng mga nakapirming kagamitan sa hinaharap.
5. Mechanical na tibay at kalidad ng materyal
Madaling balewalain ang cabinet mismo at tumuon lamang sa mga de-koryenteng rating, ngunit mahalaga ang kalidad ng materyal. Ang lakas ng cabinet, corrosion resistance, pressure relief design, at compartment integrity lahat ay nakakaimpluwensya sa pagiging maaasahan sa paglipas ng panahon.
6. Mga inaasahan sa pagpapanatili
Hindi lahat ng proyekto ay may ganap na technical crew na nakatayo. Sa maraming kaso, gusto ng mga mamimili ang mga kagamitan na nananatiling maaasahan na may kaunting regular na atensyon. Ang isang istraktura na naglilimita sa pagkakalantad at binabawasan ang mga pangangailangan sa paglilinis at serbisyo ay maaaring lumikha ng tunay na halaga ng pagpapatakbo.
| Item sa Pagsusuri | Ano ang Itatanong | Bakit Ito Mahalaga |
|---|---|---|
| Uri ng configuration | Naayos ba o napapalawak ang unit | Direktang nakakaapekto sa paglago ng network sa hinaharap |
| Diskarte sa proteksyon | Paano pinangangasiwaan ang sobrang karga at mga kundisyon ng fault | Tinutukoy ang katatagan at pagganap ng pamamahala ng fault |
| Disenyo ng kaligtasan | Kasama ba ang mga interlock, indicator, at protektadong compartment | Binabawasan ang mga pagkakamali sa pagpapatakbo at pinapabuti ang kaligtasan ng mga tauhan |
| Kahusayan sa pag-install | Maaari bang magkasya ang yunit sa site at mabuo nang walang hindi kinakailangang kumplikado | Makakatipid ng oras sa paggawa at pag-retrofit ng trabaho |
| Suporta sa serbisyo | Nag-aalok ba ang tagagawa ng teknikal na patnubay at pagpapasadya | Mahalaga para sa engineering na partikular sa proyekto at suporta pagkatapos ng benta |
Minsan pinaghahambing ng mga mamimili ang aPangunahing Yunit ng Ringlaban sa mas tradisyonal na mga pagsasaayos ng switchgear nang hindi ganap na tinukoy ang konteksto ng aplikasyon. Na maaaring humantong sa pagkalito, dahil walang unibersal na nagwagi sa bawat kapaligiran sa pag-install. Ang mas magandang tanong ay kung aling solusyon ang tumutugma sa mga hinihingi sa pagpapatakbo ng partikular na proyekto.
Sa medium-voltage system kung saan masikip ang espasyo, mahalaga ang pagpapatuloy, at ang kagamitan ay dapat manatiling organisado at protektado, angPangunahing Yunit ng Ringkadalasang mayroong malakas na kalamangan. Ang pagiging compact at pinagsamang disenyo nito ay ginagawang mas epektibo kung saan gusto ng mga team ng proyekto ng mas malinis, mas kontroladong solusyon sa pamamahagi.
Iyon ay hindi nangangahulugan na ang bawat RMU ay awtomatikong ang tamang pagpipilian. Ang isang mahinang na-configure na unit ay maaari pa ring maging isang masamang pagbili. Ang punto ay ang kategorya mismo ay nag-aalok ng malakas na madiskarteng mga bentahe kapag naitugma sa tamang operating environment.
Ang kapakinabangan ng aPangunahing Yunit ng Ringlalong nagiging malinaw kapag tinitingnan natin ang mga tunay na aplikasyon sa halip na mga abstract na detalye.
Sa mga pasilidad na pang-industriya, ang tuluy-tuloy at nakaayos na pamamahagi ay mahalaga. Sa mga komersyal na gusali, ang magagamit na espasyo sa pag-install ay karaniwang limitado at ang pamamahala sa kaligtasan ay dapat na diretso. Sa residential at public service environment, mas kaakit-akit ang mas mababang maintenance demands at tahimik at compact na kagamitan. Ang mga proyekto sa imprastraktura ay nagdadala ng sarili nilang mga hamon, kabilang ang tibay, bilis ng pag-deploy, at ang pangangailangan para sa matatag na pagganap sa mga kumplikadong network.
| Sitwasyon ng Application | Bakit Tamang-tama ang RMU |
|---|---|
| Mga parkeng pang-industriya at pabrika | Sinusuportahan ang organisadong pamamahagi ng kuryente, pamamahala ng fault, at compact na pag-install sa mga lugar na hinihingi |
| Mga komersyal na complex | Gumagana nang maayos kung saan mahalaga ang espasyo sa sahig at ang kaligtasan sa pagpapatakbo ay dapat manatiling malinaw at kontrolado |
| Mga pamayanang tirahan | Tumutulong na magbigay ng maaasahang pamamahagi ng kuryente na may mas mababang mga inaasahan sa pagpapanatili |
| Mga ospital at paaralan | Angkop para sa mga kapaligiran kung saan ang matatag na serbisyo at ligtas na operasyon ay parehong kritikal |
| Transport at munisipal na imprastraktura | Kapaki-pakinabang para sa mga proyektong nangangailangan ng maaasahang medium-voltage switching sa mga compact footprint |
| Mga proyekto sa pag-export at EPC | Kadalasang ginusto kapag ang mga mamimili ay nangangailangan ng mga na-configure na solusyon, suporta sa dokumentasyon, at pagbagay sa proyekto |
Dito rin nagsisimulang mahalaga ang karanasan ng tagagawa. Ang isang supplier na nauunawaan ang mga proyekto sa pag-export, mga pangangailangan sa pag-customize, at mga praktikal na limitasyon sa pag-install ay kadalasang makakatulong sa mga mamimili na maiwasan ang mga pagkakamali na hindi halata sa yugto ng panipi. Iyon ang isang dahilan ng mga kumpanya tulad ngLugao Power Co.,Ltdbigyang-diin hindi lamang ang pagmamanupaktura ng kagamitan, kundi pati na rin ang mga maaaring i-configure na solusyon at teknikal na suporta sa paligid ng mga medium-voltage na aplikasyon.
Kahit na ang mga nakaranasang koponan ay maaaring gumawa ng mga maiiwasang pagkakamali kapag pumipili ng aPangunahing Yunit ng Ring. Karamihan sa mga pagkakamaling iyon ay nangyayari dahil ang proseso ng pagbili ay nagiging masyadong makitid at nakatutok lamang sa paunang gastos o isang nakahiwalay na parameter.
Ang isang mas mahusay na diskarte sa pagbili ay mag-isip sa mga layer. Una, tukuyin ang tunay na gawain sa network. Pangalawa, tukuyin ang mga hadlang sa site. Ikatlo, itugma ang teknikal na istraktura sa aktwal na panganib sa pagpapatakbo. Panghuli, ihambing ang mga supplier batay sa parehong kalidad ng produkto at kanilang kakayahang suportahan ang proyekto mula sa detalye hanggang sa paghahatid.
Ang prosesong iyon ay mas mabagal kaysa sa pagbili mula sa isang listahan ng produkto, ngunit ito ay humahantong sa mas mahusay na mga resulta. At para sa katamtamang boltahe na kagamitan, ang mas mahusay na mga resulta ay karaniwang nagkakahalaga ng higit pa kaysa sa isang minamadaling desisyon sa panipi.
Ano ang pangunahing bentahe ng isang Ring Main Unit?
Ang pinakamalaking bentahe ay pinagsasama nito ang compact na disenyo, switching control, kakayahan sa proteksyon, at pagiging maaasahan sa pamamahagi sa isang organisadong medium-voltage na solusyon. Ito ay lalong kapaki-pakinabang kung saan limitado ang espasyo at mahalaga ang pagpapatuloy ng serbisyo.
Ginagamit lang ba ang Ring Main Unit sa mga utility project?
Hindi. Ito ay malawakang ginagamit sa mga pabrika, gusali ng opisina, pampublikong institusyon, pasilidad ng transportasyon, pagpapaunlad ng tirahan, at iba pang kapaligiran na nangangailangan ng maaasahang pamamahagi ng medium-voltage.
Paano ko malalaman kung kailangan ko ng napapalawak na RMU?
Kung ang iyong network ay maaaring lumago, kung ang site ay binuo sa mga yugto, o kung ang hinaharap na mga feeder ay maaaring idagdag, ang isang napapalawak na opsyon ay karaniwang isang mas ligtas na pangmatagalang pagpipilian.
Ano ang dapat kong suriin bukod sa mga de-koryenteng rating?
Dapat mo ring suriin ang sealing design, interlocking safety, cabinet material, maintenance needs, installation fit, fault handling logic, at supplier support capability.
Maaari bang i-customize ng isang tagagawa ang isang Ring Main Unit para sa isang proyekto?
Oo. Maraming proyekto ang nangangailangan ng mga pagsasaayos sa cabinet arrangement, configuration, internal layout, o application-specific na disenyo. Ang isang tagagawa na may suporta sa OEM at engineering ay maaaring gawing mas maayos ang prosesong iyon.
Kung kasalukuyan mong sinusuri ang mga kagamitan sa pamamahagi ng medium-voltage, ito ang tamang oras upang lampasan ang paghahambing sa antas ng ibabaw at magtanong ng mas mahirap na mga tanong tungkol sa kaligtasan, pagpapalawak, pagpapanatili, at pagkakaakma ng proyekto. Isang mahusay na napiliPangunahing Yunit ng Ringmaaaring mapabuti ang pagiging maaasahan, pasimplehin ang pag-install, at bawasan ang pananakit ng ulo sa pagpapatakbo pagkatapos makumpleto ang pagbili.
Lugao Power Co.,Ltdnagbibigay ng mga solusyon sa pamamahagi ng medium-voltage na idinisenyo para sa mga praktikal na pangangailangan sa field, mula sa mga compact na layout hanggang sa mga pangangailangan ng proyektong i-configure. Kung sinusuri mo ang aPangunahing Yunit ng Ringpara sa aplikasyong pang-industriya, komersyal, utility, o imprastraktura,makipag-ugnayan sa aminupang talakayin ang iyong mga detalye, ihambing ang mga angkop na pagsasaayos, at makakuha ng suporta para sa iyong susunod na proyekto.
