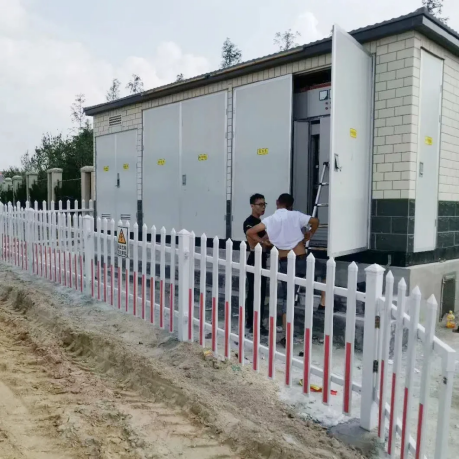

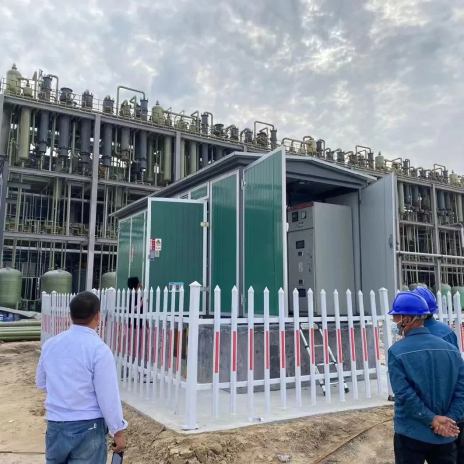

Ang substation na uri ng box (pinaikling bilang box-type na substation) ay angkop para sa mga lugar na tirahan, mga pampublikong pagpapalit ng lunsod, nakagaganyak na mga lugar ng bayan, mga suplay ng kuryente, atbp.
1. AngBox-type substationAng Shell ay dapat magkaroon ng limang pag -andar ng proteksyon ayon sa mga karaniwang kinakailangan, kabilang ang proteksyon ng araw, proteksyon ng ulan, proteksyon ng alikabok, proteksyon ng kalawang, at pag -iwas sa mga maliliit na hayop (tulad ng mga ahas). Ang materyal ng shell ay maaaring hindi kinakalawang na asero plate, malamig na rolyo na bakal na plato, aluminyo alloy plate, kulay na plate na bakal at plate ng semento. Ang kahon ng katawan ay binubuo ng tatlong bahagi: base, shell at tuktok na takip. Ang base ay karaniwang welded o naayos na may mga bolts gamit ang channel steel, anggulo na bakal, flat na bakal, bakal plate, atbp; Upang matugunan ang mga pangangailangan ng bentilasyon, pag -iwas ng init at mga linya ng inlet at outlet, ang mga butas ng strip at mga pabilog na butas ay binubuksan sa kaukulang mga posisyon. Ang kahon ng shell at tuktok na takip ay maaaring baluktot, welded o konektado sa mga turnilyo, bisagra at mga kaugnay na espesyal na accessories sa pamamagitan ng channel steel, anggulo bakal, bakal plate, aluminyo alloy plate, kulay na bakal plate, semento plate, atbp Upang maiwasan ang malakas na sikat ng araw sa mainit na tag -init, ang tuktok ay nilagyan ng mga materyales sa pagkakabukod na may mababang thermal conductivity bilang mga tagapuno, na karaniwang ginagamit na rock board, polystyrene foam, Substation "Sa pinag -isang disenyo, ang karamihan sa mga taga -disenyo ay hindi na gumagamit ng paraan ng pagpuno ng shell ng mga tagapuno ng pagkakabukod, dahil kahit na maiiwasan nito ang pagkakalantad ng araw, pinipigilan pa rin nito ang pag -iwas ng init ng transpormer. Samakatuwid, bilang karagdagan sa pagpapanatili ng mga butas ng louver sa shell, ang lugar ng dissipation ng init ay nadagdagan at ang air convection ay pinalakas upang mawala ang init, habang binabawasan ang gastos sa pagmamanupaktura.

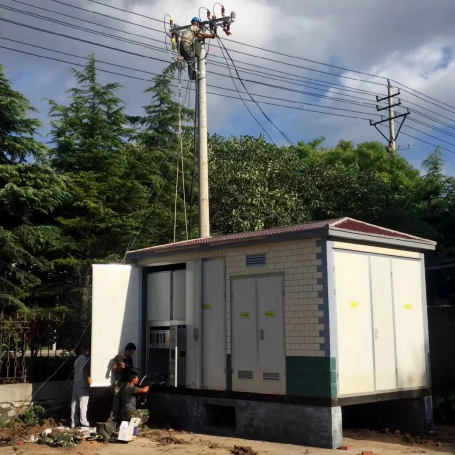

2. Ang aparato ng pamamahagi ng high-boltahe ng kahon ng transpormer ay nahahati sa dalawang uri: uri ng terminal at uri ng network ng singsing sa mga tuntunin ng papasok na mode ng linya; Sa mga tuntunin ng papasok na direksyon ng linya, maaari itong nahahati sa mga overhead na papasok na linya mula sa tuktok ng kahon (kadalasang ginagamit sa mga tradisyunal na transformer ng kahon) at mga papasok na linya at papalabas na mga linya gamit ang mga high-boltahe na mga trenches ng cable (karaniwang ginagamit sa mga modernong disenyo). Maraming mga switch ng pag-load ng serye ng SF6 na may SF6 gas bilang arc extinguishing medium, ngunit ang gastos ay mas mataas kaysa sa serye ng FN12 serye na mga switch ng high-boltahe. Ang ganitong uri ng switch ay may iba't ibang mga istraktura, kasama ang mga piyus, nang walang mga piyus, switching switch, atbp, at sa pangkalahatan ay nilagyan ng mga live na display. Ang mekanismo ng operating ay halos manu -manong at electric. Ang kagamitan sa proteksyon ng switch na may mga piyus ay maaaring awtomatikong maputol kapag ang circuit ay maikli. Mayroon ding mga switch ng vacuum na may vacuum bilang arc extinguishing medium, na maaaring magamit nang nag -iisa, na may mga piyus, o sa serye na may mga switch ng pag -load ng serye ng SF6, ngunit tataas nito ang gastos. Ang mga gumagamit ay hindi kailangang gamitin ang mga ito sa ganitong paraan kung wala silang mga espesyal na kinakailangan. Kung ang gumagamit ay may mga kinakailangan sa pagsukat ng high-boltahe, ang high-boltahe na aparato ng pamamahagi ng box-type transpormer ay dapat ding nilagyan ng isang high-voltage metering cabinet, at ang istraktura nito ay karaniwang binubuo ng CT, PT, pagsukat ng metro, remote control, at mga telemetry na aparato. Gayunpaman, ang pagsukat ng box-type na substation ay dapat na batay sa mababang bahagi ng boltahe, na maaaring mapabuti ang pagiging maaasahan ng suplay ng kuryente at mabawasan ang hindi matatag na mga kadahilanan. Ang pagkawala ng transpormer ay maaaring ma -convert sa mga singil sa kuryente na dala ng gumagamit.
3. AngBox-type transpormeray nilagyan ng isang independiyenteng silid ng transpormer, na pangunahing binubuo ng isang transpormer, isang awtomatikong sistema ng kontrol sa temperatura, pag -iilaw, at mga guardrail ng kaligtasan. Ang transpormer ay maglalabas ng maraming init kapag tumatakbo ito, kaya ang mga isyu sa pagwawaldas ng init at bentilasyon ay ang mga pangunahing punto ng disenyo ng kahon ng transpormer. Ang init na nabuo sa pamamagitan ng pagpapatakbo ng transpormer ay tataas ang panloob na temperatura, lalo na kung ang temperatura ng ambient ay mataas. Ang likas na bentilasyon lamang ay madalas na hindi masiguro ang maaasahan at ligtas na operasyon. Bilang karagdagan sa paggamit ng natural na bentilasyon para sa maliit na kapasidad, ang proteksyon sa pagsukat ng temperatura ay karaniwang idinisenyo at sapilitang mga hakbang sa tambutso ay ginagamit upang malutas ang problema. Ang system ay pangunahing binubuo ng isang aparato na pagsukat na maaaring masukat ang temperatura ng silid at temperatura ng langis ng transpormer, at kontrolin ang input ng tambutso ng tambutso ayon sa hanay ng hanay sa pamamagitan ng manu -manong at awtomatikong control circuit. Ang transpormer ay maaaring mapili bilang mga immersed o dry-type. Dahil mahal ang dry type, mas gusto ng mga gumagamit ang uri ng langis na may langis upang mabawasan ang mga gastos nang walang mga espesyal na kinakailangan. Ang kapasidad sa pangkalahatan ay 100-1250kva, at ang maximum ay hindi lalampas sa 1600kva.
4. Ang silid na may mababang boltahe ng kahon ng transpormer ay may iba't ibang mga istruktura ng disenyo ayon sa iba't ibang mga okasyon ng paggamit ng mga pang-industriya at pagmimina o mga lugar na tirahan. Ang mga kahon ng transformer na ginamit sa mga pang -industriya at pagmimina ay dapat na idinisenyo nang hiwalay para sa supply ng kuryente at supply ng kuryente. Kapag sinusukat ang mababang boltahe, ang bureau ng supply ng kuryente ay nangangailangan ng hiwalay na pagsukat ng kuryente sa pag -iilaw dahil ang yunit ng presyo ng pag -iilaw ng kuryente ay mas mataas kaysa sa kuryente ng kuryente. Ang substation na ginamit sa mga lugar na tirahan ay hindi kailangang isaalang -alang ang problema ng kuryente ng kuryente. Ang bilang ng mga ruta ng output sa silid na may mababang boltahe ay nag-iiba ayon sa kapasidad ng mga pangangailangan ng transpormer at gumagamit. Kung ang kapasidad ay maliit at ang demand ay maliit, mas kaunting mga ruta ang maaaring itakda; Kung malaki ang kapasidad at mataas ang demand, mas maraming mga ruta ang maaaring itakda. Maaari rin itong ilatag sa format ng operasyon ng koridor.
