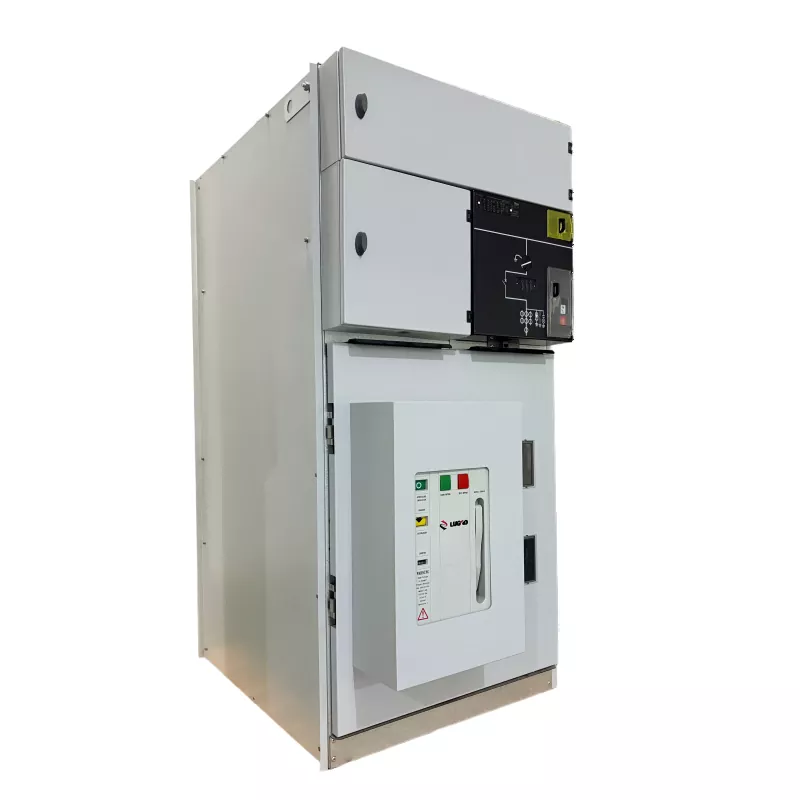

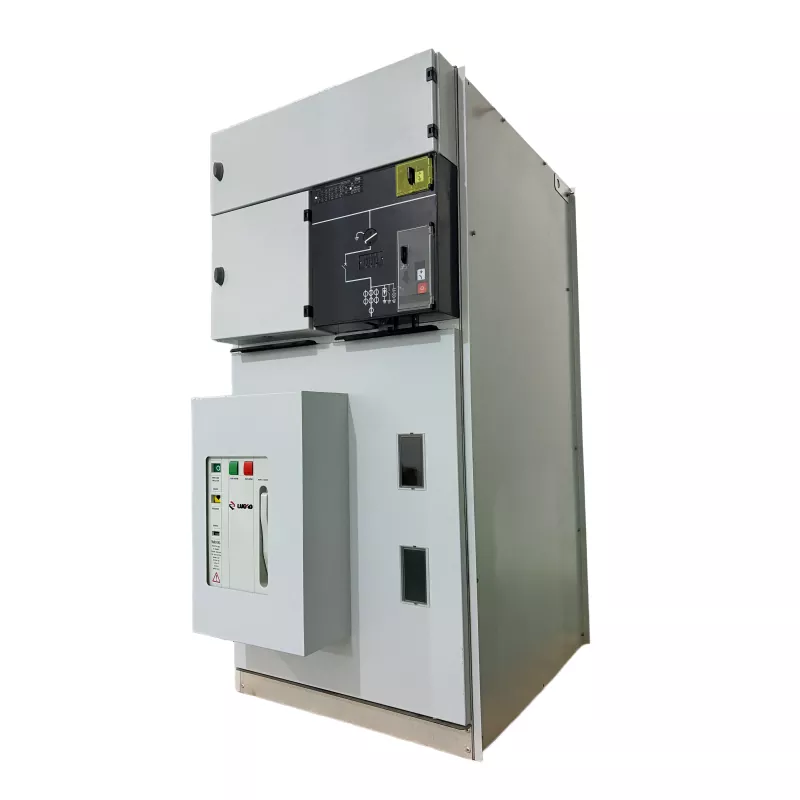

Indoor Gas Insulated Ring Main Unit Switchgear Panel na may VCB

Bilang propesyonal na tagagawa, nais naming bigyan ka ng mataas na kalidad na Indoor Gas Insulated Ring Main Unit Switchgear Panel na may VCB. Ito ay isang compact na medium-voltage distribution device na idinisenyo para sa maaasahang kontrol ng kuryente, proteksyon, at paglipat sa mga modernong electrical network. Pinagsasama nito ang teknolohiyang vacuum circuit breaker (VCB) na may gas-insulated switchgear structure, na nagbibigay ng ligtas at mahusay na operasyon sa mga panloob na kapaligiran.

Ang ganitong uri ngring main unit (RMU)ay malawakang ginagamit sa medium-voltage power distribution system para kumonekta, protektahan, at ihiwalay ang mga electrical circuit. Gamit ang sealed gas insulation at vacuum interruption technology, ang Indoor Gas Insulated Ring Main Unit Switchgear Panel na may VCB ay nag-aalok ng mahusay na pagganap ng arc-extinguishing, malakas na kakayahan sa pagkakabukod, at minimal na mga kinakailangan sa pagpapanatili.

Pangunahing teknikal na mga parameter

Hindi.	item		Yunit	Mga Parameter
1	Na-rate na Boltahe		kV	12	24	36	40.5
2	Na-rate na Kasalukuyan		A	630/1250
3	Na-rate na Dalas		Hz	50/60
4	1-Minutong Power Frequency Makatiis sa Boltahe	Kabuuang Halaga	kV	42	55	80	95
		Break Point		48	65	95	110
5	Ang Lightning Impulse ay Nakatiis sa Boltahe	Kabuuang Halaga	kV	75	125/150	170	95
		Break Point		85	150/160	185	215
6	Na-rate na Short-Time Withstand Current	Pangunahing Circuit	kA	25/2s
		Grounding Circuit		25/2s
7	Rated Peak Makatiis sa Kasalukuyang		kA	63			50
8	Rated Transfer Kasalukuyang		A	1300~1700
9	Rated Load Closing Breaking Current		A	630
10	Na-rate na Cable Charging Breaking Current		A	50/10
11	Unloaded Transformer Breaking Current		A	20
12	Cable Charging Ground Fault Breaking Current		A	100			80
13	Na-rate na Short-Circuit Breaking Current		kA	20
14	Rated Short-Circuit Closing Current		kA	63			50
15	Klase ng Proteksyon			IP3X
16	Mag-load ng Switch Life		Oras	5000
17	Grounding Switch Life		Oras	5000

Teknikal na Pagtutukoy

Pangunahing Mga Parameter ng Elektrisidad

• Na-rate na Boltahe: 12kV / 24kV / 36kV
• Na-rate na Dalas: 50Hz / 60Hz
• Rated Kasalukuyang: 630A – 1250A
• Short Circuit Breaking Current: Hanggang 25kA
• Dalas ng Kapangyarihan Makatiis sa Boltahe: ≥ 42kV
• Ang Lightning Impulse Withstand Voltage: ≥ 75kV

Mga Tampok na Pang-istruktura

• Gas insulated compact switchgear na disenyo
• Pinagsamang vacuum circuit breaker (VCB)
• Ganap na selyadong istraktura ng tangke para sa mataas na pagiging maaasahan
• Modular configuration para sa flexible power distribution
• Angkop para sa panloob na pag-install

Mga aplikasyon

AngIndoor Gas Insulated Ring Main Unit Switchgear Panel na may VCBay malawakang inilalapat sa mga network ng pamamahagi ng medium-voltage kung saan kinakailangan ang maaasahang paglipat at proteksyon.

• Mga network ng pamamahagi ng kapangyarihan sa lungsod
• Mga sistema ng supply ng kuryente sa industriya
• Mga komersyal na gusali at pamayanang tirahan
• Imprastraktura ng tren at transportasyon
• Mga industriya ng pagmimina at metalurhiya
• Mga proyekto sa paghahatid at pamamahagi ng kuryente
• Mga koneksyon sa renewable energy grid

Mga Pangunahing Tampok

• Selyadong Vacuum Circuit Breaker Design– AngIndoor Gas Insulated Ring Main Unit Switchgear Panel na may VCBgumagamit ng solid-sealed vacuum circuit breaker na naka-install sa isang hindi kinakalawang na asero na silid ng gas. Ang disenyong ito ay nag-aalis ng arcing sa pangunahing circuit at tinitiyak ang mahabang buhay ng serbisyo ng elektrikal na may mataas na pagiging maaasahan ng pagkakabukod.
• Ganap na Selyado at Walang Maintenance na Istraktura– Ang lahat ng mga high-voltage na bahagi tulad ng mga busbar, disconnect switch, VCB, at kasalukuyang mga transformer ay nakapaloob sa loob ng isang selyadong tangke ng gas, na pinoprotektahan ang mga ito mula sa alikabok, halumigmig, at panlabas na kontaminasyon.
• Compact na Istraktura– Ang pinagsama-samang disenyo ay makabuluhang binabawasan ang espasyo sa pag-install, na ginagawa itong perpekto para sa mga panloob na substation, gawa na mga substation, at mga proyekto na may limitadong espasyo sa silid ng kuryente.
• Mataas na Kaligtasan sa Pagpapatakbo– Nilagyan ng five-proof na mechanical interlock system at directional pressure relief channel para maiwasan ang maling operasyon at matiyak ang ligtas na operasyon ng system.
• Pagkatugma ng Smart Distribution– Ang mga nakalaan na interface para sa electric operation at automation ay nagbibigay-daan sa madaling pagsasama sa modernong intelligent power distribution network, na sinusuportahan ng mahigpit na kontrol sa kalidad ng Lugao at maaasahang mga pamantayan sa pagmamanupaktura.

Bakit Pumili ng Lugao

• Propesyonal na Tagagawa – Lugao Powerdalubhasa sa high-voltage at medium-voltage power transmission at distribution equipment.

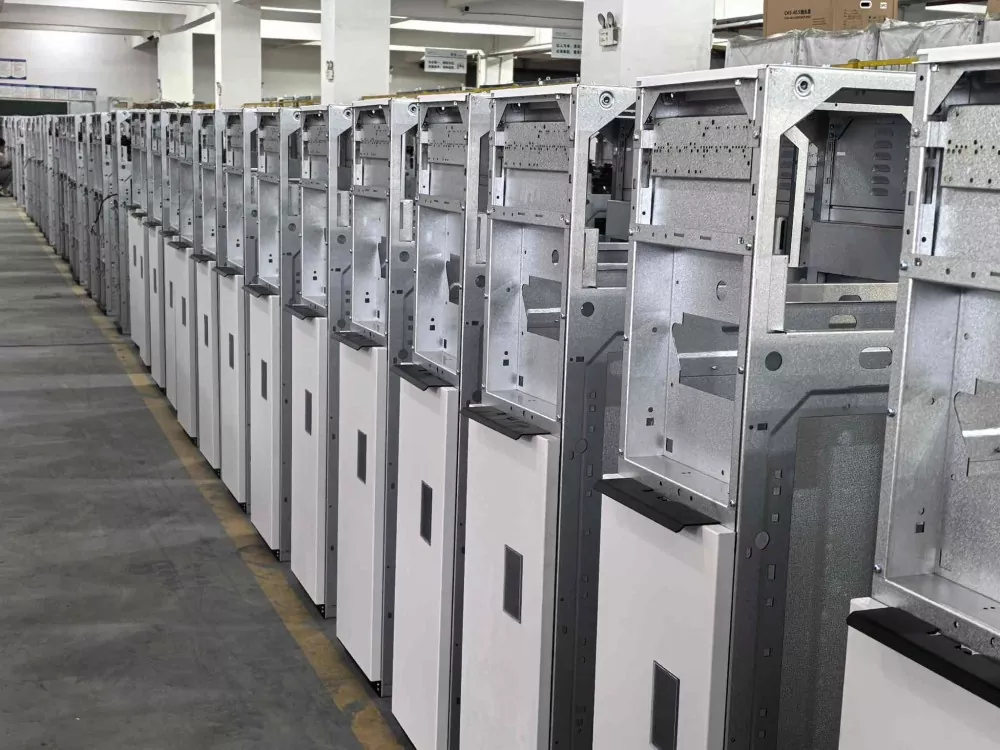

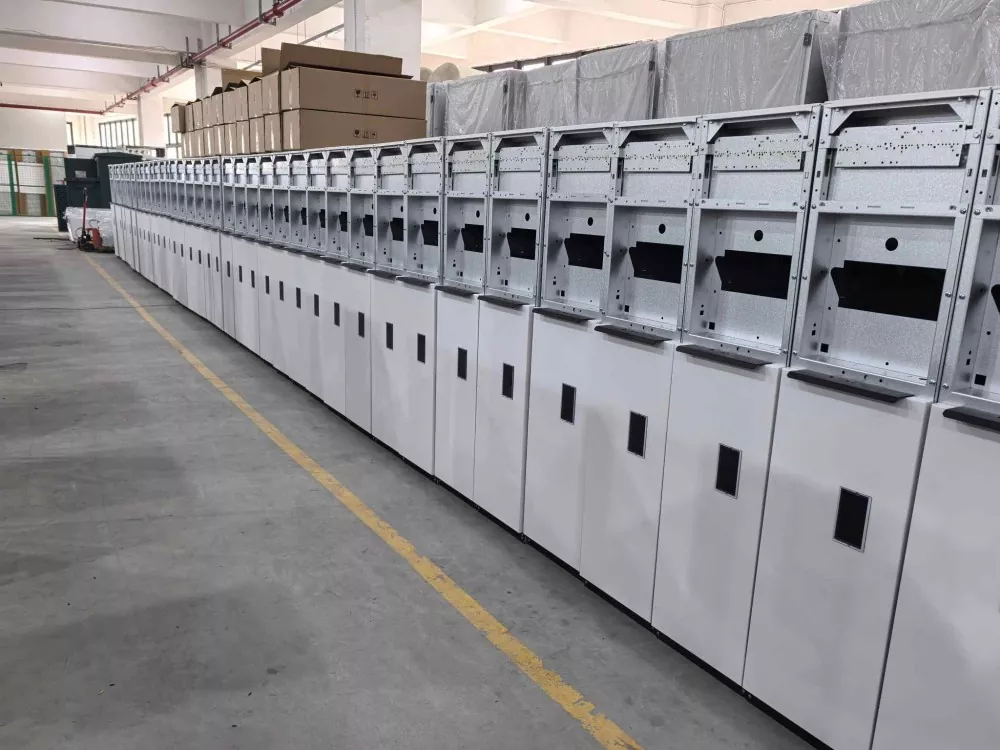

• Advanced na Teknolohiya sa Produksyon– Tinitiyak ng katumpakan na mga proseso ng pagmamanupaktura at komprehensibong mga sistema ng pagsubok ang pagiging maaasahan ng produkto.
• Mahigpit na Kontrol sa Kalidad– Ang Indoor Gas Insulated Ring Main Unit Switchgear Panel na may VCB ay sumusunod sa mga internasyonal na pamantayan, kabilang angMga sertipikasyon ng ISO9001, SGS, CCC at CE.
• Karanasan sa Industriya– Taon ng kadalubhasaan sa Dry Type Transformers, Oil-Immersed Transformer, at power distribution equipment.
• Pandaigdigang Aplikasyon– Ang mga solusyon sa Lugao ay malawakang ginagamit sa mga power grid, industriya, transportasyon, at mga proyektong pang-imprastraktura sa buong mundo.
• Teknikal na Suporta– Ang propesyonal na pangkat ng serbisyo ay nagbibigay ng teknikal na patnubay at pangmatagalang suporta para sa mga pandaigdigang customer.

FAQ

1. Ano ang pangunahing function ng Indoor Gas Insulated Ring Main Unit Switchgear Panel na may VCB?

AngIndoor Gas Insulated Ring Main Unit Switchgear Panel na may VCBay dinisenyo para sa medium-voltage na mga sistema ng pamamahagi ng kuryente. Nagbibigay ito ng maaasahang paglipat, proteksyon, at paghihiwalay ng mga de-koryenteng circuit, tinitiyak ang matatag na supply ng kuryente at ligtas na operasyon sa mga grids ng lunsod, pasilidad pang-industriya, at mga substation.

2. Ano ang mga pakinabang ng paggamit ng vacuum circuit breaker (VCB) sa RMU?

Ang isang vacuum circuit breaker ay nag-aalok ng mahusay na kakayahan sa arc-extinguishing, mahabang buhay ng kuryente, at minimal na mga kinakailangan sa pagpapanatili. Kapag isinama sa gas-insulated RMU na istraktura, pinapabuti nito ang pagiging maaasahan ng paglipat, kaligtasan sa pagpapatakbo, at pangkalahatang tibay ng kagamitan.

3. Saan karaniwang naka-install ang Lugao Indoor Gas Insulated Ring Main Unit Switchgear Panel na may VCB?

Ito ay malawakang naka-install sa mga panloob na kapaligiran ng pamamahagi ng kuryente tulad ng mga compact na substation, industriyal na planta, komersyal na gusali, residential na komunidad, mga riles, at renewable energy distribution system kung saan kinakailangan ang space efficiency at mataas na pagiging maaasahan.

4. Bakit pipiliin ang Lugao para sa gas insulatedRMU switchgear?

Nagbibigay ang Lugao ng maaasahang kagamitan sa pamamahagi ng kuryente na sinusuportahan ng advanced na teknolohiya sa pagmamanupaktura, mahigpit na kontrol sa kalidad, at mga internasyonal na sertipikasyon kabilang ang ISO9001, SGS, CCC, at CE. Sa malakas na kadalubhasaan sa mga transformer at power equipment, naghahatid ang Lugao ng matatag na performance, mahabang buhay ng serbisyo, at propesyonal na teknikal na suporta para sa mga proyektong pang-imprastraktura ng kuryente sa buong mundo.
