Ang maaasahan, mabilis, at ligtas na pamamahagi ng kuryente ay isang kinakailangan para sa paglago ng ekonomiya at panlipunang pag-unlad. Sa kabuuan ng imprastraktura sa lunsod, mga pasilidad na pang-industriya, mga proyekto ng renewable energy, at emergency power deployment, ang mga inhinyero at developer ng proyekto ay lalong humihiling ng mga solusyon sa pamamahagi na nagpapababa sa mga timeline ng sibil na konstruksiyon, nagpapababa ng kabuuang panganib sa proyekto, at nagpapanatili ng pinakamataas na antas ng kaligtasan sa pagpapatakbo.
Ang Box-Type Transformer Substation — kilala rin bilang compact substation o prefabricated substation — ay sumasagot sa demand na ito gamit ang factory-assembled, pre-tested unit na nagsasama ng medium-voltage (MV) switchgear, distribution transformer, at low-voltage (LV) distribution equipment sa loob ng isang weatherproof enclosure. Inaalis ang pangangailangan para sa mga maginoo na gusali ng substation, ang box substation ay maaaring i-install sa isang handa na slab, pinalakas, at ilagay sa serbisyo sa isang bahagi ng oras na kinakailangan ng mga tradisyonal na diskarte.
Ang Lugao Power Co., Ltd. ay isang nangungunang espesyalista na nakabase sa China sa mga box-type na transformer substation, na nag-aalok ng parehong European Type (IEC standard) at American Type (ANSI/IEEE standard) na mga produkto. Ang factory-direct model ng kumpanya, multi-standard na pagsunod, at malakas na custom na kakayahan sa engineering ay ginagawa itong maaasahang OEM at wholesale partner para sa mga EPC contractor, utility, industrial developer, at may-ari ng renewable energy project sa buong mundo.
Ang puting papel na ito ay nagbibigay ng komprehensibong teknikal at komersyal na pagsusuri ng mga box-type na transformer substation: taxonomy ng produkto, mga prinsipyo ng engineering, mga benchmark ng pagganap, gabay sa aplikasyon, pagsunod sa mga pamantayan, at pamamaraan ng desisyon sa pagkuha. Ito ay inilaan bilang isang sangguniang dokumento para sa mga inhinyero ng elektrikal, tagapamahala ng proyekto, mga propesyonal sa pagkuha, at mga gumagawa ng teknikal na desisyon.
Ang pagkonsumo ng kuryente sa daigdig ay inaasahang lalago sa 2.4–3.1% taun-taon hanggang 2035, na hinihimok ng pagpapalawak ng industriya, paglaki ng populasyon sa lunsod, pag-aampon ng mga de-kuryenteng sasakyan, at ang pagsasama-sama ng mga distributed renewable energy sources. Ang mga tradisyonal na pamamaraan ng pagtatayo ng substation — nangangailangan ng mga permanenteng istrukturang sibil, pinalawig na mga timeline ng pagpapahintulot, at malalaking crew ng pag-install — ay lalong hindi tumutugma sa bilis at flexibility na hinihingi ng modernong paghahatid ng proyekto.
Samantala, patuloy na tumataas ang mga inaasahan sa kaligtasan at pagiging maaasahan mula sa mga utility at regulatory body. Ang mga kaganapan tulad ng mga pagkabigo ng kagamitan dahil sa hindi sapat na proteksyon sa kapaligiran, mga insidente ng arc flash mula sa mga nakalantad na live na bahagi, at kontaminasyon ng langis mula sa legacy na kagamitan ay lahat ay nagtutulak ng pagbabago patungo sa mas pinagsama-samang, nasubok sa pabrika, at nakapaloob na mga arkitektura ng pamamahagi.
Ang pandaigdigang merkado ng compact/box-type na substation ay nagkakahalaga ng humigit-kumulang na USD 13.5 bilyon noong 2023 at inaasahang lalago sa isang CAGR na 7.2–8.5% hanggang 2030. Ang mga pangunahing vector ng paglago ay kinabibilangan ng:
| Rehiyon | 2023 Halaga | 2030 Pagtataya | CAGR | Susing Driver |
|---|---|---|---|---|
| Asia-Pacific | USD 5.4 B | USD 9.8 B | 8.9% | Industrialisasyon, RE |
| Europa | USD 3.1 B | USD 5.1 B | 7.4% | Modernisasyon ng grid |
| Hilagang Amerika | USD 2.6 B | USD 4.2 B | 7.1% | Pagpapalit ng aging infra |
| MEA at Latin America | USD 2.4 B | USD 4.5 B | 9.4% | Mga programa sa elektripikasyon |
Talahanayan 1 — Global Box-Type Substation Market ayon sa Rehiyon, 2023–2030
A Box-Type Transformer Substation(tinukoy din bilang compact substation, prefabricated substation, o package substation) ay isang ganap na factory-assembled, pre-tested power distribution unit na nagsasama ng tatlong functional na bahagi sa loob ng isang weatherproof enclosure:
Tinitiyak ng factory assembly na ang panloob na paglalagay ng kable, mga koneksyon sa busbar, mga setting ng proteksiyon na relay, at mga inter-component na interface ay nakumpleto, nasubok, at nabe-verify bago ihatid. Ang on-site na trabaho ay nabawasan sa paghahanda ng civil foundation, pagwawakas ng MV/LV cable, grounding, at energisation.
Ang mga box-type na substation ay malawak na nakategorya sa dalawang pamilya ng disenyo, na sumasalamin sa magkakaibang mga tradisyon ng engineering at mga kagustuhan sa mga pamantayang pangrehiyon:
| Dimensyon | Uri ng Europa | Uri ng Amerikano |
|---|---|---|
| Pamantayan | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37 Series |
| Paglipat ng MV | Vacuum CB o SF₆ switchgear | Fuse + Load Break Switch (LBS) |
| Transformer | Dry-type (ginustong) o oil-immersed | Nilubog ng langis (karaniwan) |
| Mga Target na Rehiyon | Europe, China, Middle East, Asia-Pacific, Africa | North America, Latin America, mga bahagi ng Asia at Africa |
Talahanayan 2 — Uri ng European vs. American: Pag-uuri sa Nangungunang Antas
Ang European Type box substation ay gumagamit ng modular three-compartment layout sa loob ng hot-dip galvanized o stainless steel enclosure. Ang tatlong compartment — MV switchgear, transformer, at LV distribution — ay pisikal na pinaghihiwalay ng mga internal partition wall, na nagbibigay ng arc fault containment at nagbibigay-daan sa independiyenteng pag-access para sa pagpapanatili nang walang de-energising na katabing mga seksyon.

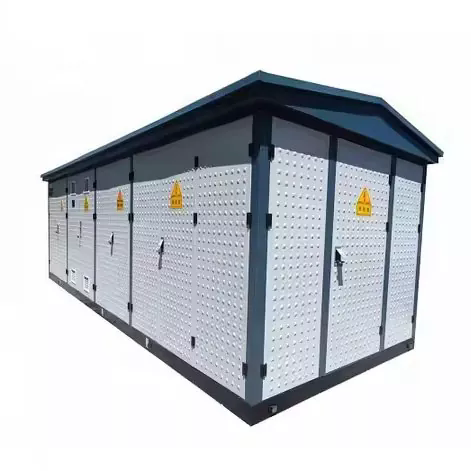

Figure 1 — European Type Box Substation
Ang MV compartment ay tumanggap ng alinman sa Ring Main Unit (RMU) o indibidwal na MV panel depende sa topology ng supply (radial o ring feeder). Dalawang pangunahing teknolohiya ng switchgear ang ginagamit:
| Teknolohiya | Paglalarawan |
|---|---|
| Vacuum Circuit Breaker (VCB) | Pinipigilan ang fault at load currents sa isang vacuum interrupter bottle. Nag-aalok ng mataas na tibay (10,000+ operating cycle), mabilis na fault clearance (<50 ms), at SF₆-free — lalong ginusto sa ilalim ng mga regulasyon sa kapaligiran. |
| SF₆ Gas-Insulated Switchgear (GIS) | Gumagamit ng sulfur hexafluoride gas para sa arc quenching at insulation. Lubhang compact at lubos na maaasahan. Tandaan: Ang SF₆ ay isang makapangyarihang greenhouse gas (GWP ~23,500) at ang paggamit nito ay napapailalim sa paghihigpit sa regulasyon sa kapaligiran sa EU at sa ibang lugar. |
| Ring Main Unit (RMU) | Isang factory-sealed, gas-insulated (SF₆ o vacuum) switching device na pinagsasama ang mga load-break switch at mga protection fuse sa isang compact na metal-enclosed unit. Tamang-tama para sa mga network ng pamamahagi ng ring-feeder. |
Ibinibigay ng MV switchgear ang lahat ng kinakailangang function ng proteksyon: overcurrent (ANSI 51), earth fault (ANSI 51N/67N), at differential protection kung saan tinukoy. Tinitiyak ng pagsunod sa IEC 62271-200 ang arc-fault classification (IAC — Internal Arc Classified) para sa proteksyon ng mga tauhan.
Ang transformer bay ng isang European type substation ay kadalasang tinatanggap ang isang cast resin dry-type transformer (SCB series), bagama't ginagamit din ang mga oil-immersed unit. Ang kagustuhan para sa dry-type sa European type substation ay nakaayon sa mga bentahe sa kaligtasan ng sunog na kritikal para sa urban, komersyal, at panloob na malapit na mga installation. Mga pangunahing katangian:
Ang LV compartment ay naglalaman ng pangunahing LV distribution board na may mga molded case circuit breaker (MCCBs) o open-type air circuit breaker (ACBs) sa mga papalabas na feeder, energy metering, power factor correction capacitor (opsyonal), at mga interface para sa malayuang pagsubaybay at pagsasama ng SCADA. Ang mga sistema ng busbar ay may sukat para sa kasalukuyang na-rate na may naaangkop na rating ng short-circuit withstand ayon sa IEC 61439.
| Parameter | Saklaw ng Pagtutukoy |
|---|---|
| Na-rate na Kapasidad | 100 kVA – 2,500 kVA (karaniwan); hanggang 6,300 kVA espesyal |
| Klase ng Boltahe ng MV | 6 kV, 10 kV, 20 kV, 35 kV |
| LV Output Voltage | 0.4 kV (3P+N), custom na available |
| MV Switching Device | Vacuum CB / SF₆ RMU / Load Break Switch |
| Uri ng Transformer | Dry-type na cast resin (mas gusto) o oil-immersed |
| Rating ng Short-Circuit | 16 kA / 20 kA / 25 kA (1 s) — bawat IEC 62271 |
| Klase ng Proteksyon | pamantayan ng IP33D; IP44 / IP54 na may pinahusay na enclosure |
| Ambient Temperatura | –25 °C hanggang +40 °C na pamantayan; –40 °C arctic na bersyon ay magagamit |
| Altitude | Hanggang sa 1,000 m standard; mga de-rated na bersyon hanggang sa 4,000 m |
| Mga Naaangkop na Pamantayan | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Pagsasama ng Smart Grid | Magagamit ang interface ng komunikasyon ng IEC 61850; SCADA-handa na |
Talahanayan 3 — European Type Box Substation: Indicative Technical Specifications
Ang American Type (tinukoy din bilang Pad-Mounted o Loop-Feed Transformer Substation) ay nakikilala sa pamamagitan ng triangular o linear na panloob na layout nito, kung saan ang MV switching compartment at LV metering/distribution section ay naa-access mula sa harap at mga gilid ayon sa pagkakabanggit, at ang oil-immersed transformer na sumasakop sa gitnang bay. Ang panlabas na enclosure ay karaniwang isang heavy-gauge painted steel cabinet na may tamper-resistant, padlockable na mga pinto, na idinisenyo para sa ground-level na pag-install sa isang concrete pad.

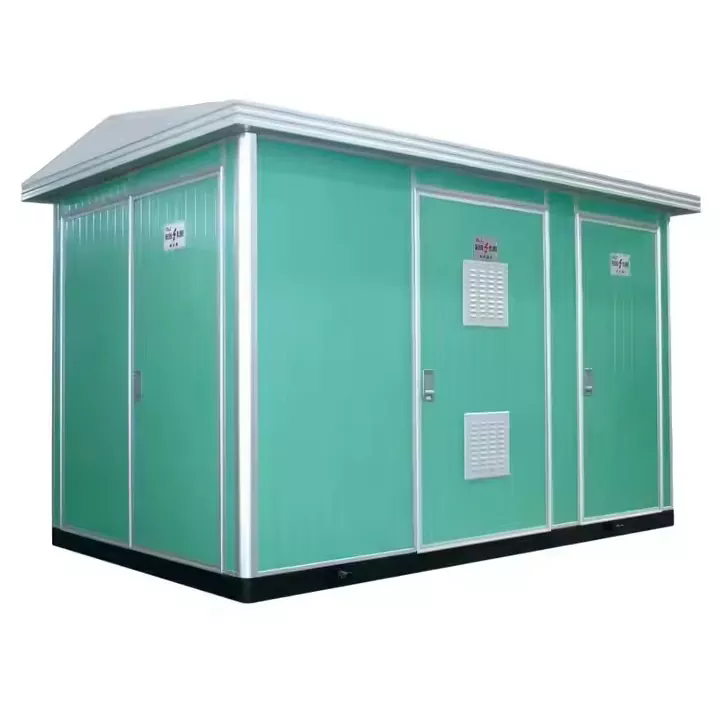

Larawan 2 — American Type Box Substation
Gumagamit ang American type ng mas simple, mas matipid na MV switching configuration kumpara sa European type. Ang karaniwang pag-aayos ay binubuo ng:
Nag-aalok ang configuration na ito ng nakakahimok na kumbinasyon ng pagiging simple, pagiging epektibo sa gastos, at pagiging maaasahan. Ang kawalan ng kumplikadong proteksyon na electronics ay nagpapababa ng pasanin sa pagpapanatili at mga espesyal na kinakailangan sa kasanayan, na ginagawang angkop ito sa mga aplikasyon sa mga lugar na may limitadong teknikal na imprastraktura ng manggagawa.
Ang transformer sa isang American type substation ay palaging isang oil-immersed, sealed (conservator-free) unit. Pinipigilan ng ganap na selyadong disenyo ang pagpasok ng moisture sa langis, na inaalis ang pangunahing sanhi ng pagkasira ng pagkakabukod. Mga pangunahing katangian:
Ang LV section ng isang American type substation ay medyo simple, kadalasang binubuo ng main breaker o fused disconnect, isang energy meter socket, at mga koneksyon para sa mga papalabas na LV feeder. Maaaring isama ang mas sopistikadong LV distribution (multiple outgoing feeder, power factor correction, remote monitoring) ngunit hindi gaanong karaniwan sa mga karaniwang configuration.
| Parameter | Saklaw ng Pagtutukoy |
|---|---|
| Na-rate na Kapasidad | 75 kVA – 2,500 kVA (karaniwan); 3,750 kVA+ na may espesyal na disenyo |
| Klase ng Boltahe ng MV | 5 kV, 15 kV, 25 kV, 35 kV (ANSI Class) |
| LV Output Voltage | 120/240 V (single-phase), 208Y/120 V, 480Y/277 V, o custom |
| MV Switching Device | Bay-O-Net / Current Limiting Fuse + Load Break Switch |
| Uri ng Transformer | Oil-immersed, hermetically sealed (ONAN) |
| Enclosure | Heavy-gauge steel, powder-coated / polyurethane na pintura; lumalaban sa pakikialam |
| Klase ng Proteksyon | Pamantayan ng NEMA 3R (lumalaban sa ulan at yelo); Opsyonal ang NEMA 4X |
| Disenyo ng Deadfront | Oo — mga elbow connector para sa touch-safe na MV cable termination |
| Mga Naaangkop na Pamantayan | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Loop Feed | Standard — dalawang papasok na MV cable positions (loop-feed capable) |
Talahanayan 4 — American Type Box Substation: Indicative Technical Specifications
Bagama't natutupad ng parehong uri ng produkto ang pangunahing layunin ng compact, prefabricated na pamamahagi ng kuryente, ang kanilang mga pilosopiya sa disenyo, kakayahan sa proteksyon, mga profile ng gastos sa lifecycle, at pinakamainam na kapaligiran ng aplikasyon ay malaki ang pagkakaiba. Ang talahanayan sa ibaba ay nagbibigay ng isang structured na paghahambing upang suportahan ang mga desisyon sa pagpili ng teknolohiya.
| Criterion | Uri ng Europa | Uri ng Amerikano |
|---|---|---|
| Proteksyon ng MV | Buong proteksyon ng CB na may relay; mataas na diskriminasyon sa kasalanan | Nakabatay sa piyus; mas simple, limitadong fault zone selectivity |
| Transformer | Mas gusto ang dry-type — ligtas sa sunog, mababang maintenance | Oil-immersed — matatag, matipid, napatunayan |
| Gastos ng Kapital | Mas mataas (15–30% premium kumpara sa American) | Mas mababa — matipid para sa mga proyektong limitado sa badyet |
| Handa na ang Smart Grid | Napakahusay — IEC 61850, SCADA, remote control | Basic — limitadong katutubong katalinuhan; maa-upgrade |
| Kaligtasan sa Sunog | Mahusay (dry-type na transpormer, F1 fire class) | Magandang - selyadong disenyo ng langis; kailangan ang pag-iingat sa sunog |
| Pagpapanatili | Napakababa — ang dry-type ay hindi nangangailangan ng oil servicing | Katamtaman - pana-panahong pagsubaybay sa kondisyon ng langis |
| Pag-install | Bahagyang mas kumplikado; pagkomisyon ng espesyalista | Simple, mabilis — perpekto para sa distributed deployment |
| Overload Tolerance | Mabuti (may sapilitang opsyon sa paglamig ng hangin) | Mahusay - malaking oil thermal mass |
| Pangunahing Pamantayan | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Talahanayan 5 — European vs. American Type Box Substation: Comprehensive Comparison
Wala sa alinmang uri ang nakahihigit sa pangkalahatan. Ang uri ng Europa ay naghahatid ng higit na katalinuhan sa proteksyon, kaligtasan sa sunog, at scalability ng smart-grid sa isang premium na halaga, na ginagawa itong pinakamainam para sa mga urban, komersyal, at regulated na kapaligiran. Ang uri ng Amerikano ay nag-aalok ng natitirang cost-efficiency at pagiging simple ng deployment para sa mga industrial park, suburban grids, at mga proyektong sensitibo sa badyet.
Ang enclosure ay ang unang linya ng depensa para sa panloob na mga de-koryenteng kagamitan at kumakatawan sa isang kritikal na elemento ng pangmatagalang pagiging maaasahan. Ginagamit ng mga substation ng Lugao Power box ang sumusunod na hierarchy ng konstruksiyon depende sa uri ng produkto at detalye ng kapaligiran:
| Uri ng Materyal | Paglalarawan |
|---|---|
| Hot-Dip Galvanized (HDG) Steel | Paggawa ng baseline para sa lahat ng karaniwang unit. Ang zinc coating ay nagbibigay ng mahusay na paglaban sa kaagnasan; angkop para sa pangkalahatang pang-industriya at urban na kapaligiran. Minimum na zinc layer: 85 μm bawat ISO 1461. |
| 304 / 316L Hindi kinakalawang na Asero | Tinukoy para sa coastal, marine, chemical, o high-humidity application. Ang gradong 316L ay nagbibigay ng higit na paglaban sa chloride. Pamantayan para sa mga substation ng proyekto ng hangin sa labas ng pampang. |
| Aluminum Alloy Enclosure | Magaang opsyon para sa mga site na may mga paghihigpit sa timbang o mga hadlang sa logistik sa transportasyon. Ang anodised surface finish ay nagbibigay ng corrosion resistance nang walang pagpipinta. |
| GRP / FRP Composite | Glass-reinforced polymer na opsyon para sa mga application na nangangailangan ng non-magnetic, non-conductive enclosures (hal., MRI suite, sensitive electronic environment). |
Ang proteksyon ng enclosure laban sa mga solidong particle at tubig ay tinukoy ng IP code (IEC 60529). Ang pamantayan at pinahusay na antas ng proteksyon ng Lugao ay:
| IP Class | Antas ng Proteksyon | Karaniwang Aplikasyon |
|---|---|---|
| IP33D | Proteksyon sa alikabok / ulan (15° spray). | Karaniwang panlabas na pag-install, pangkalahatang klima |
| IP44 | Splash-proof mula sa lahat ng direksyon | Mga lugar sa baybayin, mga tropikal na lugar na may mataas na ulan |
| IP54 | Pinoprotektahan ng alikabok + hindi tinatablan ng splash | Maalikabok na pang-industriya na kapaligiran, mga klima sa disyerto |
| NEMA 3R | Ulan at ulan ng ulan (ANSI/NEMA standard) | Uri ng Amerikano para sa mga proyekto ng North America / ANSI |
Talahanayan 6 — Enclosure IP/NEMA Protection Classes na Inaalok ng Lugao Power
Ang epektibong pamamahala ng thermal sa loob ng enclosure ay mahalaga upang maiwasan ang napaaga na pagtanda ng pagkakabukod at matiyak ang operasyon sa loob ng mga limitasyon ng temperatura. Ang mga substation ng Lugao ay gumagamit ng:
Ang pagsunod sa mga naaangkop na internasyonal at pambansang pamantayan ay hindi opsyonal — ito ang pundasyon ng mga pag-apruba ng proyekto, mga kasunduan sa pagkakabit ng utility, saklaw ng insurance, at pangmatagalang proteksyon sa legal na pananagutan. Ang mga produkto ng Lugao Power ay idinisenyo, ginawa, at sinubukan alinsunod sa buong matrix ng mga naaangkop na pamantayan para sa parehong uri ng mga produktong European at American.
| Pamantayan | Katawan | Saklaw |
|---|---|---|
| IEC 62271-202 | IEC | Mga prefabricated na substation na mataas ang boltahe/mababang boltahe — pangunahing pamantayan ng disenyo para sa uri ng Europa. |
| IEC 60076-11 | IEC | Mga dry-type na power transformer — pagganap ng sunog, klase ng klima/kapaligiran, pagkakabukod. |
| IEC 62271-1 / -100 / -200 | IEC | Mga karaniwang pagtutukoy para sa AC switchgear; AC circuit breaker; AC metal-enclosed switchgear. |
| IEC 61439-1 / -2 | IEC | Low-voltage switchgear at controlgear assemblies — Disenyo at pagsubok ng LV distribution board. |
| ANSI/IEEE C57.12.26 | IEEE | Mga kinakailangan para sa pad-mounted oil-immersed, single-phase distribution transformer — American type. |
| ANSI/IEEE C57.12.28 | IEEE | Integridad ng enclosure ng kagamitan na naka-mount sa pad — ANSI mekanikal na pagganap at seguridad. |
| GB/T 17467 | SAC | Chinese National Standard para sa high-voltage/low-voltage prefabricated substations (katumbas ng IEC 62271-202). |
| CE (LVD + EMC) | EU | Mandatory para sa mga produktong inilagay sa merkado ng EU / EEA. Nagpapakita ng pagsunod sa Low Voltage Directive at EMC Directive. |
| CCC (3C) | CNCA | China Compulsory Certification — kinakailangan para sa mga regulated electrical products na ibinebenta sa Chinese domestic market. |
Talahanayan 7 — Standards Compliance Matrix: Lugao Power Box Substations
Kapag kumukuha ng mga internasyonal na proyekto, palaging tukuyin ang mga naaangkop na pamantayan sa mga dokumento ng RFQ at nangangailangan ng nabe-verify na uri ng mga sertipiko ng pagsubok mula sa isang akreditadong laboratoryo ng third-party (hal., KEMA, TÜV, SGS, CESI). Pinapanatili ng Lugao Power ang kasalukuyang uri ng mga ulat sa pagsubok at dokumentasyon ng sertipikasyon para sa lahat ng karaniwang linya ng produkto at nagbibigay ng mga kopya bilang bahagi ng karaniwang pakete ng dokumentasyon ng paghahatid.
Ang mga box-type na transpormer substation ay naka-deploy sa isang kapansin-pansing magkakaibang hanay ng mga aplikasyon. Ang mga sumusunod na seksyon ay nagpo-profile sa mga pangunahing segment ng aplikasyon, na may partikular na gabay sa pagpili ng uri ng produkto, mga pangunahing kinakailangan sa engineering, at mga kaugnay na kakayahan ng Lugao para sa bawat isa.
Gumagamit ang mga munisipal na utility at mga kumpanya ng pamamahagi sa lunsod ng mga box substation upang maihatid ang huling 10–35 kV hanggang 0.4 kV na pagbabago sa loob ng mga kapaligiran ng lungsod kung saan kakaunti ang espasyo at mahigpit ang aesthetic, ingay, at mga kinakailangan sa kaligtasan. Kasama sa mga karaniwang senaryo sa pag-deploy ang mga silid sa ilalim ng lupa, mga posisyon sa kiosk sa itaas ng lupa, at sa loob ng mga multi-level na paradahan ng sasakyan o mga basement ng gusali.
Ang mga pang-industriya na parke at malalaking kampus sa pagmamanupaktura ay nangangailangan ng maaasahan, mabilis na na-deploy na imprastraktura ng pamamahagi ng kuryente na may kakayahang maghatid ng magkakaibang mga karga - mga motor drive, process heating, compressed air, HVAC - na may mataas na load factor at hinihingi ang mga kinakailangan sa kalidad ng kuryente.
Ang mga proyekto ng solar PV at wind energy na may sukat sa utility ay nangangailangan ng malaking bilang ng mga step-up na substation (karaniwang 0.69 kV inverter output sa 10/35 kV collector network). Ang ekonomiya at iskedyul ng mga proyektong ito ay lubhang sensitibo sa gastos ng kagamitan at timeline ng pag-install — parehong mga lugar kung saan ang mga box substation ay nag-aalok ng mga mapagpasyang bentahe sa kumbensyonal na pagtatayo ng substation.
Pangunahing pag-unlad ng imprastraktura — mga paliparan, daungan, sistema ng metro/rail, stadium, data center, at water treatment plant — ay nangangailangan ng maaasahang pangunahing pamamahagi ng kuryente na may mahusay na tinukoy na kakayahang magamit at mga kinakailangan sa pagpapanatili. Ang mga box substation ay nagsisilbing pangunahing distribution point at pangalawang substation sa loob ng site distribution network.
Ang mga proyekto sa pagtatayo, mga operasyon sa pagbawi ng sakuna, malalaking kaganapan, at pag-deploy ng militar ay lahat ay nangangailangan ng portable, mabilis na ma-deploy na imprastraktura ng pamamahagi ng kuryente. Ang mga skid-mounted o trailer-mounted box substation ay nagbibigay ng ganap na kakayahan sa pamamahagi na may kaunting paghahanda sa lugar.
| Hakbang | Aktibidad | Mga Pangunahing Tanong at Pagsasaalang-alang |
|---|---|---|
| 1 | Tukuyin ang Pag-load at Kapasidad | Kabuuang load (kVA), demand factor, load growth projection sa loob ng 15–20 taon? Sukat para sa 70–80% na paglo-load sa pinakamataas na inaasahang demand. |
| 2 | Tukuyin ang Mga Antas ng Boltahe | Magagamit na boltahe ng supply ng MV? Kinakailangan ang boltahe ng pamamahagi ng LV? Kailangan ba ang regulasyon ng boltahe (OLTC) para sa katatagan ng pagkarga? |
| 3 | Suriin ang Site at Kapaligiran | Panloob o panlabas? Saklaw ng temperatura sa paligid, altitude, halumigmig, antas ng polusyon (asin, alikabok, kemikal)? Mga hadlang sa espasyo? |
| 4 | Piliin ang Uri ng Produkto | Priyoridad sa kaligtasan ng sunog → European (dry-type). Limitasyon sa badyet / simpleng proteksyon → Amerikano. Smart grid / automation → European. |
| 5 | Tukuyin ang mga Pamantayan | Tukuyin ang mga mandatoryong pamantayan para sa hurisdiksyon ng proyekto. Tukuyin ang mga kinakailangang marka ng sertipikasyon (IEC, ANSI, CE, CCC, atbp.) sa RFQ. |
| 6 | Suriin ang TCO | Paghambingin ang kabuuang halaga ng pagmamay-ari: capital cost + capitalized no-load losses + capitalized load losses + maintenance cost over service life. |
Talahanayan 8 — Framework ng Pagpili ng Substation ng Six-Step Box
| Piliin ang EUROPEAN TYPE kung… | Piliin ang AMERICAN TYPE kung… |
|---|---|
| –Ang pag-install ay panloob, urban, o malapit sa mga inookupahang gusali –Ang mga code sa kaligtasan ng sunog ay nagbabawal sa mga kagamitan na puno ng langis –Smart grid / SCADA integration ay kinakailangan –Ang diskriminasyon sa mataas na proteksyon ay tinukoy –Priyoridad ang kaunting maintenance –Ang site ay napapailalim sa mataas na kahalumigmigan o kinakaing unti-unti na kapaligiran –IEC project jurisdiction (Europe, China, Middle East, Africa) |
–Nalilimitahan ang badyet ng proyekto –Ang mabilis na pag-deploy ay kritikal –Ang application ay pang-industriya, suburban, o rural na panlabas –Mahalaga ang pagpapaubaya sa labis na karga –Simpleng operasyon ng mga general-trade technician –Ang loop-feed MV network topology ay ginagamit –ANSI/IEEE project jurisdiction (Americs, parts of Asia) |
Talahanayan 9 — Gabay sa Mabilis na Pagpili: Uri ng European vs. American
Kapag nag-isyu ng Request for Quotation (RFQ) sa Lugao Power o anumang box substation supplier, ang sumusunod na teknikal na data ay dapat ibigay o hilingin:
Lugao Power Co., Ltd.ay isang espesyalistang manufacturer na nakabase sa China ng mga power transformer at box-type na transformer substation, na eksklusibong nakatuon sa disenyo, engineering, at supply ng mga electrical distribution equipment para sa domestic at international na mga merkado. Binibigyang-daan ng solong pagtutok ng produkto ng kumpanya ang lalim ng teknikal na kakayahan at pagkakapare-pareho ng kalidad ng pagmamanupaktura na hindi maaaring gayahin ng mga pangkalahatang supplier ng mga kagamitang elektrikal.
Gumagana ang Lugao bilang parehong OEM partner para sa mga internasyonal na tatak ng kuryente at direktang wholesale na supplier sa mga EPC contractor, utility, at industrial developer sa buong mundo. Inaalis ng direktang supply ng pabrika ang mga margin ng distributor at tinitiyak ang pare-parehong kalidad, direktang pag-access sa engineering, at maaasahang pagganap ng paghahatid para sa mga customer.

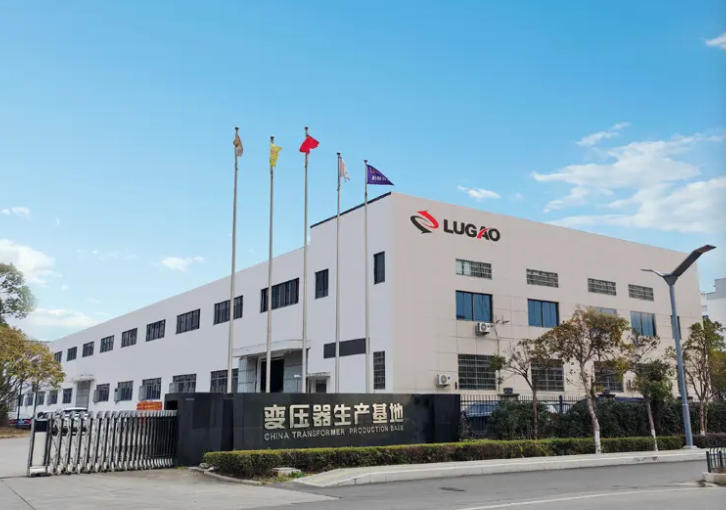

Larawan 3 — Lugao Power Co., Ltd. Pasilidad sa Paggawa
| produkto | Available ang mga variant | Saklaw ng Kapasidad |
|---|---|---|
| European Type Box Substation | VCB / SF₆ RMU / LBS + Dry-type o Oil transformer | 100 kVA – 6,300 kVA |
| American Type Box Substation | Fuse+LBS, loop-feed, pad-mount, oil-immersed transformer | 75 kVA – 3,750 kVA+ |
| Dry-Type Distribution Transformer | SCB series, cast resin, F1 fire class | 30 kVA – 10,000 kVA |
| Oil-Immersed Transformer | S11/S13/S15 series, ONAN/ONAF/OFAF | 30 kVA – 50,000 kVA |
| Mga Custom / OEM Substation | Buong serbisyo sa engineering, mga custom na sukat at rating | Bawat detalye ng proyekto |
Talahanayan 10 — Pangkalahatang-ideya ng Portfolio ng Produkto ng Lugao Power
| Advantage | Paglalarawan |
|---|---|
| Espesyal na Pokus | Ang bawat mapagkukunan ng engineering, pasilidad ng pagsubok, at proseso ng pagmamanupaktura sa Lugao ay nakatuon sa mga produkto ng transformer at substation. Walang pagbabanto ng kadalubhasaan sa mga hindi nauugnay na linya ng produkto. |
| Multi-Standard Compliance | Mga produktong na-certify sa IEC, ANSI/IEEE, GB, CE, at CCC — pinapagana ang pag-deploy sa halos anumang hurisdiksyon ng proyekto sa buong mundo nang walang muling pag-engineering. |
| Custom na Engineering | Ang in-house na koponan ng disenyo ay nagbibigay ng kumpletong pag-customize: mga hindi karaniwang boltahe, hindi pangkaraniwang kapasidad, mga espesyal na materyales sa enclosure, matinding disenyo ng klima, at pagsasama ng matalinong grid. |
| Direktang Pagpepresyo ng Pabrika | Ang pag-aalis ng mga margin ng distributor ay naghahatid ng 15–25% structural cost advantage kumpara sa mga katumbas na produkto na binili sa pamamagitan ng mga distribution network. |
| Napatunayang Pagiging Maaasahan | Ang mga produkto ay ininhinyero at na-validate para sa operasyon sa ilalim ng tuluy-tuloy na full load, mataas na kahalumigmigan, mataas na temperatura, asin-fog, at mga kondisyon ng alikabok sa disyerto. |
| OEM Partnership | Buong kakayahan ng OEM kabilang ang custom na nameplate, dokumentasyon, at packaging para sa mga customer ng internasyonal na brand na nangangailangan ng supply ng white-label. |
Ini-export ng Lugao Power ang mga box substation at power transformer sa mga proyekto sa buong Asia-Pacific, Middle East, Africa, Europe, at Americas. Ang multi-standard na portfolio ng pagsunod at karanasan ng kumpanya sa mga internasyonal na logistik, dokumentasyon ng customs, at mga kinakailangan sa pag-apruba ng lokal na utility ay ginagawa itong maaasahang kasosyo para sa supply ng proyektong cross-border.
Ang mga operasyon ng pagmamanupaktura at engineering ng Lugao Power ay pinamamahalaan ng isang Quality Management System (QMS) na nakahanay sa mga prinsipyo ng ISO 9001, na sumasaklaw sa buong lifecycle ng produkto mula sa pagkuha ng materyal sa pamamagitan ng paghahatid at suporta pagkatapos ng pagbebenta. Kasama sa QMS ang mga dokumentadong pamamaraan ng kontrol para sa lahat ng kritikal na proseso ng pagmamanupaktura, kwalipikasyon ng supplier, in-process na inspeksyon, pamamahala sa hindi pagsunod, at na-calibrate na pagpapanatili ng kagamitan sa pagsubok.
Ang bawat substation ng Lugao box ay sumasailalim sa isang komprehensibong regular na programa ng pagsubok bago ang paghahatid, kabilang ang:
| Pagsubok | Pamantayan / Pamantayan sa Pagtanggap |
|---|---|
| MV Dielectric (AC Withstand) | IEC 62271-1 / ANSI C37: Inilapat sa na-rate na antas ng pagkakabukod sa loob ng 1 minuto — walang flashover |
| LV Power Frequency Withstand | IEC 61439-1: Inilapat sa bawat na-rate na antas ng pagkakabukod — walang flashover |
| Transformer Routine Tests | IEC 60076-1: Winding resistance, ratio ng boltahe, short-circuit impedance, pagkawala ng load, pagkawala ng load |
| Paglaban sa pagkakabukod | Bawat IEC 60076 / IEC 62271 — sinusukat ang paglaban sa 2,500 V DC; kumpara sa factory baseline |
| Proteksyon Relay Functional Test | Lahat ng mga function ng proteksyon nasubok laban sa mga setting ng koordinasyon ng relay; na-verify ang oras ng biyahe |
| Interlocking Function Test | Na-verify ang lahat ng mekanikal at elektrikal na interlock upang maiwasan ang mga maling pagkakasunud-sunod ng paglipat |
| Visual at Dimensional na Inspeksyon | Lahat ng bahagi, label, cable marking, at koneksyon ay na-verify laban sa naaprubahang pagguhit |
| Oil Sample (oil-immersed units) | IEC 60296: Dielectric strength, moisture content, at acidity na nasubok at na-certify |
Talahanayan 11 — Routine Test Program para sa Lugao Box Substations
Para sa makabuluhang mga order o sa kahilingan ng customer, inaayos ng Lugao Power ang nakasaksi ng Factory Acceptance Testing (FAT) sa pasilidad nito. Sa panahon ng FAT, maaaring masaksihan ng mga inhinyero ng kostumer o hinirang na ahente ng inspeksyon ang lahat ng nakagawiang pagsusuri sa elektrisidad, pagsusuri ng materyal at mga sertipiko ng bahagi, i-verify ang pagkakatugma ng dimensyon, suriin ang dokumentasyon ng kalidad, at kumpirmahin ang katumpakan ng nameplate bago pahintulutan ang pagpapadala. Ang buong FAT test report na may test data, calibration records, at inspector sign-off ay ibinibigay bilang bahagi ng delivery documentation package.
