Ang puting papel na ito ay nagpapakita ng komprehensibong pagsusuri ng pandaigdigang industriya ng transpormer ng kuryente, na may nakatutok na pagsusuri sa dalawang nangingibabaw na kategorya ng teknolohiya: dry-type at oil-immersed na mga transformer. Sinasaliksik nito ang mga prinsipyo sa engineering, segmentasyon ng aplikasyon, mga internasyonal na balangkas ng regulasyon, ekonomiya ng lifecycle, at umuusbong na dinamika ng merkado. Itinatampok din ng dokumento kung paano tinutugunan ng Lugao Power Co., Ltd., isang dalubhasang manufacturer na nakabase sa China, ang mga kontemporaryong kinakailangan sa merkado sa pamamagitan ng kahusayan sa engineering, mahigpit na mga sistema ng kalidad, at mabilis na mga kakayahan sa pagpapasadya.
Ang mga power transformer ay ang pundasyong imprastraktura ng mga modernong electrical grid. Habang tumataas ang pandaigdigang pangangailangan sa kuryente, dala ng urbanisasyon, pagpapalawak ng industriya, at pagsasama-sama ng mga pinagmumulan ng nababagong enerhiya, ang pangangailangan para sa advanced, maaasahan, at mahusay na teknolohiya ng transformer ay nagiging mas kritikal. Ang papel na ito ay inilaan para sa mga inhinyero, mga espesyalista sa pagkuha, mga developer ng proyekto, namumuhunan sa imprastraktura, at mga gumagawa ng patakaran sa enerhiya.
1.1 Kahulugan at Pangunahing Pag-andar
A power transpormeray isang electromagnetic device na naglilipat ng elektrikal na enerhiya sa pagitan ng dalawa o higit pang mga circuit sa pamamagitan ng prinsipyo ng electromagnetic induction. Ang pangunahing layunin nito ay ang pag-convert ng kuryente mula sa isang antas ng boltahe patungo sa isa pa — alinman sa pagpapataas ng boltahe para sa malayuang high-voltage na transmisyon o pagbaba ng boltahe para sa ligtas na pamamahagi sa mga pang-industriya, komersyal, at tirahan na mga mamimili.
Hindi tulad ng mga generator o motor, ang mga transformer ay hindi naglalaman ng mga gumagalaw na bahagi sa kanilang pangunahing pag-andar, na ginagawa itong likas na maaasahan, pangmatagalan, at mababang pagpapanatili ng mga aparato. Ang pangunahing equation na namamahala sa pagpapatakbo ng transpormer ay:
V1 / V2 = N1 / N2 = I2 / I1
Kung saan ang V ay kumakatawan sa boltahe, ang N ay kumakatawan sa bilang ng mga pagliko sa pangunahin (1) at pangalawang (2) coils, at ako ay kumakatawan sa kasalukuyang. Ang eleganteng relasyon na ito ay nagbibigay-daan sa tumpak na engineering ng mga ratio ng pagbabago ng boltahe sa isang malawak na hanay ng mga rating ng kuryente.
1.2 Konteksto ng Kasaysayan
Ang pag-imbento ng praktikal na transpormer noong 1880s nina William Stanley, Nikola Tesla, at iba pa ay naging instrumento sa pagpapagana ng mga alternating current (AC) na sistema ng kuryente. Ang unang komersyal na three-phase power transformer ay na-deploy noong 1890s, na nagbubukas ng posibilidad na magpadala ng kuryente sa malalayong distansya sa mataas na boltahe at mababang kasalukuyang — kapansin-pansing binabawasan ang resistive losses. Simula noon, ang teknolohiya ng transpormer ay umunlad sa pamamagitan ng mga pagsulong ng materyal na agham, mga pagpapahusay sa pagkakabukod, pagsubaybay sa digital, at pag-optimize ng kahusayan sa enerhiya.
1.3 Tungkulin sa Makabagong Power Infrastructure
Ngayon, ang mga power transformer ang bumubuo sa backbone ng bawat sistema ng paghahatid ng kuryente. Mula sa napakalaking generator step-up transformer (GSU) sa mga power plant hanggang sa distribution transformer na nagsisilbi sa mga residential neighborhood, ang mga transformer ay matatagpuan sa bawat node ng electrical grid. Ang mga utility substation ay karaniwang naglalaman ng maraming malalaking power transformer na humahawak ng sampu o daan-daang megavolt-amperes (MVA) na kapasidad.
Ang mga pasilidad na pang-industriya, mga komersyal na complex, mga sentro ng data, mga sistema ng transit, mga platform sa malayo sa pampang, at mga planta ng nababagong enerhiya ay lahat ay nakasalalay sa maaasahang mga solusyon sa transformer. Ang pagpili ng uri ng transformer, kapasidad, paraan ng pagpapalamig, klase ng insulation, at mga accessories ay isang teknikal na desisyon na direktang nakakaapekto sa pagiging maaasahan ng grid, kaligtasan, kahusayan sa enerhiya, at pangmatagalang gastos sa pagpapatakbo.
2.1 Sukat ng Market at Trajectory ng Paglago
Ang pandaigdigang power transformer market ay nagpakita ng pare-parehong paglago sa nakalipas na dekada at patuloy na lumalawak. Hinihimok ng pagtanda ng pagpapalit ng imprastraktura ng grid, mabilis na elektripikasyon sa mga umuusbong na ekonomiya, renewable energy integration, at smart grid modernization, kinakatawan ng merkado ang isa sa pinakamadiskarteng makabuluhang bahagi ng industriya ng mga kagamitang elektrikal.
Kabilang sa mga pangunahing sukatan ng merkado ang isang tambalang taunang rate ng paglago (CAGR) na humigit-kumulang 5.5–7% hanggang 2030, kung saan kinakatawan ng Asia-Pacific ang pinakamalaking rehiyonal na merkado, na nagkakahalaga ng higit sa 45% ng pandaigdigang pangangailangan. Ang Tsina ay nananatiling nag-iisang pinakamalaking pambansang merkado, kapwa bilang producer at consumer ng mga power transformer.
2.2 Mga Pangunahing Nagmamaneho sa Market
2.3 Rehiyonal na Market Dynamics
| Rehiyon | Bahagi ng Market | Driver ng Paglago | Pangunahing Trend |
| Asia-Pacific | ~45% | Urbanisasyon | Smart grid |
| Hilagang Amerika | ~20% | Modernisasyon ng grid | Pagpapalit |
| Europa | ~18% | Paglipat ng enerhiya | Hangin sa malayo sa pampang |
| Middle East at Africa | ~10% | Elektripikasyon | Mga unit na may mataas na temperatura |
| Latin America | ~7% | Pamumuhunan sa utility | Pagmimina |
2.4 Competitive Landscape
Ang pandaigdigang power transformer market ay pinaglilingkuran ng isang kumbinasyon ng malalaking kumpanyang multinasyunal at mga dalubhasang tagagawa ng rehiyon. Kabilang sa mga pangunahing manlalaro sa internasyonal ang ABB (ngayon ay Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric, at Eaton. Gayunpaman, ang mga manufacturer na nakabase sa China gaya ng TBEA, China XD Group, CRRC, at mga espesyal na kumpanya tulad ngLugaoPower Co., Ltd.ay nakakuha ng makabuluhang pang-internasyonal na bahagi ng merkado sa pamamagitan ng mapagkumpitensyang pagpepresyo, mabilis na paghahatid, at pagpapabuti ng mga pamantayan ng kalidad.
Ang mga manufacturer na nakabase sa China ay nagbibigay na ngayon ng malaking bahagi ng pandaigdigang pangangailangan ng transformer, partikular sa buong Southeast Asia, Middle East, Africa, at Latin America. Ang mga tagagawa ng China ay lalong nakakatugon sa mga internasyonal na sertipikasyon kabilang ang mga pamantayan ng IEC, CE, at ANSI/IEEE, na nagbibigay-daan sa mas malawak na pandaigdigang pag-access sa merkado.
3.1 Magnetic Core na Disenyo

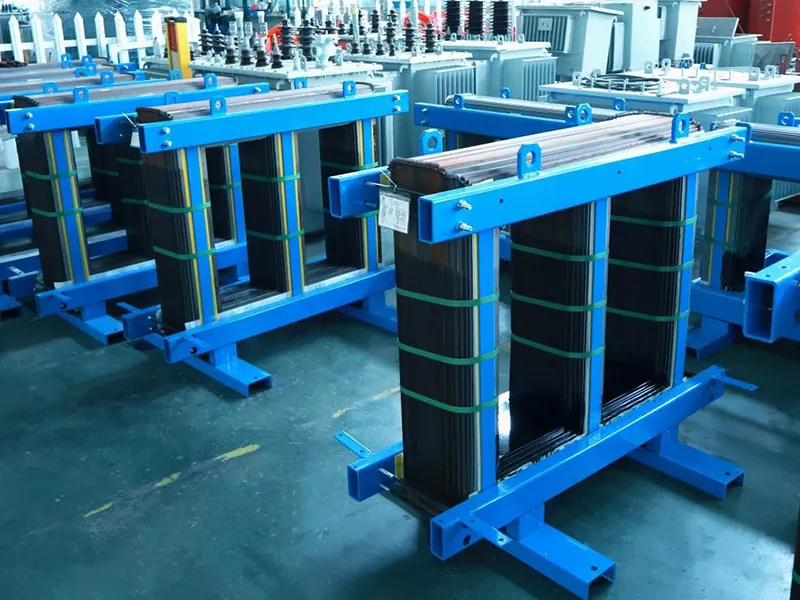

Ang magnetic core ay ang sentral na elemento ng anumang power transpormer. Nagbibigay ito ng low-reluctance path para sa magnetic flux na nag-uugnay sa pangunahin at pangalawang paikot-ikot. Ang pangunahing disenyo ay direktang nakakaapekto sa pagkawala ng pagkarga (mga pagkawala ng bakal), kasalukuyang paggulo, ingay ng tunog, at katatagan ng makina.
Ang mga modernong transformer core ay ginawa mula sa cold-rolled grain-oriented silicon steel (CRGO) laminations, na tumpak na pinutol at nakasalansan upang mabawasan ang mga pagkalugi ng eddy current. Ang mga advanced na disenyo ay maaaring gumamit ng amorphous steel alloys, na nagpapakita ng makabuluhang mas mababang hysteresis at eddy current losses, partikular na kapaki-pakinabang sa mga transformer ng pamamahagi kung saan ang mga pagkawala ng walang load ay patuloy na nag-iipon sa mga dekada ng operasyon.
3.2 Winding Design at Insulation System
Ang mga windings ay itinayo mula sa oxygen-free copper o aluminum conductors, na nabuo sa mga coils na tiyak na nasugatan upang makamit ang kinakailangang turns ratio, current density, at impedance. Ang mga high-voltage windings ay karaniwang gumagamit ng layer winding o disc winding configurations, habang ang low-voltage windings ay kadalasang gumagamit ng foil o helical constructions.
Ang mga sistema ng pagkakabukod ay nag-iiba ayon sa uri ng transpormer. Umaasa ang oil-immersed na mga transformer sa oil-impregnated na papel (kraft paper o thermally upgraded na papel) bilang pangunahing solidong insulation, na kinukumpleto ng mga hadlang sa pressboard, at mineral na langis bilang parehong coolant at dielectric. Ang mga dry-type na transformer ay gumagamit ng cast resin (epoxy) o open-wound glass-fiber-reinforced insulation system, na nagbibigay ng mahusay na pagtutol sa moisture, alikabok, at kontaminasyon nang walang likidong dielectrics.
3.3 Paglamig at Pamamahala ng Thermal
Ang thermal management ay isa sa pinakamahalagang aspeto ng disenyo ng transpormer. Ang sobrang temperatura ay nagpapabilis sa pagtanda ng pagkakabukod, nagpapataas ng mga pagkalugi, at sa huli ay binabawasan ang buhay ng transpormer. Ang mga transformer ay inuri ayon sa kanilang paraan ng paglamig gamit ang karaniwang mga pagtatalaga ng ONAN/ONAF/OFAF para sa uri ng langis at mga pagtatalaga ng AN/AF para sa mga dry-type na unit.
| Cooling Code | Paglalarawan |
| ONAN | Langis Natural Air Natural |
| ONAF | Oil Natural Air Forced |
| OFAF | Oil Forced Air Forced |
| AN | Air Natural |
| AF | Air Forced |
3.4 Kakayahang Makatiis ng Short-Circuit
Ang mga power transformer ay dapat makaligtas sa napakalaking electromagnetic na pwersa na nabuo sa panahon ng mga short-circuit na kaganapan sa konektadong electrical network. Ang mga inaasahang short-circuit na alon ay maaaring umabot ng 20–25 beses ang rate ng kasalukuyang, na gumagawa ng mga puwersang proporsyonal sa parisukat ng kasalukuyang. Ang matatag na mekanikal na disenyo — kabilang ang mga braced windings, mahigpit na winding geometry control, at structural frame engineering — ay mahalaga upang matiyak ang kakayahang makayanan.
Ang pagsusuri sa short-circuit ayon sa mga pamantayan ng IEC 60076-5 o IEEE C57.12 ay nagpapatunay sa integridad ng mekanikal at thermal ng transformer sa ilalim ng mga kundisyon ng fault. Ang pagsubok na ito ay kumakatawan sa isa sa mga pinaka-hinihingi na kinakailangan sa kwalipikasyon sa industriya ng kagamitan sa kuryente.

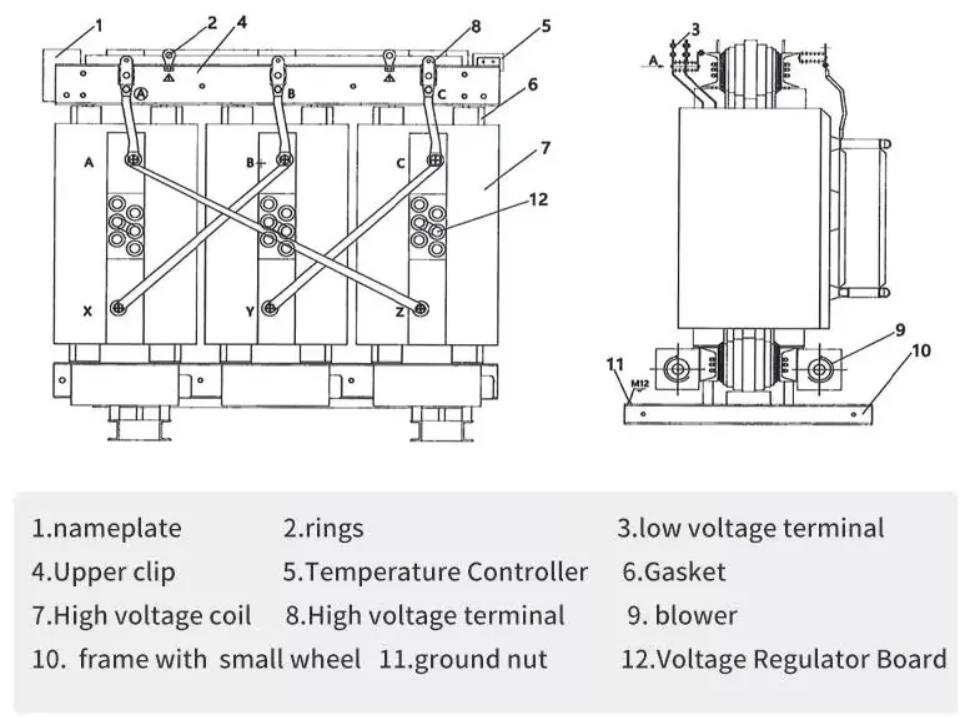

Gumagamit ang mga dry-type na transformer ng hangin at solidong insulation material — pangunahin ang epoxy resin o glass-fiber-reinforced system — sa halip na mga likidong dielectric. Ang mga paikot-ikot ay maaaring inihagis sa epoxy resin (cast resin dry-type, o CRT) o sugat na may glass-fiber-wrapped conductors at vacuum-pressure impregnated (VPI) na may resin o varnish. Ang mga transformer na dry-type ng cast resin, ang pinakakaraniwang modernong variant, ay ganap na naka-encapsulate sa mga windings sa pinaghalong epoxy resin at mineral filler, kadalasan sa ilalim ng mga kondisyon ng vacuum casting upang maalis ang mga void. Ang resulta ay isang matatag, selyadong, self-extinguishing insulation system na hindi nangangailangan ng likidong coolant at likas na lumalaban sa sunog.
Ang mga dry-type na transformer ay ang gustong pagpipilian kung saan man ang kalapitan sa mga tao o mga sensitibong istruktura ay ginagawang priyoridad ang walang langis na operasyon. Kabilang sa mga pangunahing sektor ng aplikasyon ang mga substation sa lunsod sa loob ng mga gusaling pangkomersyo at opisina, mga ospital at pasilidad sa pangangalagang pangkalusugan, mga hotel at hospitality complex, mga istasyon ng tren at mga sistema ng metro, mga planta ng pagmamanupaktura na may mga kinakailangan sa malinis na silid, mga sentro ng data at pasilidad ng telekomunikasyon, mga istasyon ng renewable energy converter, at mga sistema ng kuryente ng sasakyang pandagat.
Pangunahing Detalye: Lugao Dry-Type Transformer
Gumagawa ang Lugao Power Co., Ltd. ng mga dry-type na transformer sa mga configuration ng cast resin (CRT) at vacuum pressure impregnated (VPI). Ang mga karaniwang rating ay sumasaklaw sa 25 kVA hanggang 16,000 kVA, na may mga pangunahing boltahe hanggang 35 kV. Sumusunod ang mga produkto sa mga pamantayan ng IEC 60076-11, GB/T 10228, CE, at CCC. Available ang mga custom na enclosure class, tap changer, temperature monitoring system, at forced-air cooling upgrade.

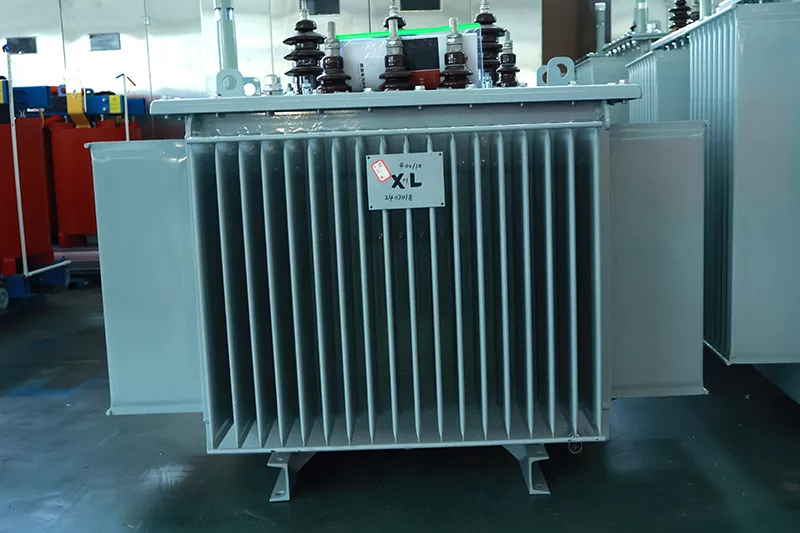

Gumagamit ang mga oil-immersed power transformer ng mineral na transpormer na langis (o mga alternatibong dielectric fluid tulad ng mga synthetic ester o natural na ester oil) bilang parehong pangunahing insulation medium at pangunahing cooling agent. The transformer active part — comprising the core and windings — is fully submerged in this dielectric fluid within a sealed steel tank. Ang init na nalilikha ng mga pagkalugi sa core at windings ay dinadala sa langis at pagkatapos ay mawala sa nakapalibot na hangin sa pamamagitan ng radiator banks, corrugated tank wall, o cooling tubes.
Ang kumbinasyon ng napaka-epektibong paglipat ng init mula sa langis at ang superior dielectric at insulating properties ng mineral oil ay nagbibigay-daan sa mga oil-immersed transformer na makamit ang napakataas na densidad ng kuryente, na ginagawa itong teknolohiyang pinili para sa mga application na may mataas na kapasidad at panlabas na pag-install sa mga klase ng boltahe mula sa pamamahagi (11–33 kV) hanggang sa sobrang mataas na boltahe (750 kV pataas).
Growing environmental awareness has spurred interest in biodegradable and fire-resistant dielectric fluids for oil-immersed transformers. Ang mga natural na likidong ester na nagmula sa mga langis ng gulay ay nag-aalok ng biodegradability na lampas sa 95% at mas mataas na mga fire point (sa itaas 300°C kumpara sa humigit-kumulang 145°C para sa mineral na langis). Synthetic ester fluids offer similar advantages with broader temperature range performance. These fluids are increasingly specified for transformers near ecologically sensitive locations, inside buildings, or in high fire-risk zones.
Mga transformer na nahuhulog sa langisnangingibabaw ang mga panlabas na utility substation, high-voltage interconnection point, industrial power feed, mining operations, oil and gas facility, hydroelectric at thermal power station, renewable energy collector station, at high-voltage direct current (HVDC) converter station. Ang kanilang kumbinasyon ng mataas na kahusayan, kakayahang mag-overload, at mapagkumpitensyang gastos sa malalaking rating ay ginagawa silang pandaigdigang pamantayan para sa utility-scale na imprastraktura ng kuryente.
Pangunahing Detalye: Lugao Oil-Immersed Transformer
Gumagawa ang Lugao Power Co., Ltd. ng mga transformer na nakalubog sa langis mula 10 kVA hanggang 50 MVA na may mga pangunahing boltahe mula 3.3 kV hanggang 110 kV. Kasama sa mga produkto ang mga unit ng standard na kahusayan ng serye ng S11 at S13, pati na rin ang mga low-loss na amorphous core na variant. Ang lahat ng unit ay nakakatugon sa IEC 60076, GB 1094, at mga internasyonal na pamantayan na tinukoy ng customer. Kasama sa mga opsyon ang OLTC, DETC, pagsasama ng protection relay, relay ng gas, mga monitor ng temperatura, at mga custom na configuration ng tangke.
| Parameter | Dry-Type (CRT) | Nakalubog sa Langis | Salik ng Desisyon |
| Pinakamataas na Boltahe | Hanggang 36 kV | Hanggang 1100 kV | Mataas na boltahe: Panalo ang langis |
| Pinakamataas na Rating | Hanggang ~20 MVA | Hanggang 1,500 MVA | Malaking kapasidad: Panalo ang langis |
| Kaligtasan sa Sunog | Mahusay (F1/F0) | Nangangailangan ng pagpigil | Panloob: Panalo si Dry |
| Pagpapanatili | Napakababa | Katamtaman (mga pagsusuri sa langis) | Dali: Panalo si Dry |
| Gastos sa bawat MVA | Mas mataas | Ibaba | Badyet: Panalo ang langis |
| Panganib sa Kapaligiran | wala | Potensyal na pagbuhos ng langis | Eco: Panalo si Dry |
| Antas ng Ingay | 55–70 dB(A) | 45–60 dB(A) | Mga tahimik na lugar: Panalo ang langis |
| Labis na Kapasidad | Limitado | Magaling | Mga taluktok: Panalo ang langis |
| Paglaban sa kahalumigmigan | Mahusay (sealed) | Mabuti (sealed tank) | Halumigmig: Dry panalo |
| Bilis ng Pag-install | Mabilis (walang oil fill) | Mas mabagal (pagpuno ng langis) | Bilis: Dry panalo |
Tinutukoy ng mga pamantayan ng transformer ang pinakamababang pagganap, kaligtasan, at mga kinakailangan sa pagsubok na dapat matugunan ng mga produkto upang maituring na angkop para sa mga aplikasyon ng kuryente. Ang pagsunod sa mga kinikilalang internasyonal na pamantayan ay isang kinakailangan para sa pag-apruba ng proyekto, koneksyon sa grid, pagpopondo, at pag-export sa mga regulated na merkado. Nagbibigay din ito sa mga mamimili ng katiyakan ng pare-parehong kalidad at pagiging tugma sa downstream na kagamitan.
Beyond design standard compliance, transformers destined for specific markets require product certification from recognized bodies. Ang pagmamarka ng CE ay ipinag-uutos para sa mga kagamitan na pumapasok sa European Economic Area, na nagpapakita ng pagsunod sa Low Voltage Directive at Electromagnetic Compatibility Directive. CCC (China Compulsory Certification) is required for equipment sold within China. Ang pagsubok ng third-party ng KEMA, TUV, UL, o CSA Labs ay maaaring kailanganin ng mga partikular na detalye ng proyekto o ng mga end customer na may mataas na mga kinakailangan sa pagtiyak.
Katayuan ng Pagsunod sa Lugao
Ang Lugao Power Co., Ltd. ay nagdidisenyo at gumagawa ng lahat ng produkto bilang pagsunod sa IEC 60076 series, GB 1094, GB/T 10228, ANSI/IEEE C57, at British Standards. Ang mga produkto ay nagtataglay ng mga sertipikasyon ng CE at CCC. Ang pamamahala sa kalidad ng pabrika ay na-certify sa ISO 9001:2015. Ang custom na engineering para sa mga pamantayan ng ANSI, BS, o AS/NZS ay available kapag hiniling para sa mga proyekto sa pag-export.
Ang pandaigdigang paggawa ng transpormer ay nangangailangan ng mahigpit na pamamahala sa kalidad sa bawat yugto ng produksyon. Mula sa papasok na inspeksyon ng materyal hanggang sa huling pagsubok sa pagtanggap ng pabrika, ang isang disiplinadong sistema ng kalidad ay ang tanging maaasahang garantiya ng pare-parehong pagganap sa larangan. Ang mga nangungunang tagagawa ay nagpapatupad ng mga sistema ng pamamahala ng kalidad na na-certify sa ISO 9001, na pupunan ng mga plano sa kalidad na partikular sa proseso, statistical process control (SPC) sa mga kritikal na parameter, at ganap na traceability ng mga materyales at resulta ng pagsubok.
Ang kalidad ng isang transpormer sa huli ay sumasalamin sa kalidad ng mga hilaw na materyales nito. Ang mga pangunahing papasok na materyales na napapailalim sa inspeksyon ng incoming quality control (IQC) ay kinabibilangan ng mga silicon steel lamination (sinusukat para sa kapal, magnetic permeability, at pagkawala ng core), copper o aluminum conductor (na-verify para sa kadalisayan, mga sukat, at electrical conductivity), mga epoxy resin system at mga hardener para sa mga disenyo ng CRT (viscosity, gel time, at mga mekanikal na katangian), (dielectric na nilalaman at lakas ng pressboard), (dielectric na papel at lakas ng pressboard), transpormer na mineral na langis (dielectric strength, moisture content, acidity, at dissolve gas analysis para sa oil-immersed units).
| Karaniwang Pagsusulit | Layunin |
| Pagsusukat ng ratio | Bine-verify ang katumpakan ng ratio laban sa mga detalye ng nameplate |
| Vector group at phase displacement check | Kinukumpirma ang paikot-ikot na mga koneksyon at polarity |
| Impedance boltahe at pagsukat ng pagkawala ng pagkarga | Pinapatunayan ang impedance ng pagtagas at pagkawala ng tanso sa kasalukuyang na-rate |
| Walang-load na pagkawala at walang-load na kasalukuyang pagsukat | Pinapatunayan ang pagkawala ng core at kasalukuyang magnetization sa rate na boltahe |
| Inilapat na boltahe makatiis pagsubok | Sinusuri ang integridad ng pagkakabukod ng mga windings laban sa lupa at sa pagitan ng mga windings |
| Sapilitan boltahe makatiis pagsubok | Bine-verify ang panloob na kakayahan sa pagkakabukod sa ilalim ng mataas na frequency boltahe |
| Pagsukat ng paglaban sa pagkakabukod | Sinusuri ang pangkalahatang kondisyon ng pagkakabukod at pagiging sensitibo sa kahalumigmigan |
Ang mga pagkalugi ng transformer, habang maliit sa mga termino ng porsyento (karaniwang 0.5–1.5% ng na-rate na kapangyarihan), ay naiipon sa napakalaking kabuuan sa buong global na naka-install na base. Iminumungkahi ng mga pagtatantya na ang pagkalugi ng transformer ay humigit-kumulang 1–2% ng kabuuang pagbuo ng kuryente sa buong mundo — kumakatawan sa daan-daang bilyong kilowatt-hour taun-taon. Para sa isang indibidwal na transpormer na may 25-40 taong buhay ng serbisyo, kahit na ang 10% na pagbawas sa mga pagkalugi ay nakakatipid ng malaking gastos sa enerhiya sa buong lifecycle.
Ang mga regulator sa European Union (Ecodesign Directive), United States (DOE efficiency standards), at lalong dumarami sa Asia, ay nagtatag ng mandatoryong minimum na mga pamantayan sa kahusayan para sa power at distribution transformers. Ang mga regulasyong ito ay unti-unting humihigpit, na lumilikha ng isang komersyal na kinakailangan para sa mga tagagawa at mamimili na unahin ang mga disenyong mababa ang pagkawala.
Ang mga pagkalugi ng transformer ay binubuo ng dalawang pangunahing kategorya. Ang mga pagkawala ng walang load (tinatawag ding iron o core losses) ay nangyayari sa tuwing ang transpormer ay may lakas, na hindi nakasalalay sa antas ng pagkarga. Ang mga ito ay sanhi ng hysteresis at eddy currents sa magnetic core at nababawasan sa pamamagitan ng de-kalidad na grain-oriented na silicon steel, tumpak na laser-scribing ng mga lamination, step-lap core assembly techniques, at sa mga premium na disenyo, ang paggamit ng amorphous steel alloys (na nagpapababa ng walang-load na pagkawala ng 70–80% kumpara sa conventional CRGO steel).
Ang mga pagkalugi ng load (tinatawag ding tanso o short-circuit na pagkalugi) ay proporsyonal sa parisukat ng kasalukuyang load at nagmumula sa resistive na pag-init sa mga windings. Nababawasan ang mga ito sa pamamagitan ng na-optimize na winding geometry, lower resistance conductor, at advanced na transposition techniques para pamahalaan ang stray at eddy losses sa windings sa ilalim ng load.
Ang paunang presyo ng pagbili ng isang power transformer ay kumakatawan lamang sa isang bahagi ng kabuuang halaga ng lifecycle nito. Ang mga procurement team na eksklusibong nakatuon sa panganib sa presyo ng pagbili na minamaliit ang tunay na pasanin sa ekonomiya ng pagmamay-ari ng transformer. Ang isang mahigpit na pagsusuri sa kabuuang halaga ng pagmamay-ari (TCO) ay isinasaalang-alang ang lahat ng mga paggasta mula sa espesipikasyon at pagkuha sa pamamagitan ng pag-install, pagpapatakbo, pagpapanatili, at tuluyang pag-decommissioning.
| TCO Component | Mga pagsasaalang-alang |
| Presyo ng pagbili | Gastos ng kagamitan, pagsubok sa pagtanggap ng pabrika, dokumentasyon, at packaging |
| Transportasyon at logistik | International shipping, customs duty, inland na transportasyon, at insurance |
| Pag-install at pag-commissioning | Paghahanda ng site, mga gawaing sibil, mga koneksyon sa cable, pagpuno ng langis (mga yunit ng langis), at mga serbisyo sa pagkomisyon |
| Gastos sa pagkawala ng walang-load (naka-capitalize) | Nasuri gamit ang capitalized na paraan ng pagkawala: A × Walang-load na pagkawala (kW) sa tagal ng disenyo sa lokal na gastos sa enerhiya |
| Gastos sa pagkawala ng pag-load (naka-capitalize) | B × Pagkawala ng pag-load (kW) sa na-rate na pagkarga, may diskwento sa haba ng disenyo |
| Gastos sa pagpapanatili | Pagsubok at pagpapalit ng langis (mga unit ng langis), pagpapanatili ng gasket, pagpapanatili ng sistema ng paglamig, at pagseserbisyo ng tap changer |
| Pagsubaybay at proteksyon | Digital monitoring system, relay protection, SCADA integration |
| Decommissioning at pagtatapon | Pagtatapon o pag-recycle ng langis (mga yunit ng langis), core ng transformer at pag-recycle ng paikot-ikot |
Karaniwang sinusuri ng industriya ng kuryente ang mga tender ng transformer gamit ang capitalized loss method, na kilala rin bilang A&B factor method. Ang kabuuang nasuri na gastos ay kinakalkula bilang:
TEC = Presyo ng Pagbili + (A × P0) + (B × Pk)
Kung saan ang P0 ay walang load loss (kW), ang Pk ay load loss sa rated current (kW), A ay ang capitalized na halaga ng walang load losses ($/kW, na sumasalamin sa 24/7 na operasyon), at ang B ay ang capitalized na halaga ng load losses ($/kW, na sumasalamin sa duty cycle at load factor). Gamit ang framework na ito, ang isang transformer na mukhang mas mura sa halaga ng mukha ay maaaring maging mas mahal sa buong buhay nito dahil sa mas mataas na pagkawala ng enerhiya.
Ang mga generator step-up transformer (GSU) ay nagko-convert ng boltahe ng output ng mga power generator (karaniwang 11–22 kV) sa mga antas ng boltahe ng transmission (110 kV, 220 kV, 500 kV, o mas mataas) para sa long-distance bulk power transport. Ang mga transformer na ito ay kabilang sa pinakamalaki at pinakamahalagang piraso ng mga de-koryenteng kagamitan sa sistema ng kuryente, na may karaniwang mga rating mula 100 MVA hanggang mahigit 1,000 MVA. Ang mga autotransformer ay magkakaugnay ng iba't ibang antas ng boltahe ng network ng paghahatid, na nagbibigay ng kakayahang umangkop sa pamamahala ng daloy ng kuryente.
Heavy industry is one of the most demanding transformer application environments. Ang mga steel mill, aluminum smelter, mga planta ng semento, mga pasilidad sa pagpoproseso ng kemikal, at mga operasyon sa pagmimina ay nangangailangan ng mga transformer na may kakayahang makayanan ang mataas na harmonic content, madalas na pagbabagu-bago ng load, at mapaghamong mga kondisyon sa kapaligiran kabilang ang mataas na temperatura, alikabok, panginginig ng boses, at corrosive na kapaligiran. Ang mga pang-industriyang transformer ay madalas na custom-engineered na may mga espesyal na insulation treatment, pinahusay na short-circuit withstand rating, at detuned harmonic filtering.
Ang paputok na paglaki ng solar photovoltaic at wind power generation ay lumikha ng mga bagong kinakailangan sa aplikasyon ng transpormer. Ang mga solar plant ay nangangailangan ng mga inverter transformer o string-level na step-up na mga transformer na nagko-convert ng DC inverter output sa katamtamang boltahe para sa koleksyon. Ang mga wind turbine transformer, na nasa loob ng turbine nacelle o sa base, ay dapat makatiis sa mekanikal na panginginig ng boses, thermal cycling, at harmonic loading na katangian ng wind generation.
Ang mga offshore wind farm ay nagpapakita ng partikular na hinihingi na mga kinakailangan, na may mga transformer na naka-mount sa platform na nakalantad sa tubig-alat na kapaligiran, pinaghihigpitang pag-access sa pagpapanatili, at limitadong espasyo. Parehong dry-type (para sa nacelle installation) at espesyal na oil-immersed unit (para sa offshore platform substation) ay naka-deploy sa mga mapaghamong kapaligirang ito.
Ang mga matataas na opisina na tower, shopping mall, hotel, ospital, unibersidad, at data center ay umaasa sa mga medium na boltahe na dry-type na transformer para pababain ang boltahe ng supply ng utility sa mga magagamit na boltahe ng gusali (380/220V sa karamihan ng mundo). Ang mga katangian ng kaligtasan ng sunog, mababang mga kinakailangan sa pagpapanatili, at mga compact na sukat ng mga transformer na dry-type ng cast resin ay ginagawa silang nangingibabaw na pagpipilian para sa mga application na ito.
Ang Lugao Power Co., Ltd. ay isang propesyonal na tagagawa at supplier ng power transformer na naka-headquarter sa China, na may espesyal na pagtuon sa disenyo, engineering, at produksyon ng mga dry-type at oil-immersed na power transformer. Itinatag na may misyon na maghatid ng maaasahan, mataas na kalidad na mga solusyon sa elektrikal para sa mga domestic at internasyonal na merkado, ang Lugao ay bumuo ng isang reputasyon na batay sa teknikal na katumpakan, disiplina sa pagmamanupaktura, at serbisyong nakasentro sa customer.
Hindi tulad ng sari-saring mga conglomerates ng mga de-koryenteng kagamitan, ang eksklusibong pagtutok ng Lugao sa mga power transformer ay nagbibigay-daan sa malalim na teknikal na kadalubhasaan, patuloy na pagpapabuti ng proseso, at hindi nahahati na atensyon sa engineering sa buong portfolio ng produkto nito. Direktang isinasalin ang espesyalisasyong ito sa kalidad ng produkto, kaalaman sa aplikasyon, at tumutugong suporta sa customer.
| Kategorya ng Produkto | Paglalarawan |
| Mga Transformer ng Dry-Type na Cast Resin | Disenyo ng cast resin (CRT), 25 kVA hanggang 16,000 kVA, hanggang 35 kV primary, IEC 60076-11 / GB/T 10228 compliant |
| Mga Dry-Type na VPI Transformer | Ang vacuum pressure ay pinapagbinhi, bukas na sugat na disenyo para sa maaliwalas na panloob na mga aplikasyon |
| Nakalubog sa Langis Distribution Transformer | 10 kVA hanggang 10 MVA, 3.3 kV hanggang 35 kV, karaniwang serye ng S11/S13, low-loss amorphous core na mga opsyon |
| Nakalubog sa Langis Power Transformer | Hanggang 50 MVA, 110 kV class, para sa substation at industrial power applications |
| Mga Custom at Espesyal na Transformer | Mine-duty, marine-grade, high-temperature ambient, harmonic-resistant, o iba pang mga configuration ng espesyalista |
Ang manufacturing facility ng Lugao ay nilagyan ng purpose-built production lines para sa parehong dry-type at oil-immersed transformer production, kabilang ang winding machine, core-cutting at stacking equipment, resin casting at curing oven, oil processing at vacuum filling system, at isang komprehensibong electrical test laboratory. In-house na paggawa ng mga core lamination, windings, at tank assemblies ay nagsisiguro ng ganap na kontrol sa kalidad at mabilis na pagtugon sa mga custom na kinakailangan.
Ang sistema ng pamamahala ng kalidad ng Lugao ay na-certify sa ISO 9001:2015, na sumasaklaw sa disenyo, pagkuha, pagmamanupaktura, pagsubok, at mga proseso ng serbisyo pagkatapos ng benta. Ang kumpanya ay nagpapanatili ng isang kumpleto sa gamit na test lab na may kakayahang magsagawa ng lahat ng nakagawian at uri ng mga pagsusulit na kinakailangan ng IEC 60076 at GB standard series. Ang data ng pagsubok ay digital na naitala at masusubaybayan sa mga indibidwal na transformer serial number, na sumusuporta sa buong dokumentasyon ng produkto para sa pag-export at mga kinakailangan sa pagkomisyon ng proyekto.
Ang mga transformer ng Lugao ay naibigay sa mga proyekto sa buong Southeast Asia, Middle East, Africa, Eastern Europe, at Latin America. Ang karanasan sa internasyonal na proyekto ay sumasaklaw sa mga renewable energy collection substations, industrial facility power systems, infrastructure electrification programs, at commercial building MV/LV installations. Kasama sa kakayahan sa pag-export ng Lugao ang pagsunod sa mga pamantayang pang-internasyonal na tinukoy ng customer, akomodasyon sa inspeksyon ng third-party, at mga kumpletong pakete ng dokumentasyong pang-export.
Standard catalogue transformers cover the majority of common application requirements. Gayunpaman, ang isang malaking proporsyon ng mga proyektong pang-industriya, imprastraktura, at pagbuo ng kuryente ay nangangailangan ng mga transformer na lumihis sa mga detalye ng catalog. Sinusuportahan ng in-house engineering team ng Lugao ang buong pag-customize sa lahat ng pangunahing parameter, kabilang ang rated power (kVA/MVA), voltage ratio, vector group, impedance voltage, insulation class, cooling method, enclosure IP rating, temperature monitoring, tap changer type (DETC/OLTC), at mga pisikal na dimensyon.
Ang mga transformer sa pag-export at supply ng proyekto ay inihahatid kasama ang isang komprehensibong pakete ng dokumentasyon kabilang ang mga sertipiko ng pagsubok (routine at uri), mga dimensyon na guhit, mga manwal sa pag-install at pagpapanatili, iskedyul ng rating plate, mga talaan ng inspeksyon ng kalidad, mga sertipiko ng materyal para sa mga pangunahing bahagi, at mga sertipiko ng pagsunod (CE, CCC, o sertipikasyon ng third-party na tinukoy ng customer).
Ang Lugao ay nagpapatakbo ng isang factory-direct supply model, inaalis ang mga intermediary margin at nagbibigay-daan sa mapagkumpitensyang pagpepresyo kasama ng direktang access sa engineering, produksyon, at mga function ng kalidad. Nakikinabang ang mga customer mula sa direktang pakikipag-ugnayan sa mga engineering at production team, malinaw na mga update sa progreso ng pagmamanupaktura, at kakayahang maimpluwensyahan ang pag-iiskedyul ng produksyon para sa mga proyektong sensitibo sa oras.
Ang mga karaniwang oras ng lead ng produkto ay mula 4 hanggang 12 linggo depende sa rating, pagiging kumplikado, at kasalukuyang paglo-load ng produksyon. Ang mga custom-engineered na transformer na may hindi karaniwang mga detalye ay karaniwang nangangailangan ng 10–18 na linggo mula sa pagkakalagay ng order hanggang sa pagpapadala. Ang Lugao ay nagpapanatili ng buffer stock program para sa mataas na volume na standard rating, na nagbibigay-daan sa mabilis na paghahatid para sa mga apurahang pangangailangan.
Ang lahat ng Lugao transformer ay nakabalot para sa internasyonal na transportasyon, na may wooden crating, moisture-absorbing desiccant pack, nitrogen pressure para sa oil-immersed unit habang nagbibiyahe, at mga label ng impact indicator. Kasama sa mga opsyon sa transportasyon ang full container load (FCL) sea freight, less-than-container load (LCL) consolidation, at air freight para sa maliliit na agarang pagpapadala. Ang Lugao ay nagpapanatili ng mga ugnayan sa mga bihasang freight forwarder sa mga pangunahing ruta ng pag-export.
Ang pangako ni Lugao ay higit pa sa paghahatid ng produkto. Available ang teknikal na suporta sa buong yugto ng pag-install at pag-commissioning, na may gabay sa engineering para sa pag-install ng transformer, pagpuno ng langis at pag-commissioning na mga pagsusuri, mga rekomendasyon sa setting ng proteksyon relay, at paunang pagsusuri ng dissolved gas (DGA) para sa mga oil-immersed unit. Ang saklaw ng warranty at pagkakaroon ng mga ekstrang bahagi ay bahagi ng karaniwang pakete ng supply.
Ang pagsasama ng mga digital sensor, mga interface ng komunikasyon, at data analytics sa mga power transformer ay kumakatawan sa isang pangunahing ebolusyon sa pamamahala ng asset ng grid. Ang mga matalinong transformer ay nilagyan ng patuloy na pagsubaybay sa temperatura ng langis, temperatura ng paikot-ikot, mga antas ng dissolved gas, aktibidad ng partial discharge, mga parameter ng kalidad ng langis, at kasalukuyang pagkarga. Ang data ay ipinapadala sa mga platform ng pamamahala ng asset sa pamamagitan ng IEC 61850 o IoT na mga protocol, na nagbibigay-daan sa mga predictive na algorithm sa pagpapanatili upang matukoy ang mga nabubuong pagkakamali linggo o buwan bago mabigo. Ang digital monitoring ay kapansin-pansing binabawasan ang panganib ng mga hindi inaasahang pagkabigo, pinahaba ang buhay ng serbisyo ng transpormer sa pamamagitan ng pagpigil sa mga kaganapang overloading o overstressing, at ino-optimize ang mga agwat ng pagpapanatili. Ang merkado ng transpormer ay nakakakita ng mabilis na paggamit ng matalinong pagsubaybay, lalo na para sa mga kritikal na grid asset at para sa mga fleet kung saan maaaring palitan ng sentralisadong malayuang pagsubaybay ang madalas na manu-manong inspeksyon.
Ang conventional transformer insulation — oil-impregnated kraft paper at mineral oil — ay may pinakamataas na tuluy-tuloy na rating ng temperatura na 98°C (hotspot). Thermally upgraded paper increases this to approximately 110°C, while polyamide (aramid) insulation systems can operate at 140°C or higher. Ang mga high-temperature insulation system ay nagbibigay-daan sa mga transformer na ma-load sa mas mataas na antas para sa isang partikular na pisikal na laki, na nagpapababa ng capital cost sa bawat MVA, o upang gumana sa pinababang temperatura para sa parehong rating, na makabuluhang nagpapahaba ng buhay ng pagkakabukod.
Ang mga amorphous na metal na haluang metal, na ginawa sa pamamagitan ng mabilis na pagsusubo ng tinunaw na bakal, ay nagpapakita ng hindi maayos na istraktura ng atom na kapansin-pansing binabawasan ang mga pagkalugi ng magnetic kumpara sa kumbensyonal na butil na naka-orient sa silicon na bakal. Nakakamit ng mga amorphous core distribution transformer ang mga pagkawala ng walang load na 70–80% na mas mababa kaysa sa mga nakasanayang disenyo, na nag-aalok ng nakakahimok na benepisyo sa kahusayan ng enerhiya. Habang lumiliit ang differential cost sa pagitan ng amorphous at conventional cores at habang humihigpit ang mga regulasyon sa energy efficiency, ang mga amorphous core transformer ay nakakakuha ng market share sa mga distribution application sa buong mundo.
Ang mga programa sa pananaliksik at pagpapaunlad sa mga unibersidad, pambansang laboratoryo, at nangungunang mga tagagawa ay isinusulong ang konsepto ng solid-state transformer (SST), na pinapalitan ang conventional low-frequency magnetic transformer ng high-frequency power electronic conversion stage. Nag-aalok ang mga SST ng galvanic isolation, bidirectional power flow, nakokontrol na boltahe at frequency conversion, at reactive power compensation sa isang device. Bagama't hindi pa komersyal na na-deploy sa sukat ng utility, ang mga SST ay nakakaakit ng matinding interes sa pananaliksik para sa mga application kabilang ang LVDC microgrids, EV charging, at flexible AC/DC grid interconnection.
Ang industriya ng enerhiya ng hangin sa labas ng pampang ay humihimok ng pangangailangan para sa mga transformer na may kakayahang gumana sa matinding kapaligiran sa dagat, kabilang ang salt-spray resistance, compact footprints para sa nacelle at platform mounting, pinahusay na seismic resistance, at sa ilang mga disenyo ng konsepto, buong operasyon sa ilalim ng dagat sa lalim na lampas sa 1,000 metro. Ang teknolohiya ng subsea transformer ay isang aktibong bahagi ng pag-unlad, na hinimok ng deepwater oil at gas processing electrification at offshore wind energy.
Ang mga power transformer ay isang kailangang-kailangan na teknolohiya na nagpapatibay sa modernong elektrikal na sibilisasyon. Ang kanilang pagiging maaasahan, kahusayan, at mahabang buhay ay direktang nakakaapekto sa ekonomiya at pagpapanatili ng mga sistema ng kuryente sa buong mundo. Ang pagpili sa pagitan ng dry-type at oil-immersed na teknolohiya ay hindi binary ngunit nakasalalay sa konteksto, na ginagabayan ng antas ng boltahe, rating ng kuryente, kapaligiran sa pag-install, mga kinakailangan sa kaligtasan ng sunog, pilosopiya sa pagpapanatili, at mga layunin sa gastos sa lifecycle. Ang pandaigdigang power transformer market ay patuloy na lumalawak, na hinihimok ng renewable energy integration, urbanization, industrial growth, at grid modernization. Ang mga manufacturer na nakabase sa China, kabilang ang mga dalubhasang kumpanya tulad ng Lugao Power Co., Ltd., ay gumaganap ng lalong makabuluhang papel sa pagtugon sa pangangailangang ito, na nag-aalok ng mga produktong sumusunod sa internasyonal sa mga mapagkumpitensyang presyo na may pagpapabuti ng mga antas ng pagiging sopistikado ng engineering at katiyakan ng kalidad.
Para sa mga procurement team na sinusuri ang mga supplier ng transformer, nag-aalok ang Lugao Power Co., Ltd. ng isang nakakahimok na proposisyon: eksklusibong pagtutok sa mga power transformer, malalim na kakayahan sa engineering sa parehong dry-type at oil-immersed na mga linya ng produkto, mahigpit na pagsunod sa mga internasyonal na pamantayan, factory-direct supply na may transparent na dokumentasyon ng kalidad, at isang track record ng matagumpay na paghahatid ng internasyonal na proyekto. Ang kumbinasyon ng teknikal na kakayahan, kalidad na pangako, at mapagkumpitensyang pagpepresyo ng Lugao ay ginagawa itong isang malakas na kasosyo para sa mga proyekto sa malawak na hanay ng mga industriya at heograpiya.
