Ang switchgear ay ang backbone ng bawat modernong electrical power system. Mula sa mga terminal ng generator ng isang planta ng kuryente hanggang sa huling panel ng pamamahagi sa isang komersyal na gusali, gumaganap ang switchgear ng mahahalagang function ng switching, proteksyon, paghihiwalay, at pagsubaybay na nagpapanatili sa daloy ng kuryente nang ligtas at maaasahan. Kung wala ito, hindi magiging posible ang kontroladong operasyon o ang ligtas na fault management ng mga electrical network.
Habang lumalaki ang pandaigdigang pangangailangan sa kuryente, nagiging mas kumplikado ang mga network ng kuryente, at bumibilis ang pagsasama-sama ng mga pinagmumulan ng nababagong enerhiya, mabilis na umuusbong ang mga kinakailangan sa switchgear. Ang mas mataas na short-circuit withstand ratings, mas matalinong koordinasyon sa proteksyon, digital monitoring integration, at mas mahigpit na environmental performance standards ay muling hinuhubog ang mga detalyeng hinihingi ng mga utility, industrial operator, at infrastructure developer sa buong mundo.
Nagbibigay ang puting papel na ito ng masusing pagsusuri sa teknolohiya ng switchgear sa mga klase ng boltahe — mula sa switchgear ng pamamahagi ng mababang boltahe hanggang sa mga pangunahing unit ng medium-voltage na singsing at switchgear na may mataas na boltahe na metal-enclosed. Sinasaklaw nito ang mga prinsipyo ng engineering na pinagbabatayan ng bawat kategorya ng produkto, ang mga pangunahing parameter ng pagganap at mga pamantayan na namamahala sa detalye, pangunahing mga domain ng aplikasyon, at isang nakaayos na pamamaraan ng pagkuha upang gabayan ang mga desisyon sa pagpili ng teknolohiya.
Ang Lugao Power Co., Ltd. ay isang nangungunang tagagawa na nakabase sa China ng buong hanay ng boltahe ng switchgear, na nag-aalok ng mga produktong sertipikado sa mga pamantayan ng IEC, ANSI, at IEEE na may kakayahan sa OEM, malakas na suporta sa custom na engineering, at malawak na karanasan sa pag-export sa buong mundo. Ang dokumentong ito ay nagpapakita rin ng portfolio ng produkto ng Lugao Power, mga kakayahan sa pagmamanupaktura, at mapagkumpitensyang pagpoposisyon bilang isang maaasahang kasosyo sa suplay para sa mga pandaigdigang proyekto ng switchgear.
Lumagpas sa 9,000 GW noong 2024 ang kapasidad ng pagbuo ng kuryente sa buong mundo at patuloy na lumalaki sa humigit-kumulang 3% taun-taon. Ang bawat watt ng kapasidad na iyon - kung nalikha ng karbon, gas, nuclear, hydro, solar, o hangin - ay dapat dumaan sa mga switchgear system nang maraming beses sa paglalakbay nito mula sa generator patungo sa consumer. Ang maaasahan, ligtas na operasyon ng imprastraktura ng switchgear na ito ay hindi lamang isang pagsasaalang-alang sa engineering; ito ay isang kinakailangan para sa paggana ng modernong lipunan.
Ang pag-access sa kuryente, pagiging maaasahan ng network, at ang bilis ng pagpapalawak ng imprastraktura ay mga kritikal na determinasyon ng pagiging mapagkumpitensya sa ekonomiya. Ang pagkawala ng kuryente na dulot ng mga pagkabigo ng switchgear ay nagkakahalaga ng mga industriyal na ekonomiya ng bilyun-bilyong dolyar taun-taon sa nawalang produksyon at mga nasira na kagamitan. Sa kabaligtaran, ang mahusay na disenyo, maayos na pinapanatili ang mga switchgear system ay nagbibigay-daan sa mga network na may mataas na available na sumusuporta sa lahat mula sa mga operasyon ng ospital hanggang sa paggawa ng semiconductor hanggang sa mga serbisyo ng data center.
Ang pandaigdigang merkado ng switchgear ay nagkakahalaga ng humigit-kumulang na USD 127 bilyon noong 2023 at inaasahang lalago sa isang CAGR na 6.8–7.9% hanggang 2030, na umaabot sa tinatayang USD 200–215 bilyon. Kabilang sa mga pangunahing dahilan ng paglago ang:
| Rehiyon | 2023 (USD B) | 2030F (USD B) | CAGR | Pangunahing Driver |
| Asia-Pacific | USD 52.4 | USD 87.6 | 7.6% | Industrialisasyon |
| Europa | USD 28.1 | USD 44.8 | 6.9% | Pag-upgrade ng grid, SF₆ phase-out |
| Hilagang Amerika | USD 24.6 | USD 39.4 | 7.0% | Aging infra, RE build-out |
| Middle East at Africa | USD 12.3 | USD 22.1 | 8.7% | Elektripikasyon |
| Latin America | USD 9.6 | USD 15.7 | 7.2% | Pagpapalawak ng grid |
Talahanayan 1 — Global Switchgear Market ayon sa Rehiyon, 2023–2030 (Indicative)
Ang katagang "switchgear" ay sama-samang tumutukoy sa kumbinasyon ng mga de-koryenteng disconnect switch, piyus, circuit breaker, at nauugnay na kontrol, proteksyon, pagsukat, at kagamitan sa pagsubaybay na pinagsama-sama bilang isang pinagsama-samang sistema. Kinokontrol, pinoprotektahan, at inihihiwalay ng switchgear ang mga de-koryenteng kagamitan sa mga power system. Ito ang interface sa pagitan ng power network at ng mga load na inihahatid nito, at ang mekanismo ng pagpapatupad para sa mga scheme ng proteksyon at kontrol na nagpapanatiling ligtas sa network.
Ang isang switchgear assembly ay maaaring saklaw sa pisikal na sukat mula sa iisang low-voltage distribution board na sumasakop sa ilang daang milimetro ng espasyo sa dingding, hanggang sa isang gas-insulated high-voltage substation na sumasaklaw sa libu-libong metro kuwadrado. Sa kabila ng saklaw ng sukat na ito, ang lahat ng switchgear ay gumaganap ng parehong hanay ng mga pangunahing pag-andar.
| Function | Paglalarawan at Kahalagahan |
| Lumipat | Paggawa at pagsira ng mga de-koryenteng circuit sa ilalim ng normal na mga kondisyon ng pagpapatakbo. Pinapagana ang nakaplanong pag-aayos ng network, paglilipat ng pag-load, at paghihiwalay ng kagamitan para sa pagpapanatili. |
| Proteksyon | Pag-detect ng mga abnormal na kondisyon (mga overcurrent, short circuit, earth fault, voltage excursion) at pagsisimula ng mabilis na pagkaputol ng circuit upang limitahan ang pagkasira ng kagamitan at maiwasan ang mga pagkabigo ng cascading. |
| Isolation | Paglikha ng isang napatunayan, nakikita, ligtas na electrical break sa isang circuit, na nagbibigay-daan sa mga tauhan na magtrabaho sa de-energised na kagamitan nang walang panganib ng hindi sinasadyang muling pagpapasigla. |
| Pagsukat at Pagsusukat | Pagsukat ng boltahe, kasalukuyang, kapangyarihan, enerhiya, power factor, at harmonic para sa pagsingil, pagsubaybay, pamamahala ng pagkarga, at pagtatasa ng kalidad ng kuryente. |
| Pagsubaybay at Pagkontrol | Pagbibigay ng lokal at malayong visibility ng katayuan ng circuit, mga kondisyon ng alarma, at kalusugan ng kagamitan; pagpapagana ng mga remote switching operations sa pamamagitan ng SCADA o mga substation automation system. |
Talahanayan 2 — Ang Limang Pangunahing Pag-andar ng Switchgear
Ang pinaka-kritikal at teknikal na hinihingi na pag-andar ng switchgear ay fault current interruption. Kapag nagkaroon ng short circuit sa isang power system, ang fault current ay maaaring umabot sa mga halaga ng 10–50 beses kaysa sa normal na operating current sa loob ng millisecond. Kung hindi maabala nang mabilis, ang mga fault current na ito ay magdudulot ng malaking pinsala sa thermal at mekanikal sa mga cable, transformer, at iba pang kagamitan.
Ang circuit breaker — ang pangunahing interrupting device sa isang switchgear assembly — ay dapat magsagawa ng tatlong aksyon sa mabilis na pagkakasunud-sunod: tuklasin ang fault (sa pamamagitan ng mga nauugnay na proteksyon relay), paghiwalayin ang mga electrical contact, at patayin ang arko na nabubuo sa pagitan ng mga naghihiwalay na contact. Ang mekanismo ng arc extinction ay ang pangunahing pagkakaiba sa pagitan ng iba't ibang teknolohiya ng circuit breaker at tinalakay nang detalyado sa Kabanata 7.
Ang pinakapangunahing pag-uuri ng switchgear ay ayon sa antas ng boltahe kung saan ito gumagana. Tinutukoy ng antas ng boltahe ang mga kinakailangang insulation clearance, mga antas ng enerhiya ng arko, mga sukat ng kagamitan, at mga naaangkop na pamantayan. Ang pamantayan ng industriya ng boltahe na pag-uuri ay:
| Klase ng Boltahe | Saklaw ng Boltahe | Mga Karaniwang Aplikasyon | Pangunahing Pamantayan |
| Mababang Boltahe (LV) | Hanggang 1,000 V AC | Pamamahagi ng gusali, kontrol ng motor, mga panel ng industriya | IEC 61439, IEC 60947, UL 508A |
| Katamtamang Boltahe (MV) | 1 kV – 52 kV | Pangunahing pamamahagi, pang-industriya na suplay, mga proyektong RE | IEC 62271-100 / -200 / -202 |
| Mataas na Boltahe (HV) | 52 kV – 800 kV | Mga substation ng paghahatid, mga interconnection ng grid | IEC 62271-100 / -203, IEEE C37 |
| Napakataas na Boltahe (UHV) | Higit sa 800 kV | Long-distance HVDC/HVAC transmission backbone | IEC 62271 (espesyal) |
Talahanayan 3 — Pag-uuri ng Switchgear ayon sa Antas ng Boltahe
Tandaan:Ang mga kahulugan ng "katamtamang boltahe" at "mataas na boltahe" ay nag-iiba sa pagitan ng mga pamantayang katawan at rehiyonal na kombensiyon. Sa terminolohiya ng IEC, sinasaklaw ng HV ang lahat ng boltahe sa itaas ng 1 kV, na may karagdagang pagkakaiba sa pagitan ng "mataas na boltahe" (1–52 kV, kung minsan ay tinatawag na MV ng mga practitioner) at "extra-high voltage" (EHV) na higit sa 52 kV. Ang puting papel na ito ay gumagamit ng practitioner convention: LV ≤1 kV; MV = 1–52 kV; HV = 52–800 kV.
Higit pa sa antas ng boltahe, ang switchgear ay inuri din kasama ng ilang iba pang mahahalagang dimensyon:
| Dimensyon | Mga kategorya |
| Katamtaman ng Insulation | Air-insulated (AIS), Gas-insulated SF₆ (GIS), Vacuum, Oil (legacy), Solid dielectric |
| Uri ng Enclosure | Metal-enclosed, Metal-clad, Cubicle-type, Open-type (outdoor) |
| Nakakaabala sa Katamtaman | Sabog ng hangin, Langis, Vacuum, SF₆, CO₂ / malinis na hangin (lumalabas) |
| Panloob / Panlabas | Panloob na switchgear (kinokontrol na kapaligiran); Panlabas na switchgear (weatherproof construction) |
| Fixed / Nai-withdraw | Fixed-mounted circuit breaker (mas mababang gastos, mas kaunting flexibility) kumpara sa mga withdrawable/draw-out breaker (mas madaling maintenance, hot-replacement) |
Talahanayan 4 — Karagdagang Mga Dimensyon ng Pag-uuri ng Switchgear
Ang low-voltage switchgear ay gumagana sa mga boltahe ng system hanggang sa 1,000 V AC (o 1,500 V DC), na sumasaklaw sa huling yugto ng pamamahagi ng kuryente sa mga end-user. Ang LV switchgear ay ang pinakamarami ayon sa bilang ng unit ng anumang kategorya ng switchgear — literal na bilyun-bilyong unit ang naka-install sa buong mundo sa mga residential, commercial, at industrial na gusali, data center, ospital, at mga pasilidad sa pagmamanupaktura. Sa kabila ng mas mababang antas ng boltahe nito, ang LV switchgear ay hindi simple; Ang mga modernong LV system ay dapat na pamahalaan ang malalaking fault currents, kumplikadong mga harmonic na kapaligiran, mataas na densidad ng mga konektadong load, at lalong sopistikadong kalidad ng kuryente at mga kinakailangan sa pamamahala ng enerhiya.
Ang isang low-voltage switchgear at controlgear assembly (LVSCA), na tinukoy ng IEC 61439, ay karaniwang isinasama ang mga sumusunod na functional na bahagi:

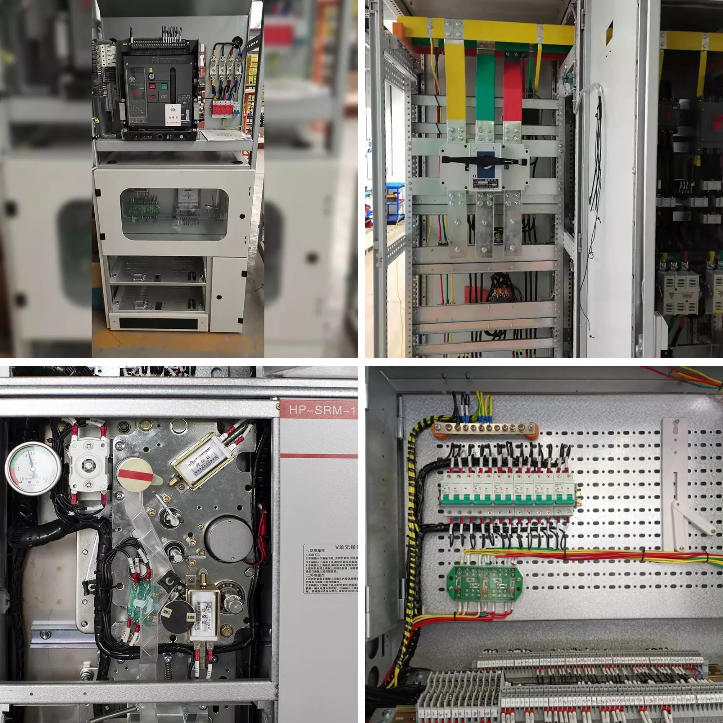

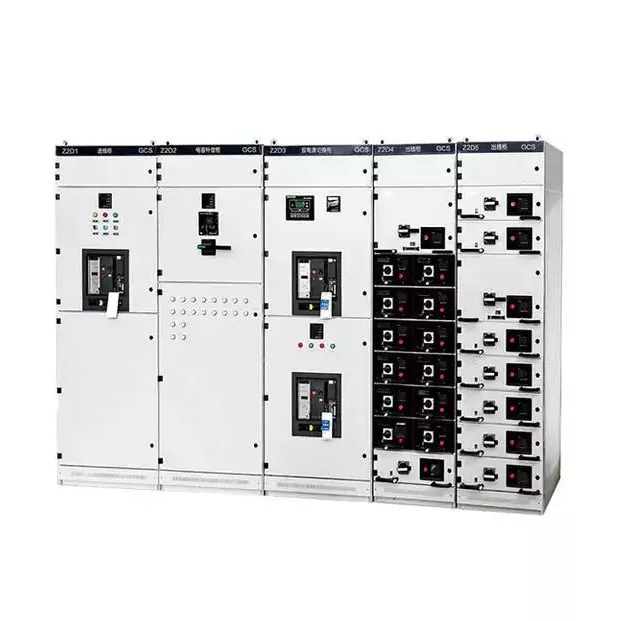

Figure 1 — Low-Voltage Main Distribution Switchgear
Tinukoy ng IEC 61439 ang ilang uri ng low-voltage switchgear at controlgear assemblies (LVSCAs) batay sa kanilang mga katangian sa pagtatayo at functional:
| Parameter | Paglalarawan at Karaniwang Halaga |
| Na-rate na Boltahe (Ue) | Ang operating boltahe ng pagpupulong. Mga karaniwang halaga: 230/400 V, 400/690 V, 1,000 V. |
| Na-rate na Kasalukuyan (Sa) | Pinakamataas na tuluy-tuloy na kasalukuyang maaaring dalhin ng pagpupulong nang hindi lalampas sa mga limitasyon ng temperatura. Saklaw: 63 A hanggang 6,300 A. |
| Short-Circuit Withstand (Icw) | Ang peak at short-time ay makatiis sa kasalukuyang. Mga karaniwang halaga: 25 kA, 50 kA, 80 kA (1 s o 3 s). |
| Breaking Capacity (Icu / Ics) | Ultimate (Icu) at service (Ics) short-circuit breaking capacity ng mga circuit breaker. Dapat lumampas sa maximum na prospective na fault current sa installation point. |
| Degree of Protection (IP) | IP3X minimum para sa panloob na pang-industriya; IP54 o IP65 para sa panlabas o malupit na kapaligiran ayon sa IEC 60529. |
| Form ng Internal Separation | Tinutukoy ng IEC 61439 Forms 1–4b ang paghihiwalay sa pagitan ng mga functional unit at busbar. Ang mga mas matataas na form ay nagpapabuti sa kaligtasan at pagpigil ng kasalanan. |
Talahanayan 5 — Key LV Switchgear Technical Parameters
Gumagana ang medium-voltage switchgear sa hanay na 1 kV hanggang 52 kV at kumakatawan sa pangunahing antas ng switching at proteksyon para sa mga network ng pamamahagi ng kuryente. Ito ay matatagpuan sa mga pangalawang terminal ng bulk transmission substation, sa primary distribution substations, sa malalaking pasilidad ng industriya, sa connection point ng renewable energy plants, at sa loob ng box-type na transformer substation. Tinutukoy ng MV switchgear ang bilis ng fault clearance, selectivity ng proteksyon, at flexibility sa pagpapatakbo ng network ng pamamahagi.
Ang segment ng MV ay sumasailalim sa pinaka makabuluhang pagbabago ng teknolohiya ng anumang kategorya ng switchgear, na hinihimok ng pag-phase-out ng SF₆ gas, ang pagsasama ng digital na proteksyon at pagsubaybay, at ang mga hinihingi ng mga arkitektura ng smart grid.

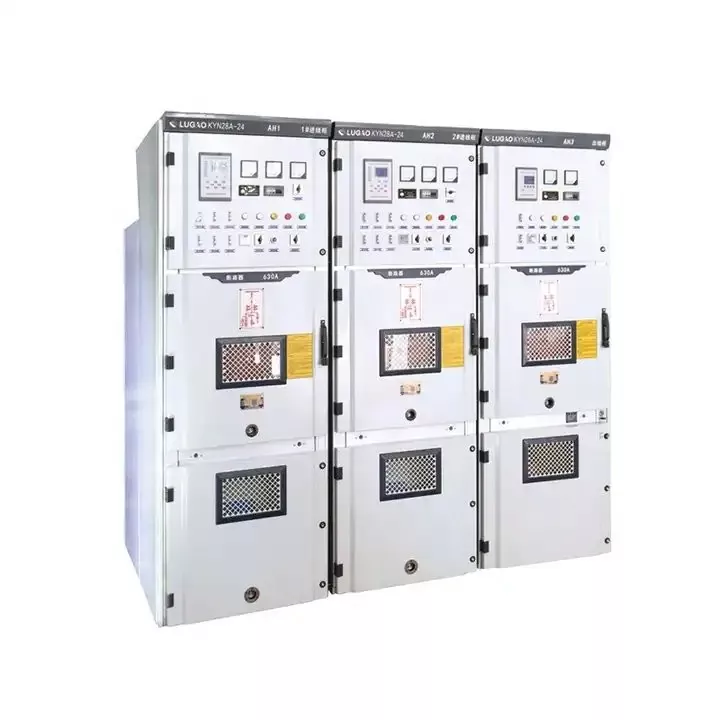

| Uri ng Konstruksyon | Mga Katangian at Aplikasyon |
| Switchgear na Nakapaloob sa Metal | Ang lahat ng mga live na bahagi ay nakapaloob sa loob ng isang earthed metal enclosure, na may magkakahiwalay na compartment para sa mga busbar, switching device, at cable connection. Pamantayan para sa modernong panloob na pag-install ng MV (IEC 62271-200). |
| Metal-Clad Switchgear | Isang sub-category na may ganap na metal na mga hadlang sa pagitan ng lahat ng live na bahagi at compartment. Pinakamataas na antas ng internal fault containment (IEC 62271-200 LSC2B). |
| Switchgear na Uri ng Cubicle | Ang mga panel ng cubicle na hindi lumalaban sa arc ay pinagsama sa mga lineup. Mas matipid ngunit may mas mababang pagganap ng arc fault. |
| Gas-Insulated Switchgear (GIS) | Lahat ng mga live na bahagi na nakapaloob sa selyadong SF₆-filled o alternatibong gas enclosure. Lubos na compact, na angkop para sa space-constrained installation. |
| Air-Insulated Switchgear (AIS) | Gumagamit ng air insulation sa loob ng metal enclosures o open structures. Mas malaking footprint ngunit mas simple at cost-effective. |
Ang Ring Main Unit (RMU) ay isang compact, factory-sealed MV switchgear assembly na idinisenyo para sa mga ring-feed distribution network — ang karaniwang topology para sa urban at suburban MV cable system. Karaniwang nagbibigay ang RMU ng dalawang posisyon ng switch ng ring-feeder kasama ang isa o higit pang posisyon ng transformer feeder na may mga proteksyon na device.

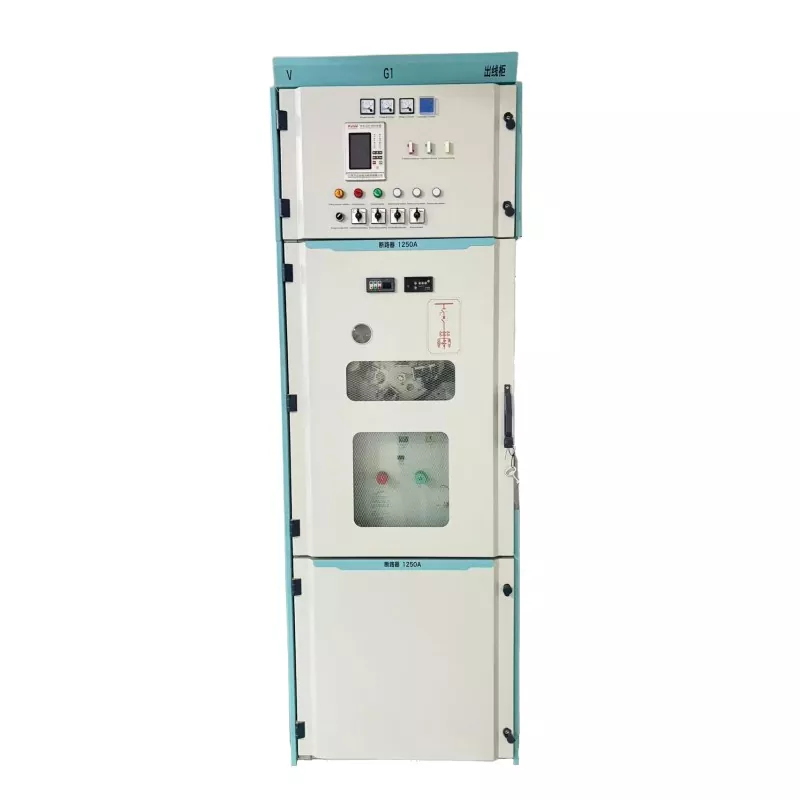

Figure 2 — Ring Main Unit (RMU): Compact MV Switchgear para sa mga Distribution Network
Available ang mga RMU sa dalawang pangunahing variant ng pagkakabukod:
| Teknolohiya | Prinsipyo ng Pagpapatakbo | Pangunahing Kalamangan | Mga Limitasyon |
| Vacuum CB | Pinatay ang arko sa bote ng high-vacuum interrupter | Mahabang buhay (>10,000 operations), walang gas, compact, low maintenance | Limitado sa ≤52 kV |
| SF₆ CB | Ang daloy ng gas ay pumapatay ng arko sa may presyon na silid | Mataas na kapasidad na nakakagambala, mahusay na pagkakabukod, compact | Mataas na GWP (~23,500), mga alalahanin sa kapaligiran, kinakailangan ang pagsubaybay sa gas |
| Air-Blast CB | Ang mataas na presyon ng hangin ay pumapatay ng arko | Walang mapanganib na gas, na angkop para sa panlabas na paggamit | Malaking sukat, mataas na pagpapanatili, higit sa lahat hindi na ginagamit |
Talahanayan 6 — Paghahambing ng Teknolohiya ng MV Circuit Breaker
| Parameter | Karaniwang Saklaw / Mga Halaga |
| Na-rate na Boltahe | 3.6 kV, 7.2 kV, 12 kV, 17.5 kV, 24 kV, 36 kV, 40.5 kV, 52 kV |
| Na-rate na Normal na Kasalukuyan | 630 A, 1,250 A, 1,600 A, 2,000 A, 2,500 A, 3,150 A, 4,000 A |
| Short-Circuit Breaking Current | 12.5 kA, 16 kA, 20 kA, 25 kA, 31.5 kA, 40 kA, 50 kA |
| Short-Time Withstand | Karaniwang 1 s o 3 s sa na-rate na short-circuit current |
| Lightning Impulse Withstand (LIWV) | 60 kV (7.2 kV class) hanggang 250 kV (52 kV class), bawat IEC 62271-1 |
| Operating Mechanism | Spring-charged motor (standard); manu-mano o solenoid na mga opsyon |
| Naaangkop na Pamantayan | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Talahanayan 7 — Mga Teknikal na Detalye ng MV Switchgear
Gumagana ang high-voltage switchgear sa mga boltahe ng system na higit sa 52 kV, na may mga karaniwang ginagamit na boltahe na 72.5 kV, 145 kV, 245 kV, 420 kV, at 550 kV. Binubuo ng kagamitang ito ang kritikal na switching at proteksyon na imprastraktura ng bulk transmission network — ang pinakamataas na antas ng enerhiya ng power system, na responsable sa pagdadala ng malalaking dami ng elektrikal na enerhiya sa malalayong distansya sa pagitan ng mga generation center at regional load center.
Ang mga kahihinatnan ng HV switchgear failure ay malala: ang isang solong sira na circuit breaker sa isang pangunahing 220 kV transmission substation ay maaaring magdiskonekta ng daan-daang megawatts ng generation o load. Ang pagkasira ng kagamitan mula sa fault currents sa mga antas ng HV ay maaaring maging sakuna at magastos. Ipinapaliwanag ng kontekstong ito ang labis na hinihingi na pagganap at mahigpit na mga kinakailangan sa pagsubok na dapat matugunan ng switchgear ng HV.
Sa teknolohiya ng AIS, ang mga bahagi ng switchgear ng HV — mga circuit breaker, disconnector, earthing switch, instrument transformer — ay inilalagay sa mga open-air na istruktura na may hangin na nagbibigay ng insulasyon sa pagitan ng mga live na bahagi at lupa. Ang mga substation ng AIS ay naging pamantayan para sa paglipat sa antas ng transmission sa loob ng mga dekada at nananatiling karaniwan sa buong mundo dahil sa pagiging simple, mas mababang gastos, at kadalian ng pagpapanatili at inspeksyon.
Ang mga substation ng AIS ay nangangailangan ng malaking lugar ng lupa upang mapanatili ang mga clearance sa kaligtasan. Ang isang tipikal na 220 kV AIS substation ay maaaring mangailangan ng 1–3 ektarya, na may ilang metrong clearance sa pagitan ng mga phase at sa lupa.
Sa teknolohiya ng GIS, lahat ng mga live na bahagi ay nakalagay sa loob ng selyadong, SF₆-gas-filled cylindrical aluminum enclosures. Ang superior dielectric properties ng SF₆ ay nagbibigay-daan sa phase-to-earth at phase-to-phase clearance na mabawasan nang husto, na nagpapaliit sa substation footprint sa 10–15% ng katumbas na lugar ng AIS.
Mas pinipili ang GIS sa mga kapaligirang limitado sa espasyo tulad ng mga substation sa ilalim ng lupa sa lungsod, mga platform sa malayo sa pampang, mga lugar na mataas ang altitude, at mga lugar na industriyal na maruming maruming.
Figure 3 — High-Voltage Gas-Insulated Switchgear (GIS) Transmission Substation
Pinagsasama ng hybrid switchgear ang maraming pangunahing function (circuit breaker, disconnector, earth switch, kasalukuyang transformer) sa loob ng isang compact SF₆-filled module. Nag-aalok ito ng intermediate footprint reduction sa pagitan ng AIS at GIS, sa halaga sa pagitan ng dalawa. Ang HGIS ay lalong ginagamit sa mga extension ng brownfield at mga pagdaragdag ng kapasidad kung saan ang buong GIS ay napakababa sa gastos.
Ang SF₆ puffer-type o self-blast circuit breaker ay ang nangingibabaw na teknolohiya ng HV. Ang mga pagpapahusay sa contact geometry at arc control ay nagpapababa ng operating energy, na nagpapagana ng maaasahang spring-actuated na mekanismo sa halip na malalaking hydraulic/pneumatic actuator. Ang mga phased SF₆ na alternatibo para sa HV (CO₂/O₂ mixtures, vacuum interrupter) ay nasa ilalim pa rin ng pagsasaliksik, na may limitadong komersyal na deployment noong 2026.
| Parameter | Detalye ng Lugao HV Switchgear |
| Saklaw ng Boltahe | 3,600 V – 40,500 V (sumusunod sa mga kahulugan ng klase ng boltahe ng IEC 62271-1) |
| Na-rate na Normal na Kasalukuyan | Hanggang 4,000 A |
| Short-Circuit Withstand | Hanggang 50 kA (1 s short-time withstand) |
| Uri ng Enclosure | Ganap na insulated metal-enclosed cabinet; panloob at panlabas na mga pagsasaayos |
| Katamtaman ng Insulation | Air-insulated (AIS) / Solid-insulated; Available ang mga configuration ng SF₆ |
| Pagsunod sa Pamantayan | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 Series |
| Mga Sertipikasyon | CE, ISO, CCC; Third-party type-tested |
Talahanayan 8 — Mga Teknikal na Detalye ng Lugao Power HV Switchgear
Kapag naghihiwalay ang mga contact sa circuit breaker sa ilalim ng load o fault current, ang enerhiyang elektrikal ay nagpapanatili ng plasma arc sa pagitan ng mga contact. Ang mga temperatura ay umabot sa 5,000–20,000 K, nagdadala ng buong fault current hanggang sa mapatay. Ang kakayahan ng arc-quenching ng breaker — bilis na makagambala sa natural na kasalukuyang zero — ay tumutukoy sa maximum na interruptible fault current (breaking capacity) at energy let-through.
Ang interrupting media, contact geometry, at operating mechanism na disenyo ay tumutukoy sa pagganap ng breaker at mga kinakailangan sa pagpapanatili.
| Katamtaman | Saklaw ng Boltahe | Breaking Performance | Epekto sa Kapaligiran | Pagpapanatili | Uso |
| Vacuum | LV – 52 kV | Magaling | wala | Napakababa | Lumalago |
| SF₆ Gas | MV – HV | Magaling | GWP 23,500 ⚠ | Mababa (sealed) | Kinokontrol ↓ |
| Hangin (ACB) | LV | Mabuti | wala | Katamtaman | Matatag |
| Langis (Bulk) | MV (legacy) | Mabuti | Panganib sa sunog | Mataas | Legacy ↓ |
| Pinaghalong CO₂ | MV–HV (dev) | Umuusbong | GWP ~1 | TBD | Yugto ng R&D |
Talahanayan 9 — Paghahambing ng Arc-Quenching Media sa Mga Kategorya ng Switchgear
Ang EU F-Gas Regulation (EU 2024/573) ay inalis ang SF₆ para sa mga bagong MV installation mula 2030. Ang ibang mga rehiyon ay gumagamit ng mga katulad na panuntunan. Kasama sa mga tugon sa industriya ang:
⚠ TALA SA PAGBIBIGAY
Para sa mga proyektong may 20–30 taon na panghabambuhay, ang pagtukoy sa SF₆-free na teknolohiya ay umiiwas sa mga maagang gastos sa pagpapalit. Ang vacuum at solid-insulated na MV switchgear ng Lugao Power ay nagbibigay ng mga alternatibong masusunod at matibay sa hinaharap. Himukin ang Lugao engineering para sa pinakamainam na solusyon na walang SF₆.
| Parameter | Kahulugan at Kahalagahan |
| Na-rate na Boltahe (Ur) | Pinakamataas na boltahe ng system ang switchgear ay maaaring gumana nang tuluy-tuloy. Dapat lumampas sa maximum na operating boltahe sa pag-install. |
| Rated Short-Circuit Breaking Current (Isc) | Maximum fault current na maasahan ng breaker. Kailangang lumampas sa prospective na system fault current. |
| Na-rate na Short-Time Withstand (Icw) | Ang pinakamataas na kasalukuyang switchgear ay maaaring dalhin para sa tinukoy na oras (1 s o 3 s) nang walang pinsala sa istruktura. |
| Rated Normal Current (Ir) | Maximum na tuloy-tuloy na load current sa loob ng thermal limits, na may margin para sa paglaki ng load. |
| Mga Antas ng Insulation (LIWV / SIWV) | Ang Lightning Impulse Withstand at Switching Impulse Withstand Voltages. Dapat makipag-ugnayan sa proteksyon ng surge. |
| Internal Arc Classification (IAC) | Tinutukoy ng IEC 62271-200 na mga kategorya (A, B, AB) ang ligtas na pagpigil ng mga internal arc fault. |
| Pagkawala ng Pagpapatuloy ng Serbisyo (LSC) | Tinutukoy ng mga kategorya ng IEC 62271-200 LSC1/LSC2/LSC2B kung ang mga katabing bay ay nananatiling may lakas sa panahon ng pagpapanatili. |
Talahanayan 10 — Mga Kritikal na Parameter ng Switchgear
| Pamantayan | Katawan | Saklaw |
| IEC 62271-1 | IEC | Mga karaniwang pagtutukoy para sa switchgear at controlgear ng HV — lahat ng klase ng boltahe. |
| IEC 62271-100 | IEC | Mga AC circuit breaker — pangunahing pamantayan ng MV/HV CB. |
| IEC 62271-200 | IEC | AC metal-enclosed switchgear para sa 1 kV–52 kV — MV assemblies. |
| IEC 62271-203 | IEC | Gas-insulated metal-enclosed switchgear (GIS) para sa >52 kV — transmission GIS. |
| IEC 61439-1 / -2 | IEC | LV switchgear assemblies — pag-verify ng disenyo at regular na pagsubok. |
| ANSI/IEEE C37 Series | IEEE | Sinasaklaw ang mga AC HV circuit breaker (C37.04/06/09), MV switchgear (C37.20), pagsubok. |
| GB/T 3906 | SAC | Chinese standard para sa 3.6–40.5 kV metal-enclosed switchgear. Katumbas ng IEC 62271-200. |
| Serye ng IEC 60947 | IEC | LV switchgear at controlgear — mga pamantayan ng device para sa mga breaker, disconnector, contactor. |
Talahanayan 11 — Mga Pangunahing Pamantayan sa Internasyonal para sa Switchgear
| Hakbang | Aktibidad | Mga Pangunahing Tanong at Deliverable |
| 1 | Pagsusuri ng System | Magsagawa/magsuri ng short-circuit analysis. Tukuyin ang maximum na kasalukuyang fault sa bawat lokasyon. |
| 2 | Kahulugan ng Pag-load at Boltahe | Tukuyin ang na-rate na normal na kasalukuyang, boltahe ng system, regulasyon ng boltahe, mga kinakailangan sa OLTC kung naaangkop. |
| 3 | Pagpili ng Teknolohiya | Piliin ang klase ng boltahe (LV/MV/HV), interrupting medium (vacuum/SF₆/air), uri ng enclosure (AIS/GIS/metal-enclosed), indoor/outdoor configuration. |
| 4 | Kahulugan ng Pamantayan | Tukuyin ang mga naaangkop na pamantayan, tukuyin ang mga kinakailangang sertipikasyon (IEC, ANSI, CE, CCC, DNV, atbp.) sa RFQ. |
| 5 | Koordinasyon ng Proteksyon | Tukuyin ang mga function ng relay, koordinasyon sa kasalukuyang panahon, protocol ng komunikasyon (IEC 61850, Modbus, DNP3), mga kinakailangan ng IAC/LSC. |
| 6 | Mga Kundisyon ng Site | Tukuyin ang temperatura, altitude, halumigmig, polusyon, seismic zone, panloob/panlabas na pag-install. Tukuyin ang mga detalye ng derating at enclosure. |
| 7 | RFQ at Pagsusuri | Magbigay ng teknikal na detalye. Suriin ang mga bid: pagsunod, mga pagsusuri sa uri, paghahatid, suporta, TCO. |
Talahanayan 12 — Seven-Step Switchgear Specification & Procurement Process
| Piliin ang Vacuum/Solid-Insulated MV Switchgear kapag… | Piliin ang SF₆ GIS kapag… |
| Ipinagbabawal o kinokontrol ang SF₆; future-proof, low-environmental-risk; MV ≤ 40.5 kV; mababang pagpapanatili; panloob na kagustuhan | Lugar ng site ay mahigpit na napilitan; boltahe >40.5 kV; mataas na maruming panlabas na kapaligiran; pinahabang agwat ng pagpapanatili; hermetically selyadong pagganap |
Talahanayan 13 — Gabay sa Pagpili ng Teknolohiya: Vacuum/SI vs SF₆ GIS
💡 KEY INSIGHT
Pagsusuri ng TCO: Sa loob ng 20 taong buhay ng serbisyo, ang kabuuang maintenance ng SF₆ MV switchgear at mga gastos sa pagtatapos ng buhay ay lumampas sa mga alternatibong vacuum/solid-insulated ng 15–25% (kabilang ang SF₆ recovery). Ang pagbibilang nito bago ang pangako ay lubos na inirerekomenda.
Lugao Power Co., Ltd.ay isang nangungunang espesyalista sa China na gumagawa ng electrical switchgear, power transformer, at box-type na transformer substation. Sa isang nakatuong pagtuon sa mga kagamitan sa pamamahagi ng kuryente, nakabuo ang Lugao ng malalim na kadalubhasaan sa engineering sa buong saklaw ng boltahe — mula sa switchgear ng pamamahagi ng mababang boltahe hanggang sa mga cabinet na may mataas na boltahe na metal-enclosed — na nagse-serve ng mga utility, EPC contractor, industrial operator, at renewable energy project developer sa mga pandaigdigang merkado.
Ang direktang supply ng pabrika na sinamahan ng malakas na kakayahan ng OEM, multi-standard na pagsunod, at isang mahusay na tumutugon na technical support team ay ginagawang mas gustong partner ng supply ang Lugao para sa mga internasyonal na proyekto na nangangailangan ng kalidad, pagsunod, at mapagkumpitensyang pagpepresyo.

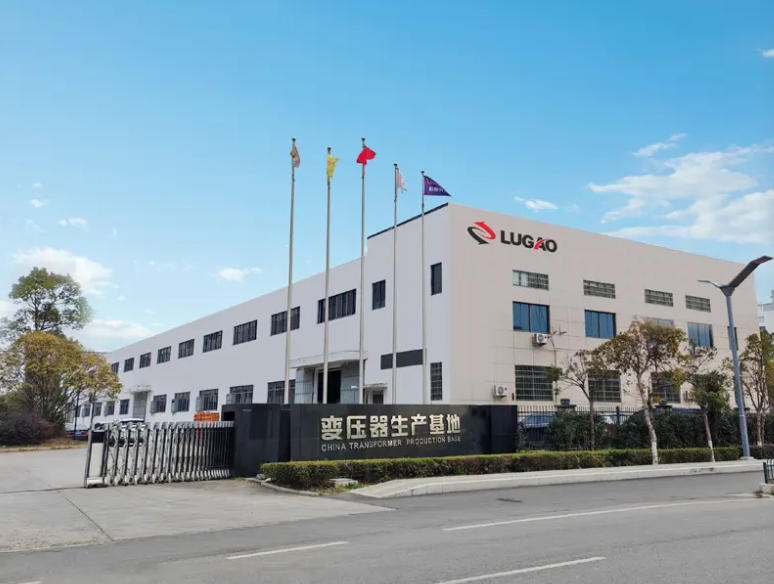

Larawan 4 — Lugao Power Co., Ltd. Pasilidad sa Paggawa
| produkto | Boltahe / Kasalukuyang Saklaw | Mga pamantayan | Mga Sertipikasyon |
| LV Main Distribution Board (MDB) | Hanggang 1,000 V / hanggang 6,300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV Motor Control Center (MCC) | Hanggang 1,000 V / hanggang 4,000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV Metal-Eclosed Switchgear | 3.6 kV – 40.5 kV / hanggang 4,000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, Type-Tested |
| Ring Main Unit (RMU) | 12 kV – 40.5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, Type-Tested |
| Ganap na Insulated Metal-Eclosed Cabinet | 12 kV – 40.5 kV / hanggang 4,000 A | IEC 62271-200 | CE, ISO, Type-Susted |
| HV Switchgear | 3,600 V – 40,500 V / hanggang 4,000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, Type-Tested |
| Custom / OEM Switchgear | Bawat detalye ng customer | IEC / ANSI / GB / BS (bawat proyekto) | Bawat kinakailangan ng proyekto |
Talahanayan 14 — Portfolio ng Produkto ng Lugao Power Switchgear
Ang mga pagpapatakbo ng pagmamanupaktura at engineering ng Lugao Power ay na-certify sa ISO 9001, na may Quality Management System (QMS) na sumasaklaw sa lahat ng yugto ng pagsasakatuparan ng produkto — mula sa papasok na inspeksyon ng materyal sa pamamagitan ng kontrol sa proseso ng pagmamanupaktura, tapos na pagsubok ng produkto, at suporta pagkatapos ng paghahatid. Kasama sa QMS ang mga kinokontrol na pamamaraan para sa pagsusuri ng disenyo, kwalipikasyon ng supplier, na-calibrate na pamamahala ng kagamitan sa pagsubok, pagproseso ng hindi pagsunod, at pagwawasto.
Uri ng pagsubok — isinasagawa sa mga prototype na unit sa kinikilalang third-party na high-voltage testing laboratories — bini-verify na ang disenyo ay nakakatugon sa lahat ng tinukoy na mga kinakailangan sa pagganap. Ang mga karaniwang linya ng produkto ng Lugao ay sinubok ng uri alinsunod sa mga naaangkop na pamantayan ng IEC at GB. Ang mga ulat ng uri ng pagsubok mula sa mga kinikilalang laboratoryo (kabilang ang KEMA, TÜV Rheinland, SGS, CPRI, at CEPRI) ay magagamit para sa pagsusuri bilang bahagi ng pakete ng dokumentasyon bago ang kwalipikasyon.
Ang mga uri ng pagsubok para sa MV switchgear (IEC 62271-200) ay kinabibilangan ng:
| Karaniwang Pagsusulit | Pamantayan / Pamantayan sa Pagtanggap |
| Makatiis ang Dalas ng Kapangyarihan | Inilapat ang boltahe sa na-rate na antas ng pagkakabukod sa loob ng 1 minuto — walang flashover o nakakagambalang discharge |
| Paglaban sa pagkakabukod | Megger test sa 2.5 kV o 5 kV DC; resulta kumpara sa baseline at minimum na threshold ng pagtanggap |
| Pagsubok sa mekanikal na operasyon | Circuit breaker at disconnector operating mekanismo cycled; oras ng pagpapatakbo at pagsukat ng paglalakbay |
| Interlocking Verification | Na-verify ang lahat ng mga interlock na pangkaligtasan (mekanikal at elektrikal) upang maiwasan ang mga maling pagkakasunud-sunod ng paglipat |
| Proteksyon Relay Functional Test | Sinuri ang lahat ng naka-configure na function ng proteksyon laban sa mga setting ng relay; na-verify ang mga oras ng biyahe ayon sa detalye |
| Wiring at Control Circuit Check | Lahat ng control at pangalawang wiring continuity, polarity, at insulation ay na-verify laban sa mga naaprubahang drawing |
| Visual at Dimensional na Inspeksyon | Lahat ng mga bahagi, pag-label, pagmamarka ng busbar, at mga koneksyon ay na-verify laban sa mga naaprubahang drawing ng pagmamanupaktura |
Talahanayan 15 — Lugao Power Routine Test Program para sa Switchgear
KALIDAD COMMITMENT
Ang bawat kargamento ng switchgear ng Lugao Power ay may kasamang kumpletong pakete ng teknikal na dokumentasyon: regular na ulat ng pagsubok kasama ang lahat ng mga nasusukat na halaga at pamantayan sa pagtanggap, uri ng mga sanggunian sa sertipiko ng pagsubok, mga sertipiko ng materyal, mga talaan ng pagkakalibrate para sa kagamitang pansubok, mga talaan ng dimensional na inspeksyon, at mga as-built na mga guhit. Maaaring isaayos ang third-party na inspeksyon at nasaksihang FAT kapag hiniling.
