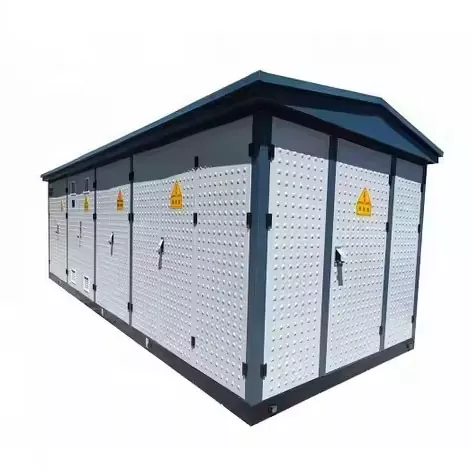

AngEuropean Style Complete Box Transformer Substationay isang lubos na pinagsama-sama at prefabricated na sistema ng pamamahagi ng kuryente na idinisenyo para sa mahusay, maaasahan, at nakakatipid ng espasyo sa pamamahagi ng kuryente. Hindi tulad ng mga tradisyunal na substation na nangangailangan ng malalaking imprastraktura at kumplikadong pag-install, isinasama ng compact solution na ito ang high-voltage switchgear, mga transformer, at low-voltage distribution equipment sa loob ng isang modular enclosure.
Sa mga pakinabang tulad ng mabilis na pag-deploy, matalinong pagsubaybay, proteksyon sa kapaligiran, at mataas na kaligtasan sa pagpapatakbo, ang mga substation na ito ay lalong ginagamit sa mga network ng kuryente sa lungsod, mga industrial park, mga proyekto ng renewable energy, at mga pasilidad sa imprastraktura. Ayon sa pananaliksik sa industriya, pinagsasama-sama ng mga European-style na substation ang maramihang mga de-koryenteng bahagi sa isang compact unit na nagpapababa ng footprint habang pinapabuti ang kahusayan sa pag-install at pagiging maaasahan ng pagpapatakbo.
Sa komprehensibong gabay na ito, tinutuklasan namin kung paano gumagana ang European style compact substations, ang kanilang istrukturang disenyo, mga pakinabang, mga aplikasyon, mga teknikal na parameter, at kung bakit gusto ng mga nangungunang tagagawa.LUGAOay nagsusulong ng modernong pamamahagi ng kuryente sa teknolohiyang ito.
A European Style Complete Box Transformer Substationay isang prefabricated electrical distribution system na nagsasama ng maraming bahagi ng power distribution sa isang enclosure. Ang mga system na ito ay factory-assembled at nasubok bago ihatid, na tinitiyak ang pagiging maaasahan at mabilis na on-site na pag-deploy.
Karaniwan, isinasama ng substation ang mga sumusunod na kagamitan:
Ang lahat ng mga bahagi ay naka-install sa loob ng isang sealed metal o composite housing, na bumubuo ng isang compact power distribution center na may kakayahang ihinto ang kuryente mula sa katamtamang boltahe patungo sa magagamit na mababang boltahe para sa mga end user.
Dahil sa compact na footprint at modular na disenyo nito, ang ganitong uri ng substation ay maaaring i-install malapit sa mga load center, pagpapabuti ng power efficiency at pagbabawas ng transmission loss.
Ang prinsipyo ng pagpapatakbo ng isang European compact box substation ay sumusunod sa isang direktang proseso ng pamamahagi ng kuryente:
Dahil ang lahat ng mga sistemang ito ay isinama sa isang prefabricated na enclosure, ang pag-install at pag-commissioning ay nagiging mas mabilis kumpara sa mga tradisyonal na substation.
Kasama rin sa maraming modernong compact substation ang mga intelligent monitoring system na nagbibigay-daan sa malayuang diagnostics, automated fault detection, at real-time na pagsubaybay sa performance.
Ang isang European style compact substation ay idinisenyo gamit ang isang modular compartment structure. Ang bawat seksyon ay gumaganap ng isang partikular na electrical function at tinitiyak ang ligtas na operasyon.
| Component | Pangunahing Pag-andar | Paglalarawan |
|---|---|---|
| High-Voltage Compartment | Power input at proteksyon | Naglalaman ng mga pangunahing yunit ng singsing, mga circuit breaker, at mga aparatong proteksiyon |
| Transformer Compartment | Pagbabago ng boltahe | May kasamang dry-type o oil-immersed distribution transformer |
| Low-Voltage Compartment | Pamamahagi ng kuryente | Namamahagi ng kuryente sa mga gusali, pabrika, o imprastraktura |
| Sistema ng Kontrol at Pagsubaybay | Matalinong pamamahala | Nagbibigay ng malayuang pagsubaybay, pagtuklas ng fault, at automation |
Ang mga compartment na ito ay nakahiwalay sa isa't isa upang mapahusay ang kaligtasan sa pagpapatakbo at pasimplehin ang mga pamamaraan sa pagpapanatili.
Ang mga tradisyunal na substation ay nangangailangan ng maraming gusali at kumplikadong proseso ng pag-install. Pinagsasama ng European compact substation ang lahat ng kagamitang elektrikal sa iisang enclosure, na lubhang binabawasan ang mga kinakailangan sa imprastraktura. :contentReference[oaicite:4]{index=4}
Ang pinagsama-samang istraktura ay nagbibigay-daan sa mga substation na mai-install kahit sa mga lugar na makapal ang populasyon kung saan limitado ang pagkakaroon ng lupa.
Dahil ang substation ay factory-assembled at nasubok bago ihatid, ang pag-install ay karaniwang nagsasangkot lamang ng paghahanda ng pundasyon at koneksyon ng cable.
Kasama sa mga European compact substation ang maraming mekanismo ng kaligtasan:
Pinagsasama ng mga modernong substation ang malayuang pagsubaybay, automation, at mga sistema ng pag-diagnose ng fault para mapahusay ang kahusayan sa pagpapatakbo.
| Tampok | European Compact Substation | Tradisyunal na Substation |
|---|---|---|
| Oras ng Pag-install | Maikli (prefabricated) | Mahabang panahon ng konstruksiyon |
| bakas ng paa | Maliit | Malaking lupain ang kailangan |
| Pagpapanatili | Mga independiyenteng kompartamento | Kumplikadong pagpapanatili |
| Deployment | Pabrika na binuo | On-site na pagpupulong |
| Matalinong Pagsubaybay | Sinusuportahan | Kadalasang limitado |
Available ang mga European style compact substation sa iba't ibang configuration depende sa mga kinakailangan ng proyekto.
| Parameter | Karaniwang Halaga |
|---|---|
| Na-rate na Boltahe | 6kV – 35kV |
| Na-rate na Kapasidad | 100 kVA – 2500 kVA |
| Mababang Boltahe na Output | 400V / 415V |
| Antas ng Proteksyon | IP54 |
| Paraan ng Paglamig | Paglamig ng hangin o paglamig ng langis |
| Haba ng Operasyon | 25–30 taon |
Ang modular na disenyo ay nagbibigay-daan sa pag-customize ng mga antas ng boltahe, mga uri ng transpormer, at mga sistema ng pagsubaybay upang umangkop sa mga partikular na aplikasyon.
Ang mga European style compact box substation ay malawakang ginagamit sa iba't ibang industriya dahil sa kanilang versatility at compact na disenyo.
Ang mga substation na ito ay nagbibigay-daan sa mahusay na pamamahagi ng kuryente kahit na sa mga mapaghamong kapaligiran at malalayong lokasyon.
Ang proseso ng pag-install ng isang European compact substation ay makabuluhang pinasimple kumpara sa mga maginoo na substation.
Habang patuloy na lumalaki ang pangangailangan ng kuryente at lalong nagiging limitado ang lupain sa kalunsuran, nagiging mahalagang bahagi ng modernong imprastraktura ng kuryente ang mga compact na substation.
Ang mga inobasyon sa hinaharap ay inaasahang kasama ang:
Mga tagagawa tulad ngLUGAOay patuloy na pinapabuti ang mga compact na teknolohiya ng substation upang matugunan ang mga umuusbong na pangangailangan ng mga matalinong lungsod, mga sistema ng nababagong enerhiya, at napapanatiling imprastraktura.
Gumagamit ang mga European substation ng hiwalay na compartment para sa mga high-voltage, transformer, at low-voltage na mga seksyon, na nagpapahusay sa kaligtasan at kakayahang umangkop sa pagpapanatili. Ang mga substation ng Amerikano ay madalas na gumagamit ng isang solong selyadong istraktura.
Ang mga karaniwang kapasidad ay mula sa 100 kVA hanggang higit sa 2500 kVA depende sa mga kinakailangan ng proyekto.
Ang pag-install ay madalas na makumpleto sa loob ng ilang araw dahil ang kagamitan ay gawa na at nasubok sa pabrika.
Oo. Malawakang ginagamit ang mga ito sa mga solar farm, wind power system, at distributed energy network.
Karamihan sa mga European compact substation ay may operational lifespan na humigit-kumulang 25–30 taon na may wastong pagpapanatili.
AngEuropean Style Complete Box Transformer Substationkumakatawan sa susunod na henerasyon ng teknolohiya ng pamamahagi ng kuryente. Sa pinagsama-samang disenyo, mabilis na pag-install, mataas na pamantayan sa kaligtasan, at matalinong kakayahan sa pagsubaybay, nag-aalok ito ng maaasahan at mahusay na solusyon para sa modernong imprastraktura ng kuryente.
Mula sa urban power grids hanggang sa renewable energy projects, binabago ng compact substation technology na ito kung paano ipinamamahagi ang kuryente sa buong mundo. Mga nangungunang tagagawa tulad ngLUGAOpatuloy na magbabago sa larangang ito, na naghahatid ng mga advanced na solusyon na nagpapahusay sa kahusayan, pagpapanatili, at pagiging maaasahan ng pagpapatakbo.
Kung naghahanap ka ng high-performance na compact substation solution na naaayon sa iyong mga kinakailangan sa proyekto,makipag-ugnayan sa aminngayon para matutunan kung paano masusuportahan ng LUGAO ang iyong mga pangangailangan sa pamamahagi ng kuryente gamit ang propesyonal na kadalubhasaan at mga advanced na solusyon sa engineering.
