Bisigored Matatanggal na AC Metal Enclosed Switchgeargumaganap ng isang kritikal na papel sa medium-boltahe na mga sistema ng pamamahagi ng kuryente. Dinisenyo para sa kaligtasan, flexibility, at kahusayan sa pagpapatakbo, ang advanced na switchgear solution na ito ay nagtatampok ng mga segregated compartment, withdrawable circuit breaker, at matatag na proteksyon na lumalaban sa arko. Sa komprehensibong gabay na ito, ginalugad namin ang istraktura nito, mga teknikal na parameter, mga sitwasyon ng aplikasyon, mga pakinabang, mga kinakailangan sa pag-install, mga diskarte sa pagpapanatili, at mga alituntunin sa pagpili. Itinatampok din ng artikulong ito kung paanoLugao Powernaghahatid ng maaasahan at sumusunod sa mga standard na switchgear system na iniayon sa pandaigdigang pang-industriya at mga pangangailangan sa utility.

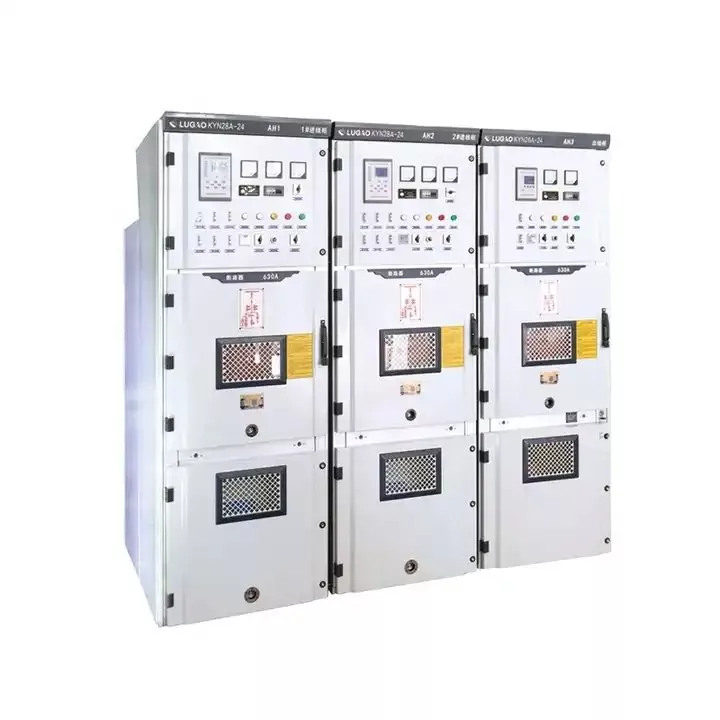

Ang Armored Removable AC Metal Enclosed Switchgear ay isang uri ng medium-voltage switchgear system na dinisenyo na may ganap na metal-clad structure at withdrawable (removable) functional units. Karaniwan itong ginagamit sa 3.6kV–40.5kV AC power system para sa pagtanggap, pamamahagi, pagkontrol, at pagprotekta sa elektrikal na enerhiya.
Ang "nakabaluti" na istraktura ay nangangahulugan na ang mga panloob na compartment ay pinaghihiwalay ng mga grounded na partisyon ng metal, na nagbibigay ng pinahusay na kaligtasan at pinipigilan ang pagpapalaganap ng fault. Ang tampok na "naaalis" o "naaalis" ay tumutukoy sa yunit ng circuit breaker na ligtas na mailipat sa pagitan ng mga serbisyo, pagsubok, at mga nakadiskonektang posisyon.
Sa pagtaas ng mga pangangailangan para sa kaligtasan ng elektrikal, pagpapatuloy ng pagpapatakbo, at matalinong pamamahala ng grid, hindi na sapat ang mga tradisyonal na open-type na switchgear system. Ang mga modernong substation at mga plantang pang-industriya ay nangangailangan ng:
Tinutugunan ng armored removable metal enclosed switchgear ang mga kinakailangang ito sa pamamagitan ng pagsasama ng mga mechanical interlocking system, metal-clad isolation, at withdrawable breaker.
Ang isang karaniwang armored switchgear panel ay binubuo ng maraming nakahiwalay na mga compartment:
| Kompartimento | Function |
|---|---|
| Kompartamento ng Busbar | Naglalagay ng mga pangunahing busbar at branch busbar |
| Circuit Breaker Compartment | Naglalaman ng maaaring i-withdraw na vacuum circuit breaker |
| Cable Compartment | Koneksyon para sa mga papasok/papalabas na cable |
| Control Compartment | Mga relay ng proteksyon, metro, mga control device |
Ang disenyong ito ay nagbibigay-daan sa ligtas na pagpapanatili nang walang kumpletong pagsasara ng system.
Pinipigilan ng maramihang mga mekanismo ng interlock ang mga hindi ligtas na operasyon, gaya ng:
Kasama sa mga karaniwang teknikal na parameter ang:
| Parameter | Karaniwang Halaga |
|---|---|
| Na-rate na Boltahe | 3.6kV – 40.5kV |
| Na-rate na Kasalukuyan | 630A – 3150A |
| Na-rate na Short-Circuit Breaking Current | 20kA – 40kA |
| Antas ng Proteksyon | IP4X (Enclosure) |
| Mga pamantayan | IEC 62271-200 / GB/T 3906 |
Ang pagsunod sa mga internasyonal na pamantayan ay nagsisiguro ng kaligtasan, koordinasyon ng pagkakabukod, at pagpigil ng arc fault.
Ang teknolohiya ng vacuum circuit breaker ay nag-aalok ng:
Ang disenyo ng modular panel ay nagbibigay-daan sa madaling pagpapalawak ng system para sa paglaki ng pagkarga sa hinaharap.
Sa mga high-load at high-fault-current na kapaligiran, ang armored removable switchgear ay makabuluhang nagpapabuti sa katatagan ng system.
Maaaring pahabain ng wastong pagpapanatili ang buhay ng serbisyo nang higit sa 20–30 taon sa ilalim ng normal na mga kondisyon ng pagpapatakbo.
Ang pagpili ng tamang armored removable AC metal enclosed switchgear ay nangangailangan ng pagsusuri:
Lugao Powernagbibigay ng mga customized na solusyon sa engineering batay sa mga detalye ng proyekto, na tinitiyak ang pagsunod sa mga pamantayan ng IEC at mga kinakailangan na partikular sa customer.
Ang switchgear ng metal-clad ay may ganap na grounded na mga partisyon ng metal sa pagitan ng lahat ng mga compartment, habang ang pangkalahatang metal-enclosed switchgear ay maaaring walang kumpletong paghihiwalay.
Ang mga uri ng withdrawable ay nagbibigay-daan sa mas mabilis na pagpapanatili at pagbabawas ng downtime, na pagpapabuti ng kahusayan sa pagpapatakbo.
Para sa mga kritikal na imprastraktura at mataas na short-circuit na kapaligiran, ang mga istrukturang lumalaban sa arko ay makabuluhang nagpapahusay sa kaligtasan ng mga tauhan.
Sa wastong pagpapanatili, ang buhay ng serbisyo ay karaniwang lumalampas sa 20 taon.
Ang Armored Removable AC Metal Enclosed Switchgear ay kumakatawan sa ebolusyon ng medium-voltage distribution system. Ang armored construction nito, withdrawable breaker design, advanced interlocking mechanisms, at pagsunod sa international standards ay ginagawa itong maaasahan at ligtas na pagpipilian para sa mga modernong substation at industrial power system.
Habang nagiging mas kumplikado ang pandaigdigang imprastraktura ng enerhiya at patuloy na tumataas ang mga kinakailangan sa pagiging maaasahan, ang pagpili ng pinagkakatiwalaang tagagawa ay mahalaga.Lugao Poweray nakatuon sa paghahatid ng mataas na pagganap, sumusunod sa pamantayan na mga solusyon sa switchgear na iniayon sa magkakaibang pangangailangan ng proyekto sa buong mundo.
