Ano ang Ring Main Unit at Paano Ito Gumagana sa Modernong Power Distribution

A Ring Main Unit (RMU)gumaganap ng isang kritikal na papel sa modernong mga sistema ng pamamahagi ng katamtamang boltahe ng kuryente, lalo na sa mga urban network, mga pasilidad na pang-industriya, at imprastraktura ng nababagong enerhiya. Ang malalim na gabay na ito ay nagpapaliwanag kung ano ang isang Ring Main Unit, kung paano ito gumagana, ang mga panloob na bahagi nito, mga pangunahing uri, aplikasyon, mga pakinabang, at kung paano pumili ng tamang RMU para sa iyong proyekto.

Talaan ng mga Nilalaman

1. Panimula sa Ring Main Units
2. Paano Gumagana ang Ring Main Unit?
3. Mga Pangunahing Bahagi ng Pangunahing Unit ng Singsing
4. Mga Uri ng Pangunahing Yunit ng Singsing
5. Mga Detalye ng Pangunahing Unit ng Ring
6. Mga Application ng Ring Main Units
7. Mga Bentahe ng Paggamit ng Ring Main Unit
8. Paano Pumili ng Tamang Ring Main Unit
9. Pangunahing Unit ng Ring kumpara sa Tradisyunal na Switchgear
10. Mga Pagsasaalang-alang sa Pagpapanatili at Kaligtasan
11. Mga Madalas Itanong

1. Panimula sa Ring Main Units

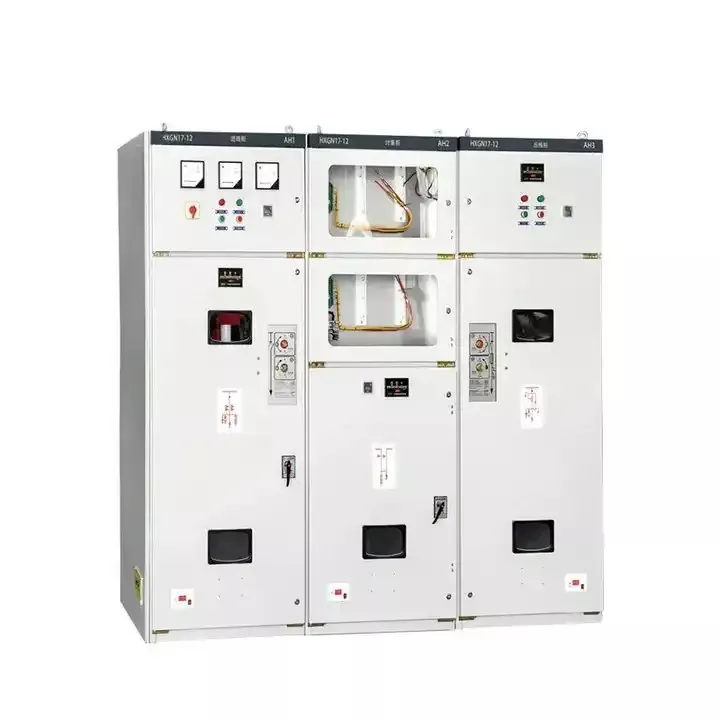

Ang Ring Main Unit ay isang compact, metal-enclosed switchgear na idinisenyo para sa medium-voltage power distribution, karaniwang mula 6kV hanggang 40.5kV. Ang pangunahing function ng isang Ring Main Unit ay upang matiyak ang isang maaasahan at tuluy-tuloy na supply ng kuryente sa pamamagitan ng pagbuo ng isang closed-loop (ring) distribution network.

Hindi tulad ng mga sistema ng radial, ang isang Ring Main Unit ay nagpapahintulot sa kuryente na maibigay mula sa dalawang direksyon. Kung mabigo ang isang seksyon, maaaring i-rerouting kaagad ang kuryente, na ginagawang kailangang-kailangan ang mga RMU para sa mga kritikal na imprastraktura gaya ng mga ospital, data center, commercial complex, at matalinong lungsod.

2. Paano Gumagana ang Ring Main Unit?

Ang isang Ring Main Unit ay gumagana sa pamamagitan ng pagkonekta ng maramihang mga distribution feeder sa isang ring topology. Ang bawat RMU ay karaniwang binubuo ng:

• Dalawang papasok na switch ng feeder
• Isang papalabas na yunit ng proteksyon ng transpormer

Sa normal na operasyon, walang putol na dumadaloy ang kuryente sa singsing. Kung ang isang fault ay nangyari sa isang feeder, ang sira na seksyon ay maaaring ihiwalay habang pinapanatili ang power supply sa pamamagitan ng alternatibong landas. Ang kakayahan sa pagpapagaling sa sarili na ito ay isang pangunahing dahilan kung bakit malawakang ginagamit ang Mga Pangunahing Yunit ng Ring sa mga modernong grid.

3. Mga Pangunahing Bahagi ng Pangunahing Unit ng Ring

Ang isang karaniwang Ring Main Unit ay nagsasama ng maraming bahagi sa isang compact enclosure:

• Load Break Switch (LBS):Kinokontrol at inihihiwalay ang mga circuit sa ilalim ng mga kondisyon ng pagkarga.
• Circuit Breaker:Nagbibigay ng short-circuit at overload na proteksyon.
• Sistema ng Busbar:Namamahagi ng kapangyarihan sa loob sa pagitan ng mga compartment.
• Mga Relay ng Proteksyon:Tuklasin ang mga pagkakamali at mag-trigger ng paghihiwalay.
• Earthing Switch:Tinitiyak ang kaligtasan sa panahon ng pagpapanatili.

Gusto ng mga tagagawaLugaopagsamahin ang mga advanced na insulation at sealing na teknolohiya para mapahusay ang operational reliability at lifespan.

4. Mga Uri ng Ring Main Units

Ang mga Pangunahing Yunit ng Ring ay maaaring uriin batay sa insulation medium at functional na disenyo:

4.1 Gas-Insulated Ring Main Unit (GIS RMU)

Gumagamit ng SF6 gas para sa insulation, nag-aalok ng compact size, mataas na dielectric strength, at mahusay na proteksyon sa kapaligiran.

4.2 Air-Insulated Ring Main Unit (AIS RMU)

Umaasa sa hangin bilang pagkakabukod, na angkop para sa mga panloob na pag-install kung saan ang espasyo ay hindi gaanong napipigilan.

4.3 Solid Insulated Ring Pangunahing Yunit

Gumagamit ng epoxy resin o solid dielectric na materyales, inaalis ang SF6 gas at sumusuporta sa eco-friendly na mga sistema ng kuryente.

5. Mga Detalye ng Pangunahing Unit ng Ring

6. Mga Application ng Ring Main Units

Ang mga Ring Main Unit ay naka-deploy sa iba't ibang sektor:

• Mga network ng pamamahagi ng kuryente sa lungsod at kanayunan
• Mga plantang pang-industriya at pasilidad sa pagmamanupaktura
• Mga komersyal na gusali at residential complex
• Mga substation ng nababagong enerhiya
• Mga sistema ng tren at metro

Dahil sa kanilang modular na disenyo, ang mga RMU ay perpekto para sa nasusukat at handa sa hinaharap na mga sistema ng kuryente.

7. Mga Bentahe ng Paggamit ng Ring Main Unit

• Mataas na pagiging maaasahan ng supply sa pamamagitan ng disenyo ng dual-feed
• Compact footprint at space-saving installation
• Pinahusay na kaligtasan sa pagpapatakbo
• Mababang mga kinakailangan sa pagpapanatili
• Pagkatugma sa smart grid automation

Ang mga kalamangan na ito ay ginagawang ang Mga Pangunahing Yunit ng Singsing na isang ginustong solusyon para sa modernong pamamahagi ng medium-boltahe.

8. Paano Pumili ng Tamang Ring Main Unit

Kapag pumipili ng Ring Main Unit, isaalang-alang ang mga sumusunod na salik:

1. Rated boltahe at kasalukuyang kinakailangan
2. Kapaligiran sa pag-install (panloob/panlabas)
3. Kagustuhan sa teknolohiya ng pagkakabukod
4. Mga tampok ng proteksyon at automation
5. Pagsunod sa mga pamantayan ng IEC

Ang pagrepaso sa detalyadong dokumentasyon ng produkto mula sa mga may karanasang tagagawa gaya ng Lugao ay maaaring makabuluhang pasimplehin ang proseso ng paggawa ng desisyon.

9. Ring Main Unit kumpara sa Tradisyunal na Switchgear

10. Mga Pagsasaalang-alang sa Pagpapanatili at Kaligtasan

Bagama't ang Mga Pangunahing Yunit ng Ring ay idinisenyo para sa kaunting pagpapanatili, ang mga pana-panahong inspeksyon ay mahalaga. Ang mga pangunahing kasanayan sa pagpapanatili ay kinabibilangan ng:

• Visual na inspeksyon ng mga enclosure at seal
• Functional na pagsubok ng mga mekanismo ng paglipat
• Pagsubaybay sa pagganap ng pagkakabukod

Ang mga modernong RMU mula sa Lugao ay nagsasama ng mga sealed-for-life na disenyo, na binabawasan ang on-site na pagpapanatili at pagpapabuti ng kaligtasan.

Mga Madalas Itanong (FAQ)

Q1: Sa anong antas ng boltahe ginagamit ang Ring Main Unit?

Karaniwang ginagamit ang Ring Main Unit sa mga medium-voltage na network mula 6kV hanggang 40.5kV.

Q2: Ang isang Ring Main Unit ba ay angkop para sa panlabas na pag-install?

Oo, maraming Ring Main Unit ang idinisenyo na may mataas na IP rating para sa panlabas at malupit na kapaligiran.

Q3: Gaano katagal ang isang Ring Main Unit?

Sa wastong disenyo at kaunting maintenance, ang isang Ring Main Unit ay maaaring gumana nang maaasahan sa loob ng 25–30 taon.

Q4: Ang Mga Pangunahing Yunit ng Singsing ay magiliw sa kapaligiran?

Ang solid insulated at SF6-free Ring Main Units ay lalong pinagtibay upang matugunan ang mga regulasyon sa kapaligiran.

Sa konklusyon, ang Ring Main Unit ay isang pundasyon ng modernong pamamahagi ng kuryente, na nag-aalok ng pagiging maaasahan, kaligtasan, at scalability. Kung ikaw ay nag-a-upgrade ng isang kasalukuyang network o nagdidisenyo ng isang bagong medium-voltage system, ang pagpili ng tamang RMU ay mahalaga. Kung naghahanap ka ng mga napatunayang solusyon sa Ring Main Unit na sinusuportahan ng kadalubhasaan sa engineering, nag-aalok ang Lugao ng komprehensibong portfolio na iniayon sa mga pandaigdigang pamantayan. Para sa teknikal na konsultasyon, mga naka-customize na solusyon, o mga detalye ng pagpepresyo, huwag mag-atubilingmakipag-ugnayan sa aminngayon at gawin ang susunod na hakbang tungo sa isang mas matalino at mas maaasahang network ng kuryente.
