Mga transformer na nakalubog sa langisgumaganap ng isang mahalagang papel sa modernong paghahatid ng kuryente at mga sistema ng pamamahagi. Mula sa mga pang-industriya na halaman hanggang sa mga pambansang substation, ang mga transformer na puno ng langis ay malawakang ginagamit dahil sa kanilang mahusay na pagganap ng pagkakabukod, kahusayan sa paglamig, pagiging maaasahan, at mahabang buhay ng serbisyo. Sa komprehensibong gabay na ito, tinutuklasan namin kung ano ang isang oil immersed transformer, kung paano ito gumagana, ang istraktura nito, mga teknikal na detalye, mga paraan ng paglamig (ONAN/ONAF), mga pakinabang sa mga dry-type na transformer, mga kasanayan sa pagpapanatili, at kung paano pumili ng tamang tagagawa tulad ngLugaoPower oil immersed transformer solutions.

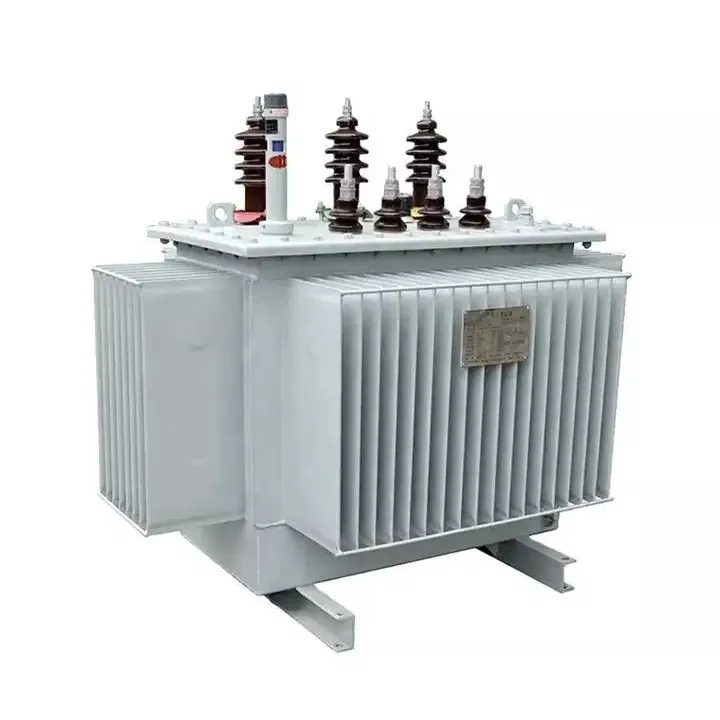

Anlangis sa ilalim ng tubig transpormador, na kilala rin bilang isang oil filled o liquid immersed transformer, ay isang uri ng power transformer kung saan ang core at windings ay nakalubog sa insulating mineral oil. Ang langis ng transpormer ay nagsisilbi ng dalawang pangunahing pag-andar:
Ang mga transformer na ito ay malawakang ginagamit sa daluyan at mataas na boltahe na mga network ng pamamahagi ng kuryente, karaniwang mula 10kV hanggang 220kV o mas mataas, depende sa mga kinakailangan ng system.
Ang prinsipyo ng pagpapatakbo ng isang oil immersed transpormer ay batay sa electromagnetic induction. Kapag dumadaloy ang alternating current sa primary winding, lumilikha ito ng magnetic field sa laminated silicon steel core. Ang magnetic flux na ito ay nagpapahiwatig ng boltahe sa pangalawang paikot-ikot.
Ang langis ay natural na umiikot o sa pamamagitan ng sapilitang mga sistema ng paglamig, depende sa laki at rating ng transpormer.
| Component | Function |
|---|---|
| Core | Nagbibigay ng magnetic path para sa flux |
| Paikot-ikot | Pangunahin at pangalawang boltahe na conversion |
| Langis ng Transformer | Daluyan ng paglamig at pagkakabukod |
| Tangke ng Conservator | Kontrol ng pagpapalawak ng langis |
| Radiator | Pagwawaldas ng init |
| Buchholz Relay | Sistema ng proteksyon ng gas |
| I-tap ang Changer | Regulasyon ng boltahe |
Ang pagpili ng naaangkop na paraan ng paglamig ay nagsisiguro ng pinakamainam na pagganap ng thermal at nagpapalawak ng buhay ng transpormer.
Bagama't ang mga dry-type na transformer ay angkop para sa panloob na pag-install, ang mga oil immersed na transformer ay nananatiling mas pinili para sa mga panlabas na substation at mabibigat na pang-industriya na karga.
Gusto ng mga tagagawaLugao Powermagbigay ng pasadyang mga solusyon sa transpormer para sa magkakaibang mga aplikasyon sa buong mundo.
| Parameter | Karaniwang Saklaw |
|---|---|
| Na-rate na Kapasidad | 30kVA – 250MVA |
| Pangunahing Boltahe | 6kV – 220kV |
| Dalas | 50Hz / 60Hz |
| Impedance | 4% – 10% |
| Klase ng Insulasyon | Class A / Class O |
Ang pakikipagsosyo sa isang mapagkakatiwalaang tagagawa ng transpormer ng substation ay nagsisiguro ng pagsunod sa mga internasyonal na pamantayan at pangmatagalang kaligtasan sa pagpapatakbo.
Ang preventive maintenance ay makabuluhang binabawasan ang panganib sa pagkabigo at pinahaba ang buhay ng serbisyo.
Karaniwang 20–30 taon na may wastong pagpapanatili.
Oo, ang mineral na langis ay nasusunog, ngunit ang mga sistema ng kaligtasan at wastong pag-install ay nagpapaliit ng mga panganib.
Ang mga oil immersed na transformer ay karaniwang mas mahusay para sa panlabas at mataas na kapasidad na mga aplikasyon dahil sa mahusay na paglamig.
IEC 60076, ANSI/IEEE, at mga pamantayan ng GB.
Ang mga oil immersed transformer ay nananatiling backbone ng pandaigdigang imprastraktura ng pamamahagi ng kuryente. Sa mahusay na thermal management, tibay, at cost-efficiency, patuloy silang nangunguna sa mga alternatibong teknolohiya sa mga demanding environment.
Kung naghahanap ka ng maaasahang oil immersed transformer manufacturer na may mga internasyonal na sertipikasyon at customized na suporta sa engineering,Lugao Powernag-aalok ng mga advanced na solusyon na iniayon sa iyong mga kinakailangan sa proyekto. Para sa mga detalyadong detalye at mapagkumpitensyang mga panipi,makipag-ugnayan sa aminngayon at hayaan ang aming engineering team na palakasin ang iyong tagumpay.
