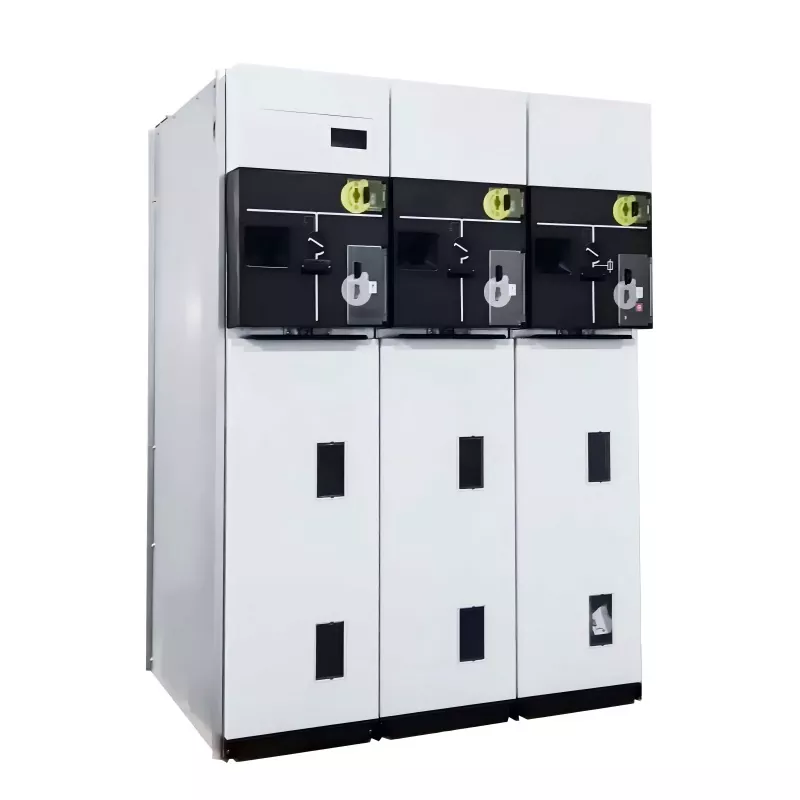

SM6 SF6 Gas insulated compact RMU metal enclosed switchgear

Naghahanap ng maaasahang tagagawa at supplier ng China? Huwag nang tumingin pa! Ang Lugao ay isang nangungunang pabrika na nag-aalok ng mataas na kalidad na SM6 SF6 Gas insulated compact RMU metal na nakapaloobswitchgear. Isa itong medium-voltage ring main unit na idinisenyo para sa ligtas, maaasahan, at compact na pamamahagi ng kuryente. Pinagsasama nito ang mga switch ng break ng load, mga circuit breaker, busbar, at mga kagamitang pang-proteksyon sa loob ng isang selyadong metal enclosure na puno ng SF6 insulating gas.

Nagbibigay ang gas-insulated structure na ito ng mahusay na insulation performance at arc-quenching capability, na tinitiyak ang matatag na operasyon sa demanding electrical environment. Ang SM6 SF6 Gas Insulated Compact RMU Metal Enclosed Switchgear ay malawakang ginagamit sa mga modernong network ng pamamahagi kung saan ang kahusayan sa espasyo, kaligtasan, at pagiging maaasahan ay mahalaga.

Pangunahing teknikal na mga parameter

Hindi.	item		Yunit	Mga Parameter
1	Na-rate na Boltahe		kV	12	24	36	40.5
2	Na-rate na Kasalukuyan		A	630/1250
3	Na-rate na Dalas		Hz	50/60
4	1-Minutong Power Frequency Makatiis sa Boltahe	Kabuuang Halaga	kV	42	55	80	95
		Break Point		48	65	95	110
5	Ang Lightning Impulse ay Nakatiis sa Boltahe	Kabuuang Halaga	kV	75	125/150	170	95
		Break Point		85	150/160	185	215
6	Na-rate na Short-Time Withstand Current	Pangunahing Circuit	kA	25/2s
		Grounding Circuit		25/2s
7	Rated Peak Makatiis sa Kasalukuyang		kA	63			50
8	Rated Transfer Kasalukuyang		A	1300~1700
9	Rated Load Closing Breaking Current		A	630
10	Na-rate na Cable Charging Breaking Current		A	50/10
11	Unloaded Transformer Breaking Current		A	20
12	Cable Charging Ground Fault Breaking Current		A	100			80
13	Na-rate na Short-Circuit Breaking Current		kA	20
14	Rated Short-Circuit Closing Current		kA	63			50
15	Klase ng Proteksyon			IP3X
16	Mag-load ng Switch Life		Oras	5000
17	Grounding Switch Life		Oras	5000

Ano ang Function ng SM6 SF6 Gas Insulated Compact RMU Metal Enclosed Switchgear?

• Kontrolin at ipamahagi ang medium-voltage na electrical power sa loob ng mga ring network system.
• Protektahan ang mga de-koryenteng kagamitan at cable mula sa mga overload at short circuit.
• Magbigay ng ligtas na paglipat, paghihiwalay, at proteksyon ng fault sa mga network ng pamamahagi.
• Tiyakin ang tuluy-tuloy na power supply sa pamamagitan ng ring network configuration.
• Suportahan ang matatag na operasyon ng mga urban at industrial power grids.

Ano ang mga Benepisyo ng SM6 SF6 Gas Insulated Compact RMU Metal Enclosed Switchgear?

• Napakahusay na Pagganap ng Insulation– Ang SF6 gas ay nagbibigay ng superior insulation at arc extinguishing na kakayahan.
• Compact na Istraktura– Ang disenyong nakakatipid sa espasyo ay angkop para sa mga panloob na substation at limitadong lugar ng pag-install.
• Mataas na Pagkakaaasahan– Pinoprotektahan ng selyadong metal enclosure ang mga panloob na bahagi mula sa alikabok, kahalumigmigan, at polusyon.
• Mababang Pagpapanatili– Ang ganap na nakapaloob na sistema ay binabawasan ang mga gastos sa pagpapanatili at pagpapatakbo.
• Ligtas na Operasyon– Pinapabuti ng mga pinagsama-samang mekanismo ng proteksyon ang kaligtasan at katatagan ng system.

Mga aplikasyon

AngSM6 SF6 Gas Insulated Compact RMU Metal Enclosed Switchgearay malawakang ginagamit sa medium-voltage distribution system sa iba't ibang industriya.

• Mga network ng pamamahagi ng kuryente sa lungsod at kanayunan
• Mga plantang pang-industriya at mga pasilidad sa pagmamanupaktura
• Mga komersyal na gusali at pamayanang tirahan
• Mga riles at imprastraktura ng transportasyon
• Mga industriya ng pagmimina at metalurhiya
• Mga nababagong sistema ng pamamahagi ng enerhiya
• Mga prefabricated na substation at compact power station
•
•

Mga kalamangan

• Compact at modular na istraktura para sa nababaluktot na pag-install.
• Maaasahang arc extinguishing na may SF6 gas insulation.
• Tinitiyak ng metal-enclosed na disenyo ang kaligtasan sa pagpapatakbo.
• Malakas na pagtutol sa mga salik sa kapaligiran tulad ng alikabok at halumigmig.
• Mahabang buhay ng serbisyo na may kaunting mga kinakailangan sa pagpapanatili.

FAQ

1. Anong mga antas ng boltahe ang magagamit para sa SM6 SF6 Gas Insulated Compact RMU Metal Enclosed Switchgear?

Angswitchgearay karaniwang idinisenyo para sa mga sistema ng medium-voltage gaya ng 12kV, 24kV, at 36kV, depende sa mga kinakailangan ng proyekto at mga detalye ng network ng pamamahagi.

2. Ang SM6 SF6 Gas Insulated Compact RMU Metal Enclosed Switchgear ay angkop para sa panloob na pag-install?

Oo. Ang compact na metal-enclosed na disenyo nito ay ginagawang perpekto para sa mga panloob na substation, komersyal na gusali, at industriyal na distribution room kung saan limitado ang espasyo.

3. Nangangailangan ba ang RMU ng madalas na pagpapanatili?

Hindi. Pinoprotektahan ng sealed SF6 gas insulation system ang mga panloob na bahagi mula sa kontaminasyon sa kapaligiran, na nagpapahintulot sa pangmatagalang operasyon na walang maintenance.

4. Maaari bang isama ang switchgear sa mga smart grid system?

Oo. Sinusuportahan ng mga modernong configuration ang mga interface ng automation at malayuang pagsubaybay, na ginagawang tugma ang kagamitan sa mga matatalinong network ng pamamahagi.
