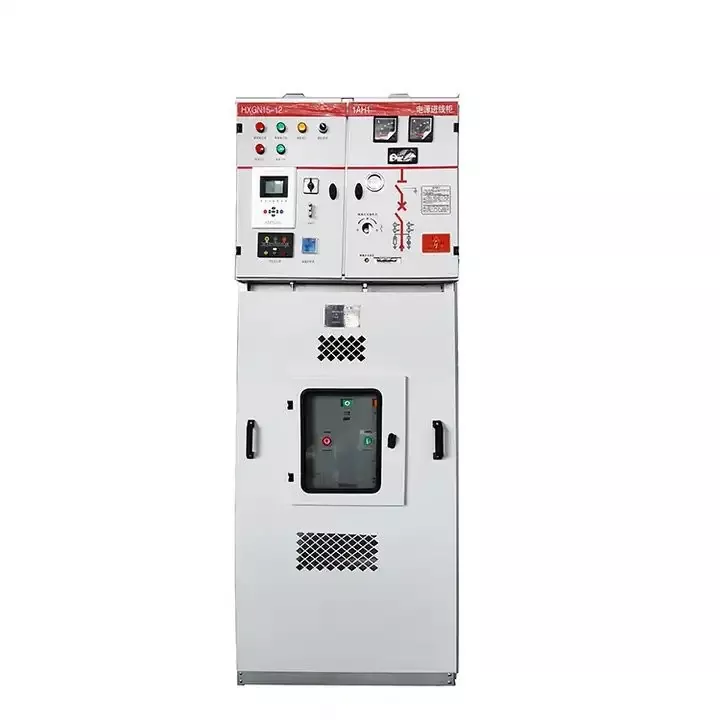

12KV Sf6 High Voltage Ring Main Unit Switchgear

Bilang tagagawa at supplier sa China, nag-aalok kami ng customized na 12KV Sf6 High Voltage Ring Main Unit Switchgear sa mataas na kalidad ngunit sa murang presyo para sa mga mamamakyaw. AngMataas na Boltahe RMUnagtatampok ng metal-enclosed cabinet na may napakataas na rating ng proteksyon, na epektibong pumipigil sa panlabas na kahalumigmigan mula sa pagpasok sa cabinet at sa gayon ay nagpapahaba ng buhay ng serbisyo ng mga bahagi. Ang pangkalahatang istraktura ay naayos, na ginagawang maginhawa para sa mga operator na gamitin habang pinapaliit din ang pangangailangan para sa madalas na pagpapanatili. Ang cabinet ay binubuo ng ilang mga seksyon, kabilang ang busbar compartment at selyadong compartment para sa pangunahing busbar, ang instrumento compartment para sa pag-install ng mga relay, at panghuli ang cable compartment na responsable para sa pagkonekta ng mga papasok at papalabas na cable. Ang sealed compartment ay nilagyan ng mga switch para sa mga operasyon tulad ng koneksyon at paghihiwalay, na ginagawa itong madaling gamitin para sa mga operator.

Ang 12KV Sf6 High Voltage Ring Main Unit Switchgear ay gumagamit ng sulfur hexafluoride para sa insulation, na nagtatampok ng medyo simpleng istraktura at mataas na cost effectiveness. Ang mga bahagi sa loob ng cabinet ay maaaring mapili ayon sa aktwal na mga kinakailangan, at ang mga cabinet ay maaaring pagsamahin upang bumuo ng isang multi circuit ring network system. Ang kabuuang volume ay medyo compact, na ginagawang angkop para sa mga pang-industriyang parke, komersyal na complex, at iba pang mga lugar.

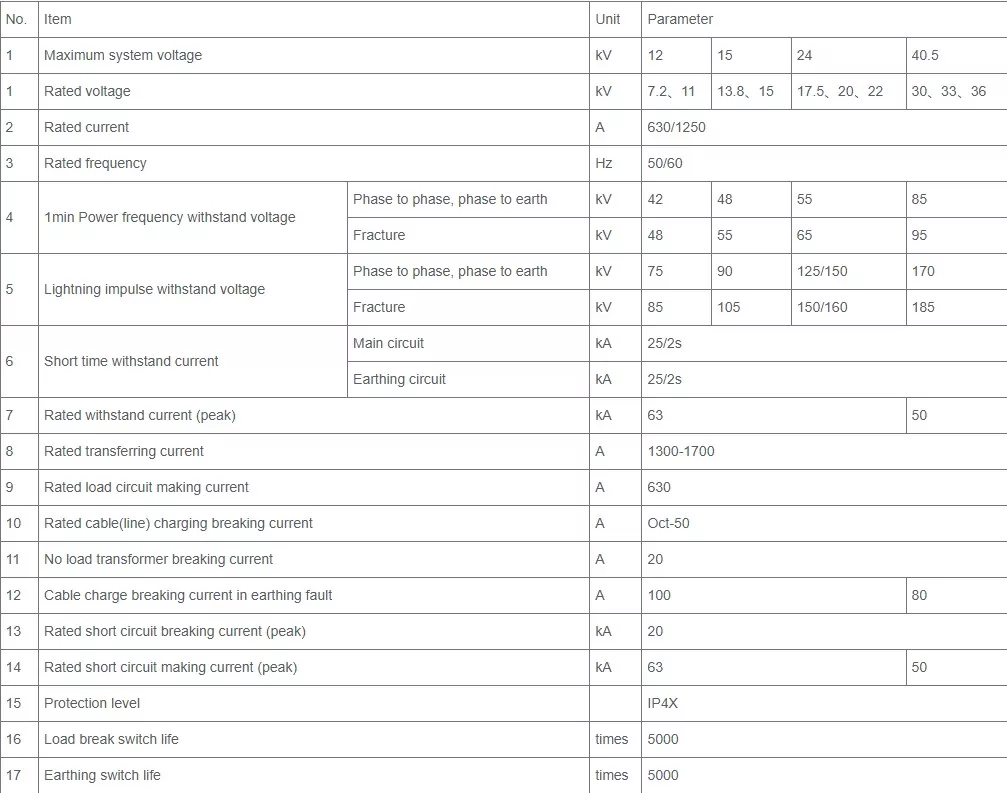

Parameter

Operating Environment

1. Ang normal na hanay ng temperatura ng pagpapatakbo ay -40°C hanggang +55°C. Kung ang temperatura ay lumampas sa saklaw na ito, ang pagpapasadya ay dapat talakayin sa LUGAO.

2. Ang normal na relatibong halumigmig ay dapat na mas mababa sa 95%.

3. Ang karaniwang operating altitude ay mas mababa sa 4,000 metro.

4. Sa panahon ng pag-install, ang cabinet ay hindi dapat ikiling; ito ay dapat na ilagay patayo at ang base leveled.

5. Ang switchgear ay hindi dapat ilubog sa tubig sa mahabang panahon.

6. Ilayo sa mga lugar na may chemical gas corrosion o explosive hazard.

Mga tampok

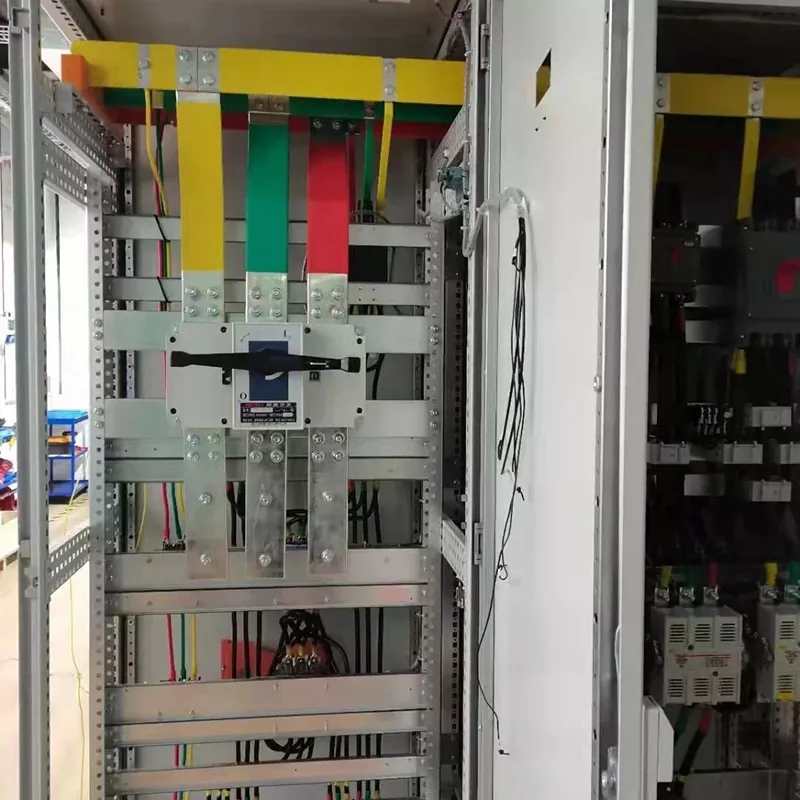

Ang enclosure ng unit, mga access door, at upper chamber ay sumasailalim sa precision spray coating, tinitiyak ang isang matibay, pare-parehong proteksiyon na finish na nagpoprotekta laban sa environmental corrosion at mechanical wear. Lahat ng cabinet ay may kasamang pangunahing grounding busbar na idinisenyo upang paganahin ang secure na grounding malapit sa structural framework ng cabinet. Ang mga metal na bahagi—kabilang ang mga grounding switch at interlocking na mekanismo—ay maingat na nakakabit sa grounding busbar, habang ang mga tansong braid na koneksyon ay ginagamit sa screw-fastened joints upang matiyak ang electrical continuity at fault current dissipation.

Para mabawasan ang panloob na overpressure at mga panganib na nauugnay sa arko, ang isang pressure relief panel ay estratehikong isinama sa likurang istraktura ng cabinet, na idinisenyo upang ligtas na ayusin ang paglabas ng gas sa mga bihirang sitwasyon ng pagkakamali. Ang itaas na kompartamento ng busbar ay sinigurado ng mga tornilyo na lumalaban sa tamper, na nagbibigay-daan sa madaling panlabas na pag-access para sa mga koneksyon ng busbar sa panahon ng pag-install o pagpapanatili. Ang silid sa itaas na mga pantulong na aparato ay nag-aalok ng maraming nalalaman na mga opsyon sa pagsasaayos, pagtanggap ng mga bloke ng terminal, mga module ng kontrol, at iba pang mga bahagi. Sa pamamagitan ng pagtaas ng sub-compartment na ito, ang disenyo ay nag-o-optimize ng espasyo para sa mga sistema ng proteksyon ng relay, na nagpapahusay sa kahusayan sa pagpapatakbo.

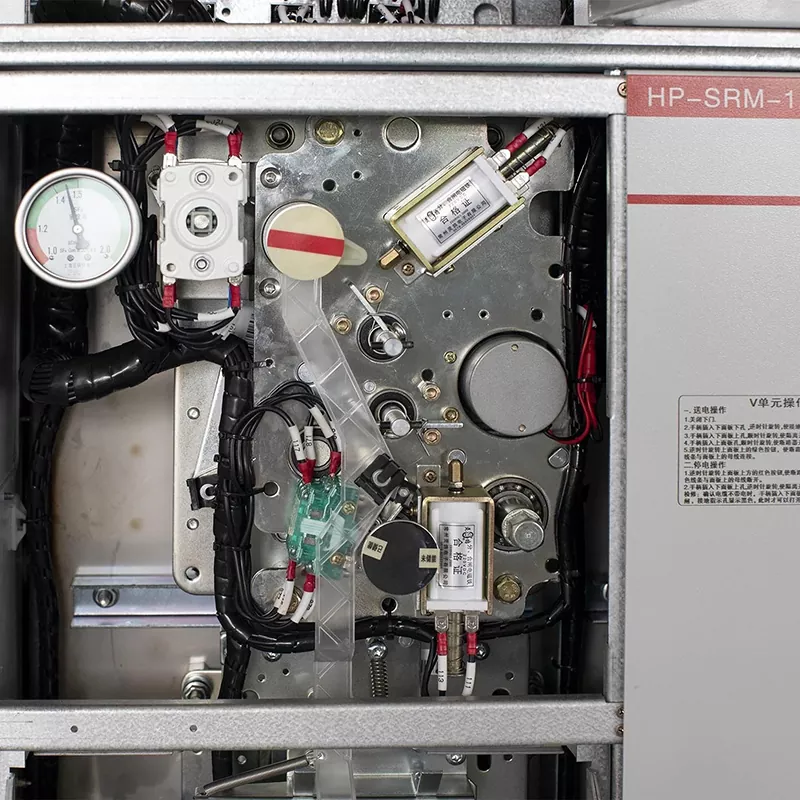

Kapansin-pansin, ang load break switch at grounding switch ay nagtatampok ng modular interlocking mechanism, habang ang grounding switch at access door ay gumagamit ng positibong interlock system. Sa pamamagitan ng tinukoy na operational sequence—pagsasara ng pinto, pagpasok sa grounding switch, at pag-activate ng load break switch—nakakamit ang awtomatikong interlock functionality. Ang sunud-sunod na lohika na ito ay nagpapaliit sa mga error sa pagpapatakbo, pinipigilan ang hindi awtorisadong pag-access sa panahon ng live na operasyon, at pinapalakas ang pangkalahatang mga protocol sa kaligtasan ng system, na tinitiyak ang pagsunod sa mahigpit na mga pamantayan sa kaligtasan ng industriya.

Transportasyon
